СЧЕТЧИКИ ГАЗА TRZ G65-G4000
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики TRZ пр-ва ЭЛЬСТЕР по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счетчики TRZ применяются для измерения объема плавно меняющихся потоков очищенных и осушенных неагрессивных одно- и многокомпонентных газов (природный газ, воздух, азот, аргон и др.) при использовании их в установках промышленных и коммунальных предприятий (для учета расхода газа при коммерческих операциях).
КУПИТЬ СЧЕТЧИК ГАЗА TRZ
Ознакомиться с ценами и купить турбинный счетчик газа TRZ по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ TRZ

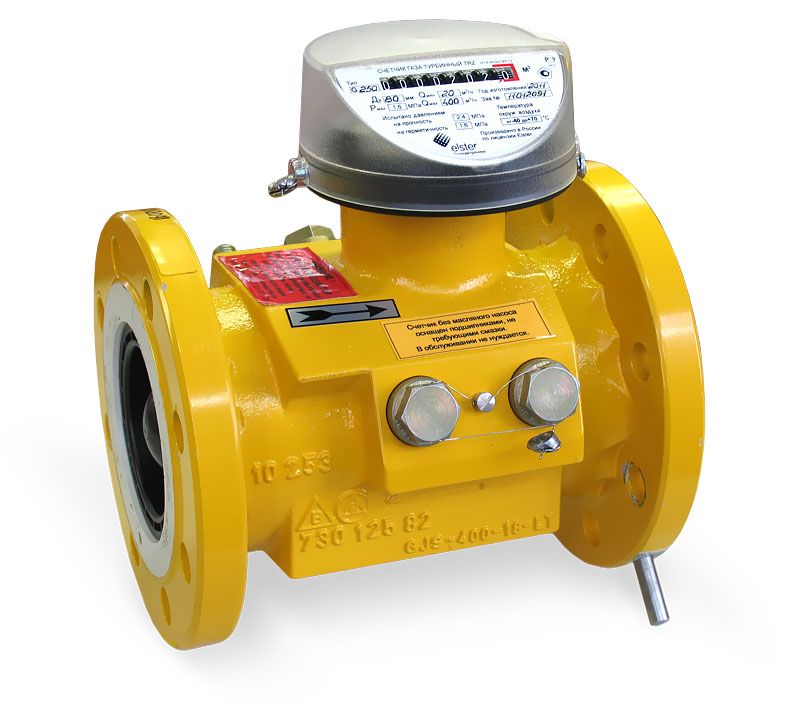

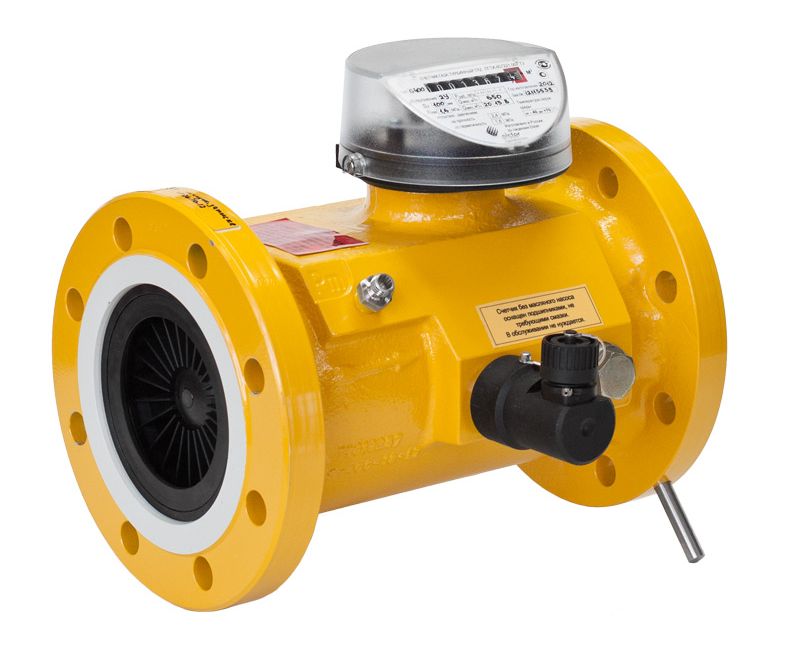

Счетчик газа турбинный TRZ состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину, последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.
- Диапазон рабочих расходов: от 5 м³/ч до 6500 м³/ч.
- Диаметр условного прохода: от Ду50 до Ду300.
- Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа — в зависимости от типоразмера счетчика.
- Диапазон измерений Qmin/Qmax:
- 1:20 (1:30) — для счетчиков исполнения «1»;
- до 1/80 — для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.
- Диапазон температуры:
- окружающей среды от −40 °С до +70 °С;
- измеряемой среды от −30 °С до +60 °С.
- Пределы допускаемой относительной погрешности
- для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «1» и «2»:
- 1% в диапазоне расходов от 0,1 Qmax до Qmax,
- 2% в диапазоне расходов от Qmin до 0,1Qmax;
- для TRZ G65 Ду50 исполнения «1»:
- 1% в диапазоне расходов от 0,2Qmax до Qmax,
- 2% в диапазоне расходов от Qmin до 0,2 Qmax;
- для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «2У»:
- 0,9% в диапазоне расходов от Qmin до Qmax.
- для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «1» и «2»:
- Межповерочный интервал: 10 лет.
ОСОБЕННОСТИ ТУРБИННЫХ СЧЕТЧИКОВ TRZ
- Широкий диапазон измерения расходов (Qmin/Qmax) — до 1/80 в зависимости от рабочего давления (для счетчиков исполнения «2» и «2У»).
- Высокая точность измерения до 0,9% во всем диапазоне расходов (для счетчиков исполнения «2У»).
- Поверка счетчик путем замены устройства измерительного (картриджа). Поверку счетчика возможно производить на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового картриджа.
- Устройство измерительное является отдельным средством измерения и имеет свидетельство об утверждении типа.
- Устройство измерительное не связано жестко с корпусом счетчика; что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика.
- Длина прямых участков: до счетчика от 2-х Ду, после счетчика — не требуется.
- Применение подшипников, не требующих дополнительного обслуживания (смазки) во время эксплуатации счетчика (для типоразмеров TRZ Ду50-150).
- Применение турбинного колеса из алюминиевого сплава в счетчиках всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях.
- Допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax.
- Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215, ТС210.
- Возможность использования высокочастотных датчиков импульсов A1R и A1S, среднечастотного R300 в комплексах СГ-ЭК с корректором объема газа ЕК270.
- Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
НОВЫЕ ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ТУРБИННЫХ СЧЕТЧИКОВ TRZ:
В результате проведенных работ по улучшению счетчиков газа TRZ ООО «ЭЛЬСТЕР Газэлектроника» значительно улучшило технические характеристики данных счетчиков. В соответствие с новым свидетельством об утверждении типа средств измерений появились исполнения со следующими характеристиками:
- Введено расширение диапазона расхода 1:50 и 1:80 в зависимости от давления газа в трубопроводе.
- Введено специальное исполнение счетчика газа TRZ с погрешностью 0,9% во всем диапазоне расходов,
Измерительный картридж, ответственный за метрологию счетчика, сертифицирован как отдельное средство измерений — устройство измерительное (УИ). Это позволяет производить замену УИ в составе счетчика газа TRZ на новое УИ, непосредственно на месте установки. При этом метрологические характеристики счетчика будут соответствовать характеристикам нового УИ.
 |
 |
 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ TRZ
|
Типоразмер |
Условный проход Ду, мм |
Qmax, м3/ч |
Qmin, м3/ч и диапазон измерения (Qmax/Qmin) при избыточном давлении Ризб, МПа |
Макс. раб. давление Pmax, МПа |
|||
|
Исполнение «1» |
Исполнение «2» и исполнение «2У» |
||||||
|
Ризб |
|||||||
|
Ризб <0,3 |
0,3<Ризб<1 |
Ризб>1 |
|||||
TRZ G65 |
50 |
100 |
5 (1/20) |
5 (1/20) |
1,6 |
||
TRZ G100
|
80 |
160 |
8 (1/20) |
8 (1/20) |
1,6/10 |
||
TRZ G160
|
80 |
250 |
13 (1/20) |
13 (1/20) |
5 (1/50) |
1,6/10 |
|
TRZ G250
|
80 |
400 |
20 (1/20) 13 (1/30) |
20 (1/20) 13 (1/30) |
8 (1/50) |
5 (1/80) |
1,6/10 |
TRZ G250
|
100 |
400 |
20 (1/20) |
20 (1/20) |
13 (1/30) |
8 (1/50) |
1,6/10 |
TRZ G400
|
100 |
650 |
32 (1/20) 20 (1/30) |
32 (1/20) 20 (1/30) |
13 (1/50) |
8 (1/80) |
1,6/10 |
TRZ G400
|
150 |
650 |
32 (1/20) |
32 (1/20) |
20 (1/30) |
13 (1/50) |
1,6/10 |
TRZ G650
|
150 |
1000 |
50 (1/20) 32 (1/30) |
50 (1/20) 32 (1/30) |
20 (1/50) |
13 (1/80) |
1,6/10 |
TRZ G1000
|
150 |
1600 |
80 (1/20) 50 (1/30) |
80 (1/20) 50 (1/30) |
32 (1/50) |
20 (1/80) |
1,6/10 |
TRZ G1000
|
200 |
1600 |
80 (1/20) |
80 (1/20) |
50 (1/30) |
32 (1/50) |
1,6 |
TRZ G1600
|
200 |
2500 |
130 (1/20) 80 (1/30) |
130 (1/20) 80 (1/30) |
50 (1/50) |
32 (1/80) |
1,6 |
TRZ G1600
|
250 |
2500 |
130 (1/20) |
130 (1/20) |
80 (1/30) |
50 (1/50) |
1,6/6,3 |
TRZ G2500
|
250 |
4000 |
200 (1/20) 130 (1/30) |
200 (1/20) 130 (1/30) |
80 (1/50) |
50 (1/50) |
1,6/6,3 |
TRZ G2500
|
300 |
4000 |
200 (1/20) |
200 (1/20) |
130 (1/30) |
80 (1/50) |
1,6/6,3 |
TRZ G4000
|
300 |
6500 |
320 (1/20) 200 (1/30) |
320 (1/20) 200 (1/30) |
130 (1/50) |
80 (1/80) |
1,6/6,3 |
Таблица 2.
|
Наименование параметра |
Значение параметра |
||
|
исполнение 1 |
исполнение 2 |
исполнение 2У |
|
|
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, % от Qmin до Qt от Qt до Qmax от Qmin до Qmax |
2,0 1,0 - |
2,0 1,0 - |
- - 0,9 |
|
Точка перехода Qt, м3/ч для TRZ G65 для TRZ G100 … G4000 |
0,2 Qmax 0,1 Qmax |
0,2 Qmax 0,1 Qmax |
- - |
|
Максимальное рабочее давление, МПа |
1,6; 6,3; 10 |
||
|
Диапазон температур измеряемой среды 0С |
-30 … +60 |
||
|
Диапазон температур окружающей среды 0С |
-40 … +70 |
||
ДИАМЕТРЫ ВХОДНЫХ И ВЫХОДНЫХ ОТВЕРСТИЙ СЧЕТЧИКОВ TRZ
| Типоразмер | Внутренний диаметр прямого участка перед счетчиком, мм, min/max | Внутренний диаметр элементов трубопровода после счетчика, мм, min/max |
| TRZ Ду50 | 48-52 | 45-55 |
| TRZ Ду80 | 77-83 | 72-88 |
| TRZ Ду100 | 97-103 | 90-110 |
| TRZ Ду150 | 147-153 | 135-165 |
| TRZ Ду200 | 195-206 | 180-220 |
| TRZ Ду 250 | 245-258 | 225-275 |
| TRZ Ду300 | 294-308 | 270-330 |
КОНСТРУКЦИЯ СЧЕТЧИКОВ ГАЗА TRZ

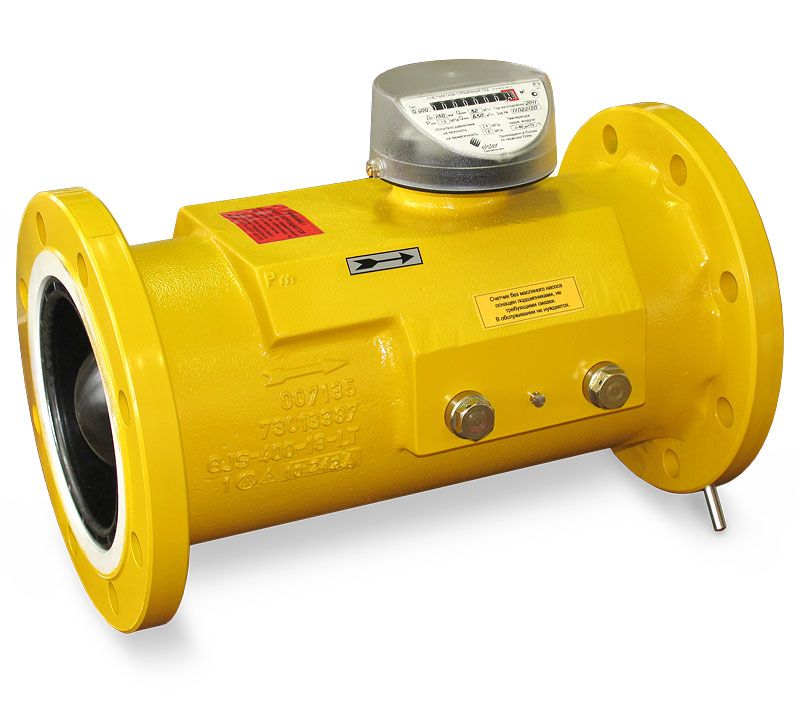

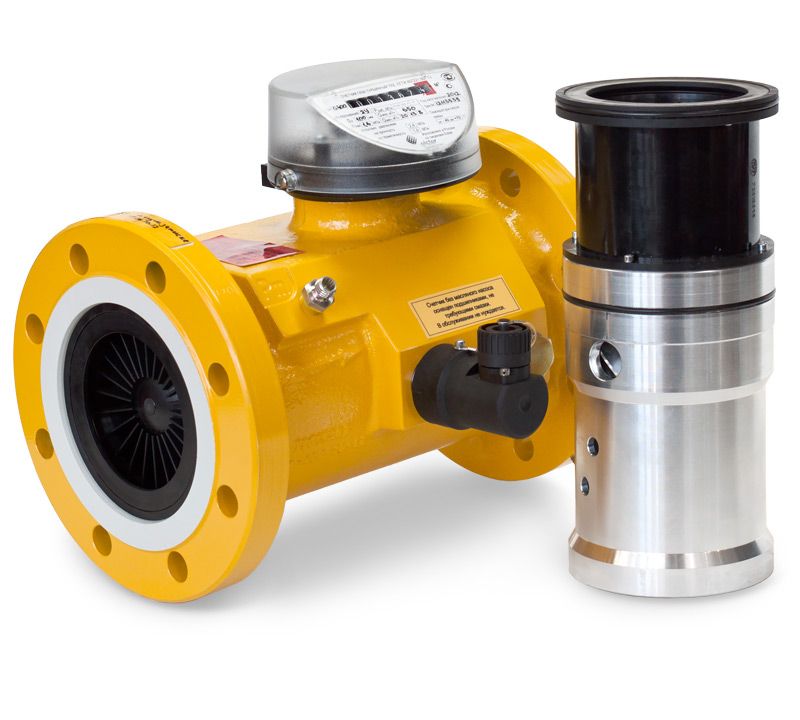

Конструктивно счетчик представляет собой корпус во фланцевом исполнении, в проточной части которого последовательно по потоку расположено устройство измерительное, состоящее из струевыпрямителя, корпуса, турбинного колеса, узла редуктора. Корпус имеет монтажные отверстия для установки гильз датчиков температуры, высокочастотных датчиков импульсов, место отбора давления.
Конструкция счетчика сделана таким образом, что устройство измерительное (картридж) может целиком извлекаться из корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики счетчика, так как вся измеряемая среда проходит через проточную часть устройства измерительного.
Счетчики TRZ Ду50-Ду150 изготавливаются без масляного насоса, поскольку оснащены подшипниками, которые не требуют дополнительной смазки во время эксплуатации. По специальному заказу счетчики TRZ Ду80-Ду150 могут оснащаться масляным насосом. Счетчики TRZ Ду200-Ду300 выпускаются только в исполнении с масляным насосом.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
По согласованию с Заказчиком возможна поставка оборудования:
- Фильтра газа ФГ16, устанавливаемого перед счетчиком;
- Комплекта прямых участков КПУ для установки счетчиков газа согласно требованиям эксплуатационной документации на счетчик и требованиям ГОСТ Р8.740 -2011. На КПУ предусмотрены места отбора давления, в том числе для контроля перепада давления.
