:no_upscale()/e9bc28400765d75.s.siteapi.org/img/95f4bwus98o40oowckws888gookgk4 "Счетчик газа турбинный TRZ G1600")

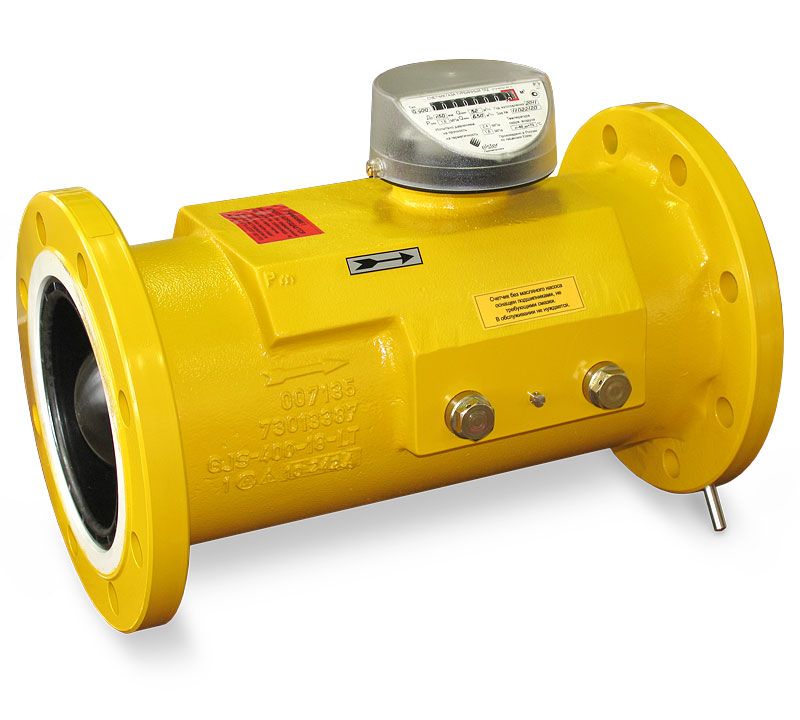

Турбинный счетчик газа TRZ G1600/1.6 Ду 200 состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину, последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа.
КУПИТЬ СЧЕТЧИК ГАЗА TRZ G1600
Ознакомиться с ценами и купить турбинный счетчик газа TRZ G1600/1.6 Ду 200, Ду 250 по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com
Цены действительны только после подтверждения в письменной форме. Стоимость указана без учета НДС на давление до 16 атм Ду 200, стоимость на давление 100 атм и другие Ду - пожалуйста, уточняйте.
ОСОБЕННОСТИ ТУРБИННЫХ СЧЕТЧИКОВ TRZ
- Широкий диапазон измерения расходов (Qmin/Qmax) — до 1/80 в зависимости от рабочего давления (для счетчиков исполнения «2» и «2У»).
- Высокая точность измерения до 0,9% во всем диапазоне расходов (для счетчиков исполнения «2У»).
- Поверка счетчик путем замены устройства измерительного (картриджа). Поверку счетчика возможно производить на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового картриджа.
- Устройство измерительное является отдельным средством измерения и имеет свидетельство об утверждении типа.
- Устройство измерительное не связано жестко с корпусом счетчика; что позволяет исключить влияние механических нагрузок на метрологические характеристики счетчика.
- Длина прямых участков: до счетчика от 2-х Ду, после счетчика — не требуется.
- Применение подшипников, не требующих дополнительного обслуживания (смазки) во время эксплуатации счетчика (для типоразмеров TRZ Ду50-150).
- Применение турбинного колеса из алюминиевого сплава в счетчиках всех типоразмеров, что позволяет добиться стабильных метрологических характеристик на высоких давлениях.
- Допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax.
- Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215, ТС210.
- Возможность использования высокочастотных датчиков импульсов A1R и A1S, среднечастотного R300 в комплексах СГ-ЭК с корректором объема газа ЕК270.
- Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу-вверх) участке трубопровода.
- Возможность учета газа в расширенном диапазоне расхода 1:50 и 1:80 в зависимости от давления газа в трубопроводе.
- Специальное исполнение счетчика газа TRZ с погрешностью 0,9% во всем диапазоне расходов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА TRZ G1600
|
Типоразмер |
Условный проход Ду, мм |
Qmax, м3/ч |
Qmin, м3/ч и диапазон измерения (Qmax/Qmin) при избыточном давлении Ризб, МПа |
Макс. раб. давление Pmax, МПа |
|||
|
Исполнение «1» |
Исполнение «2» и исполнение «2У» |
||||||
|
Ризб |
|||||||
|
Ризб <0,3 |
0,3<Ризб<1 |
Ризб>1 |
|||||
|
G65 |
50 |
100 |
5 (1/20) |
5 (1/20) |
1,6 |
||
|
G100 |
80 |
160 |
8 (1/20) |
8 (1/20) |
1,6/10 |
||
|
G160 |
80 |
250 |
13 (1/20) |
13 (1/20) |
5 (1/50) |
1,6/10 |
|
|
G250 |
80 |
400 |
20 (1/20) 13 (1/30) |
20 (1/20) 13 (1/30) |
8 (1/50) |
5 (1/80) |
1,6/10 |
|
G250 |
100 |
400 |
20 (1/20) |
20 (1/20) |
13 (1/30) |
8 (1/50) |
1,6/10 |
|
G400 |
100 |
650 |
32 (1/20) 20 (1/30) |
32 (1/20) 20 (1/30) |
13 (1/50) |
8 (1/80) |
1,6/10 |
|
G400 |
150 |
650 |
32 (1/20) |
32 (1/20) |
20 (1/30) |
13 (1/50) |
1,6/10 |
|
G650 |
150 |
1000 |
50 (1/20) 32 (1/30) |
50 (1/20) 32 (1/30) |
20 (1/50) |
13 (1/80) |
1,6/10 |
|
G1000 |
150 |
1600 |
80 (1/20) 50 (1/30) |
80 (1/20) 50 (1/30) |
32 (1/50) |
20 (1/80) |
1,6/10 |
|
G1000 |
200 |
1600 |
80 (1/20) |
80 (1/20) |
50 (1/30) |
32 (1/50) |
1,6 |
|
G1600 |
200 |
2500 |
130 (1/20) 80 (1/30) |
130 (1/20) 80 (1/30) |
50 (1/50) |
32 (1/80) |
1,6 |
|
G1600 |
250 |
2500 |
130 (1/20) |
130 (1/20) |
80 (1/30) |
50 (1/50) |
1,6/6,3 |
|
G2500 |
250 |
4000 |
200 (1/20) 130 (1/30) |
200 (1/20) 130 (1/30) |
80 (1/50) |
50 (1/50) |
1,6/6,3 |
|
G2500 |
300 |
4000 |
200 (1/20) |
200 (1/20) |
130 (1/30) |
80 (1/50) |
1,6/6,3 |
|
G4000 |
300 |
6500 |
320 (1/20) 200 (1/30) |
320 (1/20) 200 (1/30) |
130 (1/50) |
80 (1/80) |
1,6/6,3 |
- Диапазон рабочих расходов: от 5 м³/ч до 6500 м³/ч.
- Диаметр условного прохода: от Ду50 до Ду300.
- Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа — в зависимости от типоразмера счетчика.
- Диапазон измерений Qmin/Qmax:
- 1:20 (1:30) — для счетчиков исполнения «1»;
- до 1/80 — для счетчиков исполнения «2» и «2У» в зависимости от рабочего давления.
- Диапазон температуры:
- окружающей среды от −40 °С до +70 °С;
- измеряемой среды от −30 °С до +60 °С.
- Пределы допускаемой относительной погрешности
- для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «1» и «2»:
- 1% в диапазоне расходов от 0,1 Qmax до Qmax,
- 2% в диапазоне расходов от Qmin до 0,1Qmax;
- для TRZ G65 Ду50 исполнения «1»:
- 1% в диапазоне расходов от 0,2Qmax до Qmax,
- 2% в диапазоне расходов от Qmin до 0,2 Qmax;
- для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «2У»:
- 0,9% в диапазоне расходов от Qmin до Qmax.
- для TRZ G160 Ду80 — TRZ G4000 Ду300 исполнения «1» и «2»:
- Межповерочный интервал: 10 лет.
|
Тип счетчика
|
Турбинный |
|
Область применения счетчика
|
Промышленный |
|
Типоразмер счетчика
|
G1600 |
|
Диаметр условного прохода
|
200 мм |
