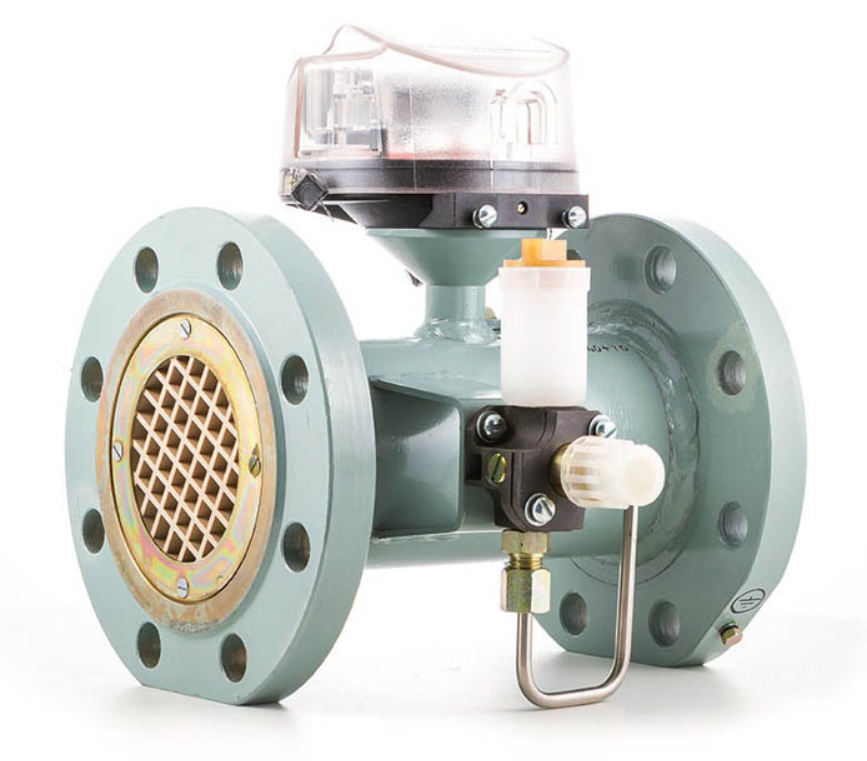

СЧЕТЧИКИ ГАЗА СГ16МТ
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики СГ-16МТ пр-ва АО "АПЗ" по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
СГ16МТ-Р, СГ75МТ-Р предназначены для измерения объема плавноменяющихсяпотоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
КУПИТЬ СЧЕТЧИК ГАЗА СГ16МТ
Ознакомиться с ценами и купить турбинный счетчик газа СГ-16МТ по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ ТУРБИННЫХ СЧЕТЧИКОВ СГ-16МТ
- Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
- По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
- Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.
- Счетчики газа СГ16МТ-Р, СГ75МТ-Р имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
- Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
- 10 имп./м3 — для СГ16МТ-100-Р — СГ16МТ-650-Р, — для СГ75МТ-160-Р — СГ75МТ-650-Р;
- 1 имп./м3 — для остальных счетчиков. - Длина прямолинейных участков трубопровода должна быть не менее:
- при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
- при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика. - При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.
- При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ16МТ по ГОСТ 12820-80, для СГ75МТ по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ16МТ из паронита ПМБ ГОСТ 481-80, для СГ75МТ из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ СГ16МТ
| Температура измеряемого газа, °С | от -20 до +50 |
| Температура окружающего воздуха, °С | от -40 до +70 |
| Рабочее давление измеряемого газа, МПа | 1,6 (СГ16); 7,5 (СГ75) |
| Потеря давления, не более, Па (мм вод.ст.) | 1800 (180) |
| Порог чувствительности счетчика, не более |
|
| 0,033 Qmax |
для СГ16МТ-100 - Р |
| 0,02 Qmax | для остальных исполнений |
| Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть: | |
| с диапазоном расходов 1:10 | ± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax | |
| с диапазоном расходов 1:12,5 | ± 1 % - в диапазоне раcходов от Qmax до 0,1 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax | |
| с диапазоном расходов 1:20 | ± 1 % - в диапазоне раcходов от Qmax до 0,2 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax | |
| с диапазоном расходов 1:25 | ± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax | |
| с диапазоном расходов 1:30 | ± 1 % - в диапазоне раcходов от Qmax до 0,05 Qmax |
| ± 2 % - в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax | |
КАТАЛОГ СЧЕТЧИКОВ ГАЗА СГ-16МТ
| Условное обозначение | Ду, мм | Qmax, м3/ч | Qmin, м3/ч | Масса, кг |
СГ16МТ-65 |
50 | 65 | 6,5 | 7,5 |
СГ16МТ-100 |
50 | 100 | 10 | 7,5 |
СГ16МТ-250 |
80 | 250 | 12,5 | 13 |
СГ16МТ-400 |
100 | 400 | 20 | 17 |
СГ16МТ-650 |
100 | 650 | 32,5 | 17 |
СГ16МТ-800 |
150 | 800 | 40 | 32 |
СГ16МТ-1000 |
150 | 1000 | 50 | 32 |
СГ16МТ-1600 |
200 | 1600 | 80 | 46 |
СГ16МТ-2500 |
200 | 2500 | 125 | 46 |
СГ16МТ-4000 |
200 | 4000 | 200 | 46 |
Примечание: диапазон измерения счетчиков увеличивается при повышении давления газа.
Межповерочный интервал 8 лет
Гарантийный срок 24 месяца
Срок службы не менее 12 лет
Счетчик соответствует ГОСТ 28724-90
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ СЧЕТЧИКА СГ16МТ
СГ16МТ‑РиСГ75МТ‑Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ‑250‑Р — СГ16МТ-650-Р, СГ75МТ-250-Р‑СГ75МТ-650-Р) ивдиапазоне 1:30 (СГ16МТ-800-Р‑СГ16МТ-4000-Р, СГ75МТ‑800‑Р‑СГ75МТ-4000-Р).
- Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ
- Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:20: СГ16МТ-250-Р-2 ЛГФИ.407221.001 ТУ
- Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 7,5 МПа (75 кгс/см2), диапазон измерения 1:25: СГ75МТ-250-Р-3 ЛГФИ.407221.001 ТУ

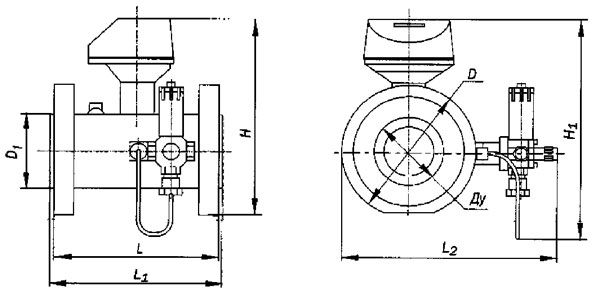

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ-100 (безфланцевое исполнение)
| Обозначение исполнения счетчика | Размеры, мм | ||||||
| Ду | D | L | L1 | L2 | Н | Н1 | |
| СГ75МТ-250 | 80 | 140 | 240 | 245 | 258 | 267 | 291 |
| СГ75МТ-400 | 100 |
164 | 300 | 305 | 282 | 291 | 304 |
| СГ75МТ-650 | |||||||
| СГ75МТ-800 | 150 | 218 | 450 | 455 | 353 | 362 | 348 |
| СГ75МТ-1000 | |||||||
| СГ75МТ-1600 | 200 | 295 | 424 | 431 | 380 | ||
| СГ75МТ-2500 | |||||||
| СГ75МТ-4000 | |||||||

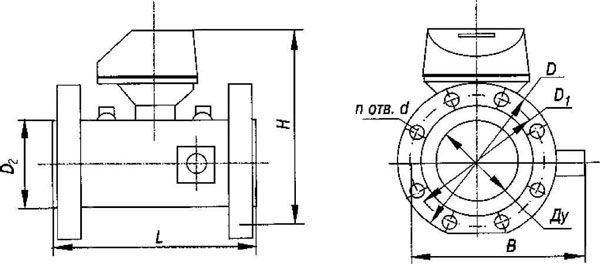

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СГ75МТ, СГ16МТ (фланцевое исполнение)
| Обозначение исполнения счетчика | Размеры, мм | |||||||
| Ду | D | D1 | D2 | d/n | L | H | B | |
| СГ16МТ-65 | 50 | 103 | - | - | - | 150 | 220 | 136 |
| СГ16МТ-100 | 50 | 103 | - | - | - | 150 | 220 | 136 |
| СГ16МТ-250 | 80 | 195 | 160 | 133 | 18/8 | 240 | 255 | 280 |
| СГ16МТ-400 | 100 | 215 | 180 | 158 | 18/8 | 300 | 275 | 305 |
| СГ16МТ-650 | ||||||||
| СГ16МТ-800 | 150 | 280 | 240 | 212 | 22/8 | 450 | 330 | 365 |
| СГ16МТ-1000 | ||||||||
| СГ16МТ-1600 | 200 | 335 | 295 | 268 | 22/12 | 450 | 390 | 430 |
| СГ16МТ-2500 | ||||||||
| СГ16МТ-4000 | ||||||||
