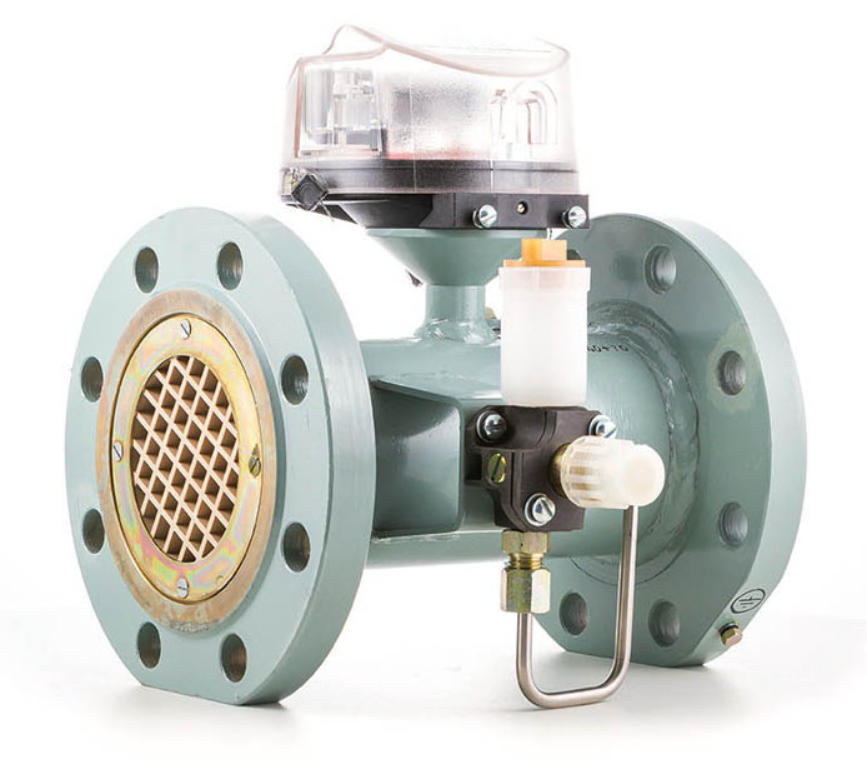

:no_upscale()/e9bc28400765d75.s.siteapi.org/img/ijtxzjrydxc0g8swog8sgg8848c88o "Cчетчик газа СГ16МТ-2500-Р")
Турбинные счетчики СГ-16МТ-2500 предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м3) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
КУПИТЬ СЧЕТЧИК ГАЗА СГ16МТ-2500-Р
Ознакомиться с ценами и купить турбинный газовый счетчик СГ-16МТ-2500 по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com
Цены действительны только после подтверждения в письменной форме. Стоимость указана без учета НДС на давление 16 атм Ду 200, стоимость на давление 75 атм - пожалуйста, уточняйте.
КАТАЛОГ СЧЕТЧИКОВ ГАЗА СГ-16МТ
Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм). По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.
Счетчики газа СГ16МТ-Р, СГ75МТ-Р имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м3 газа:
- 10 имп./м3 — для СГ16МТ-100-Р — СГ16МТ-650-Р, — для СГ75МТ-160-Р — СГ75МТ-650-Р
- 1 имп./м3 — для остальных счетчиков.
Длина прямолинейных участков трубопровода должна быть не менее:
- при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
- при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА СГ-16МТ-2500
| Температура измеряемого газа, °С | от -20 до +50 |
| Температура окружающего воздуха, °С | от -40 до +70 |
| Рабочее давление измеряемого газа, МПа | 1,6 (СГ16); 7,5 (СГ75) |
| Потеря давления, не более, Па (мм вод.ст.) | 1800 (180) |
| Порог чувствительности счетчика, не более |
|
| 0,033 Qmax |
для СГ16МТ-100 - Р |
| 0,02 Qmax | для остальных исполнений |
|
Тип счетчика
|
Турбинный |
|
Область применения счетчика
|
Промышленный |
|
Типоразмер счетчика
|
G2500 |
|
Диаметр условного прохода
|
200 мм |
