СЧЕТЧИКИ ГАЗА ВРСГ-1

Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики RVG по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.


Вихревой расходомер-счетчик газа ВРСГ-1 предназначен для измерения объема (коммерческого учета) неагрессивных горючих и инертных газов приведенного к стандартным условиям (760мм.рт.ст. и 20°С) по ГОСТ 2939 «Газы. Условия для определения объема».

Расходомер-счетчик ВРСГ-1 также позволяет контролировать текущий объемный расход газа, приведенный к стандартным условиям, температуру, давление рабочего газа в трубопроводе и суммарное время наработки прибора. Приведение объема газа к стандартным условиям в расходомере-счетчике ВРСГ-1 осуществляется автоматически путем одновременного измерения параметров потока газа тремя самостоятельными датчиками: расхода, давления и температуры с последующим вычислением.


Использование частотного вихревого сигнала, микропроцессорная обработка сигнала и индивидуальная градуировка расходомеров-счетчиков на образцовой расходомерной установке обеспечивают высокую точность и помехоустойчивость в самых сложных условиях применения.

ВРСГ-1 вихревой расходомер газа


КУПИТЬ СЧЕТЧИК ГАЗА ВРСГ-1

Ознакомиться с ценами и купить вихревой счетчик газа ВРСГ-1 по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи

КАТАЛОГ СЧЕТЧИКОВ ГАЗА


ПРЕИМУЩЕСТВА ВИХРЕВЫХ СЧЕТЧИКОВ ВРСГ-1

  • Высокая точность измерений в широком диапазоне расходов;
  • Комплектация прибора в виде законченного, аттестованного узла коммерческого учета природного газа;
  • Высокая надежность;
  • Простота и удобство в эксплуатации;
  • Автокоррекция по давлению и температуре;
  • Отсутствие подвижных частей, подверженных износу, простота представления информации позволяют обеспечить минимальные затраты на пусконаладочные работы и техническое обслуживание.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ ВРСГ-1

Рабочий газ очищенный неагрессивный природный газ по ГОСТ 5542, метан по ОСТ 51.40-74, другие горючие газы, воздух, инертные газы
Давление рабочего газа от 0,05 до 1,7 МПа (абсолютное)
Температура рабочего газа от -35 до +45°С
Температура окружающего воздуха
Первичный преобразователь от -35 до + 50°С
Вычислитель от +10 до + 35°С
Диаметры условного прохода 50, 80, 100, 150 и 200 мм
Диапазон измеряемых расходов газа при рабочих условиях 12-5000 м3/час
Диапазон измеряемых скоростей потока 0,1-45 м/с
Межповерочный интервал 2 года
Методика поверки безпроливная, имитационная
Длины прямых участков не менее 20 Ду перед и 5 Ду после расходомера-счетчика; при наличии местных сопротивлений длины прямых участков увеличиваются (установка пред ПП турбулизатора позволяет уменьшить длину прямого участка перед расходомером-счетчиком до 10 (14) Ду;)
Предел относительной погрешности измерения объема рабочего газа приведенного к нормальным условиям не более ±1,3% при Qнаим…0,2Qнаиб; не более ±1% при 0,2Qнаиб… Qнаиб
Взрывозащита искробезопасная цепь, соответствующая маркировке 1ExibIIBT4
Питание 220(+27-33) В, 50-60 Гц


ПРИНЦИП РАБОТЫ СЧЕТЧИКОВ ГАЗА ВРСГ-1

Принцип действия расходомера-счетчика ВРСГ-1 основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела.

При введении в трубопровод перпендикулярно потоку неподвижного тела поочередно, то с одной, то с другой стороны происходит срыв вихрей, которые образуют позади тела обтекания двойную цепочку постепенно рассеивающихся вихрей, создавая, так называемую, «дорожку Кармана». Частота вихреобразования, пропорциональна объемному расходу рабочего газа.

Фиксация частоты срыва вихрей производится чувствительным элементом термоанемометра, представляющим вольфрамовую нить, расположенную в канале перетока тела обтекания.

Для приведения измеренного расхода газа к нормальным условиям используются сигналы с датчиков давления и температуры рабочего газа.

Высокая точность и качество
  • Госреестр средств измерений РФ № 15871-00;
  • Разрешение Госгортехнадзора РФ № РРС 04-3054;
  • Методика выполнения измерений МИ 2580-2000.

Высокая точность сохраняется во всем диапазоне измерений расхода, а частотный вихревой сигнал обеспечивает долговременную стабильность показаний и отсутствие дрейфа нуля.

Для снижения дополнительных погрешностей возникающих в процессе эксплуатации связанных с отличием реального состава газа от расчетного, ВРСГ-1 градуируется на конкретный состав рабочего газа, который оговаривается при заказе.

Первичный преобразователь ВРСГ-1

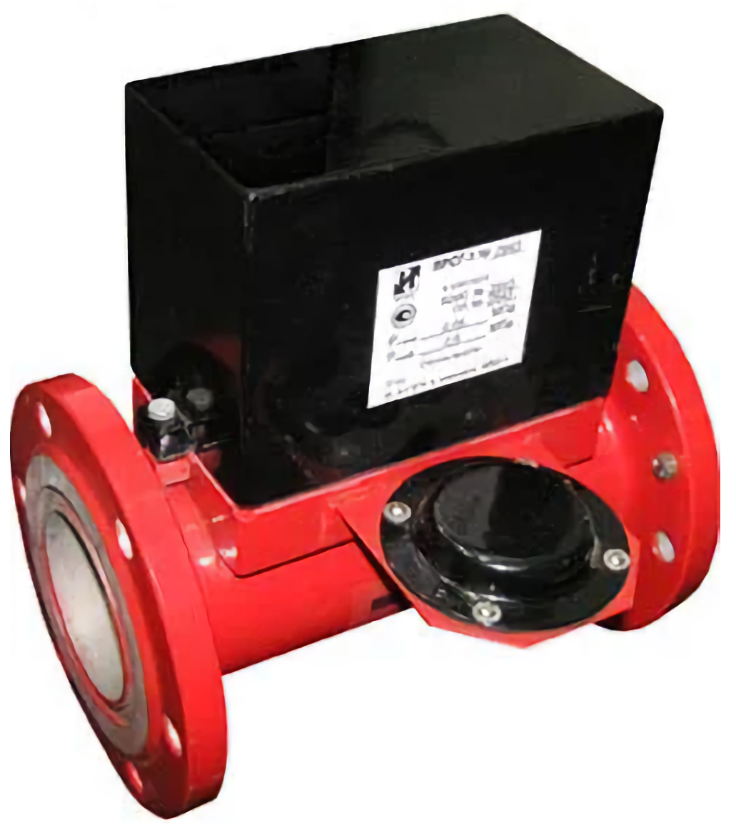

Первичный преобразователь, представляет собой отрезок трубопровода с фланцами, в котором установлены тело обтекания и датчики давления и температуры.

Тело обтекания представляет собой цилиндр специальной формы. Перпендикулярно набегающему потоку газа в теле обтекания выполнен сквозной канал перетока. В канале перетока установлен чувствительный элемент датчика вихрей, фиксирующий частоту срыва вихрей с тела обтекания.

Датчик давления и датчик температуры устанавливаются, в одной плоскости с телом обтекания, но ниже по потоку. Датчик температуры представляет собой термосопротивление медное. Датчик давления представляет собой датчик абсолютного давления с нормированным токовым выходом.

Блок обработки и индикации сигналов ВРСГ-1

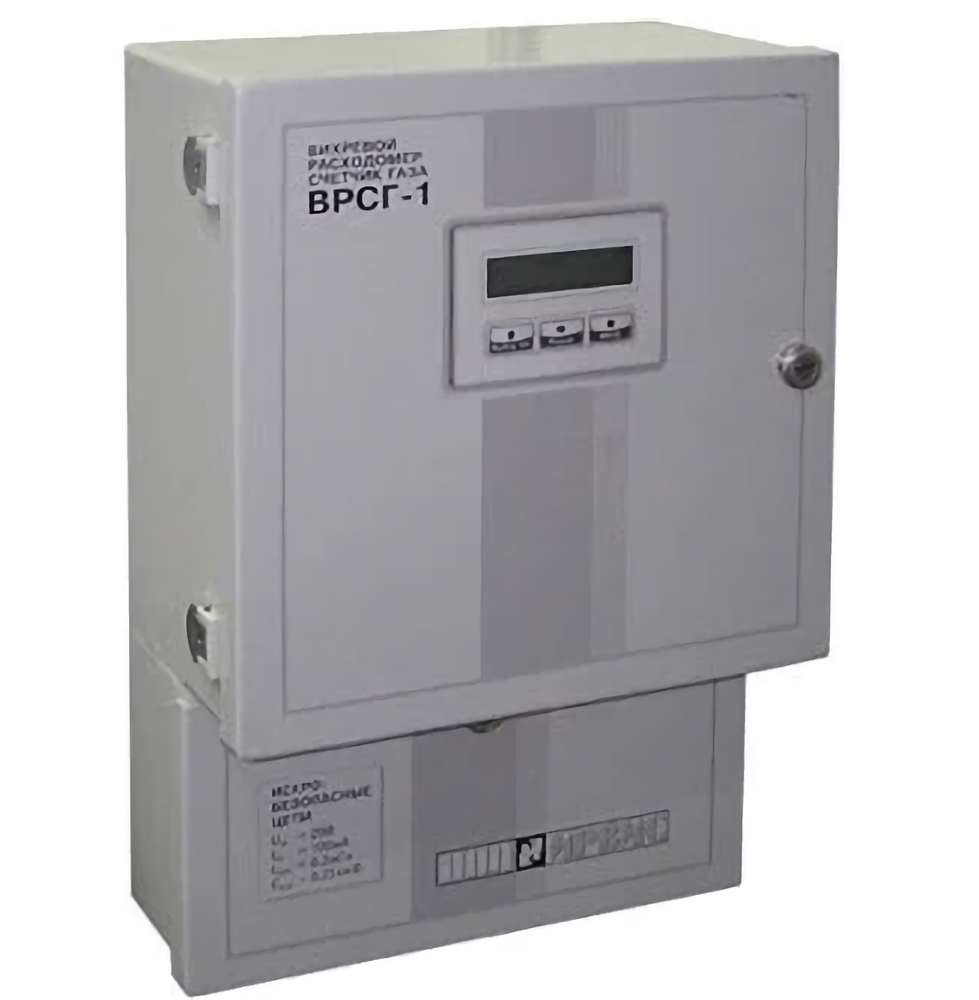

Конструктивно БОИС представляет собой электронный вычислитель, в состав которого входят блок питания выдерживающий перепады напряжения от 90 до 360 Вольт, плата барьера искрозащиты, плата вычислителя, плата индикации, с расположенным на ней цифровым дисплеем, плата регистратора обеспечивающая хранение архивных данных всех измеряемых параметров и архив событий.

Сигналы с ПП поступают на плату вычислителя, вычислитель по трем измеренным сигналам определяет текущий объемный расход накапливает нарастающим итогом значение прошедшего объема газа, приведенного к нормальным условиям (760мм.рт.ст. и 20°С) в энергонезависимой памяти, и управляет работой дисплея.

Дисплей служит для отображения значения счетчика прошедшего объема газа, счетчика времени наработки прибора и индикации аварийных ситуаций, (показания индикатора являются сертифицированным средством учета прошедшего объема газа) а также оперативного контроля параметров рабочего газа, (объемного расхода газа, приведенного к нормальным условиям, давления, температуры) и индикации аварийных сигналов. Режим работы индикатора выбирается с помощью кнопки «Режим», При отключении питания показания счетчика хранятся в памяти прибора неограниченно долгое время.

Сервисные функции ВРСГ-1

Для регистрации среднечасовых и среднесуточных значений измеряемых параметров, времени работы прибора, ведения архива событий и ведения учета газа по договорным значениям в случае неисправности прибора, ВРСГ-1 комплектуется специализированным регистратором РИ-3, который встраивается в корпус БОИС. РИ-3 имеет стандартный выход для подключения EPSON совместимого принтера и устройство стандартного интерфейса RS-232 и 485 для передачи архивных данных на центральную ЭВМ. Глубина архивации 45 суток.

По устройству стандартного интерфейса RS-232(485), регистратор РИ-3 может передавать текущие и архивные параметры рабочего газа на центральную ЭВМ.

Для приема и обработки информации с ВРСГ-1 на персональной ЭВМ в комплект поставки может быть включено программное обеспечение «Диспетчер-2».

Монтаж и установка ВРСГ-1

Первичный преобразователь (ПП) расходомера-счетчика может быть установлен в горизонтальный, вертикальный и наклонный технологический трубопровод в помещении или вне его.

Электронный блок обработки и индикации сигналов (вычислитель) устанавливается в отапливаемом помещении (или обогреваемом шкафу) на вертикальной поверхности (стене) с помощью крепежных кронштейнов.

Длина линии связи от первичного преобразователя до вычислителя до 300 м.

Напряжение питания на вычислитель должно подаваться от сети 220В/50 Гц через автомат защиты с током срабатывания не менее 2 А.

В связи с тем, что расходомер практически не загромождает проход трубопровода и в случае выхода из строя не перекрывает подачу газа потребителю в месте установки счетчика не требуется организация обводного байпасного канала, что значительно снижает стоимость узла учета газа.

Для удобства монтажа ВРСГ-1 комплектуется монтажным комплектом в который включены ответные фланцы, уплотнительные кольца, крепежные болты и имитатор (катушка с фланцами) повторяющий габаритные и присоединительные размеры первичного преобразователя, предназначенный для замены прибора во время монтажа прибора в эксплуатационный трубопровод (врезка ответных фланцев, опрессовка), и на время поверки.

Для упрощения монтажа и снижения требований к квалификации монтажной организации в комплект поставки ВРСГ-1 может быть включен измерительный участок (пред-поствключенные участки трубопровода с установленными ответными фланцами и турбулизатором).
