МНОГОФУНКЦИОНАЛЬНЫЕ ЭЛЕКТРОСЧЕТЧИКИ СЭБ

Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке многофункциональные однофазные счетчики СЭБ-1ТМ со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.

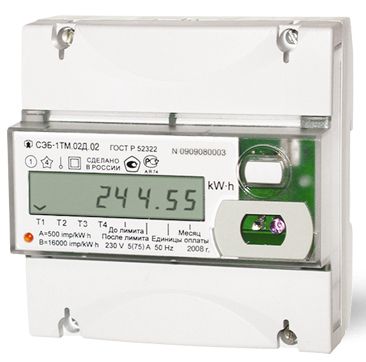

СЧЕТЧИК СЭБ-1ТМ.02Д

  • Номинальное напряжение – 220 (230) В
  • Номинальная (максимальная) сила тока - 5 (75) А
  • Класс точности - 1,0
  • Число тарифов - 4
  • Интерфейсы связи – равноприоритетные, независимые RS-485 и оптопорт ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации
  • Функция управления нагрузкой
  • Счетчик электроэнергии предназначен для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

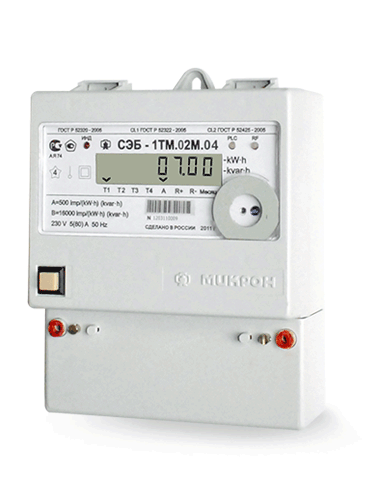

СЧЕТЧИК СЭБ-1ТМ.02М

  • Номинальное напряжение – 220 (230) В
  • Номинальный (максимальный) ток - 5 (80) А
  • Класс точности при измерении активной (реактивной) энергии – 1 (2)
  • Число тарифов - 4
  • Интерфейсы связи – оптопорт, PLC, радиоинтерфейс
  • ModBus-подобный, СЭТ-4ТМ.02–совместимый протокол обмена
  • Функция управления нагрузкой
  • Варианты исполнения электросчетчика с расщепленной архитектурой состоят из двух блоков: блок счетчика в корпусе для наружной установки, имеющий степень защиты от проникновения пыли и воды IP55; удаленный терминал в корпусе для установки на DIN-рейку.

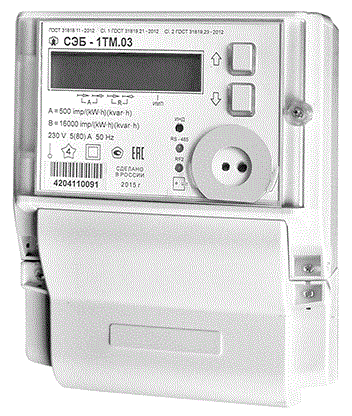

СЧЕТЧИК СЭБ-1ТМ.03

  • Номинальное напряжение – 220 (230) В
  • Номинальная (максимальная) сила тока - 5 (80) А
  • Класс точности при измерении активной (реактивной) энергии - 1 (2)
  • Число тарифов - 4
  • Интерфейсы связи – RS-485, оптопорт, PLC, RF
  • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации
  • Варианты исполнения электросчетчика с расщепленной архитектурой состоят из двух блоков: блок счетчика в корпусе для наружной установки, имеющий степень защиты от проникновения пыли и воды IP55; удаленный терминал в корпусе для установки на DIN-рейку.

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ СЭБ-1ТМ-02Д

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ СЭБ-1ТМ-02Д

Счетчики СЭБ-1ТМ-02Д предназначены для многотарифного коммерческого или технического учета активной электроэнергии независимо от направления (учет по модулю) в однофазных двухпроводных сетях переменного тока. Счетчики опционально ведут четырехканальный массив профиля параметров с программируемым временем интегрирования, могут использоваться как измерители параметров однофазной сети и параметров качества электроэнергии.

Счетчики предназначены для работы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), биллинговых систем с реализацией функции управления нагрузкой по программируемым критериям или по удаленным запросам.

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ-02Д

  • Цифровая обработка сигналов.
  • Энергонезависимая память.
  • Встроенные часы реального времени.
  • Раздельный учет электроэнергии до и после программируемого лимита в каждой тарифной зоне.
  • Функция управления нагрузкой (программируемая стратегия отключения).
  • Профиль активной мощности, напряжения тока и температуры.
  • Интерфейсы связи: независимые, равноприоритетные RS-485 и оптопорт.
  • Поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
  • Счетчик с PLC-модемом обеспечивает передачу данных по низковольтным электрическим сетям общего назначения и соответствует требованиям ГОСТ Р 51317.3.8-99 (МЭК 6100-3-8-97) с поддержкой стека протоколов Y-NET фирмы Yitran, позволяющего организовывать сеть передачи данных древовидной структуры с автоматической адресацией, маршрутизацией и автоматической оптимизацией маршрутов.
  • Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов).
  • Программируемый импульсный выход.
  • Корпус – вариант исполнения, предназначенный для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ-02Д

Тарификация и учет энергии
Электросчетчики ведут многотарифный учет активной энергии в четырех тарифных зонах (Т1-Т4), по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор электросчетчиков использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Электросчетчики ведут архивы тарифицированной учтенной энергии:

  • всего от сброса (нарастающий итог);
  • за текущие и предыдущие сутки;
  • на начало текущих и предыдущих суток;
  • за текущий месяц и двенадцать предыдущих месяцев;
  • на начало текущего месяца и двенадцати предыдущих месяцев;
  • за текущий и предыдущий год;
  • на начало текущего и предыдущего года.

В каждой тарифной зоне ведется раздельный учет энергии до и после программируемого лимита, учет суммарной энергии до и после программируемого лимита (например, социальный лимит).

Профиль параметров
Счетчики электроэнергии опционально ведут четырехканальный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления, напряжения сети, тока нагрузки и температуры внутри электросчетчика. Глубина хранения массива профиля со временем интегрирования 30 минут составляет 113 суток. Измерение параметров сети и показателей качества электричества. Счетчики электроэнергии измеряют мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители следующих параметров:

  • активной, реактивной и полной мощностей;
  • напряжения сети и встроенной батареи;
  • тока;
  • коэффициента мощности;
  • частоты сети;
  • текущего времени и даты;
  • температуры внутри электросчетчика.

Все измеряемые параметры сети доступны через интерфейс связи и могут отображаться на индикаторе электросчетчика в режиме индикации вспомогательных параметров. Счетчики могут использоваться как измерители показателей качества электроэнергии по параметрам установившегося отклонения частоты сети согласно ГОСТ 13109-97 и по параметрам установившегося отклонения напряжения согласно ИЛГШ.411152.158ТУ.

Управление нагрузкой
Счетчики электроэнергии формируют сигналы управления нагрузкой по различным программируемым критериям и позволяют производить отключение/включение нагрузки посредством внешнего коммутирующего устройства. Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:

  • в режиме предоплаты;
  • в режиме ограничения мощности нагрузки;
  • в режиме ограничения энергии за сутки;
  • в режиме контроля напряжения сети;
  • в режиме контроля температуры электросчетчика;
  • в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях в зависимости от конфигурации электросчетчиков.

Испытательный выход
В счетчиках электроэнергии функционирует один изолированный испытательный выход основного передающего устройства, который может конфигурироваться для формирования:

  • сигнала индикации превышения программируемого порога активной мощности;
  • импульсов телеметрии канала учета активной энергии;
  • сигнала управления нагрузкой по программируемым критериям;
  • сигнала контроля точности хода часов.


Цифровой вход
В электросчетчиках функционирует один изолированный цифровой вход, который может конфигурироваться:

  • как вход управления режимом поверки;
  • как вход для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
  • как вход телесигнализации.


Журналы
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журнал превышения порога мощности и статусный журнал.

Устройство индикации
Электросчетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин, одну кнопку управления режимами индикации. Электросчетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную энергию:

  • всего от сброса показаний по текущему тарифу до и после установленного лимита;
  • всего от сброса показаний по каждому тарифу и сумме тарифов до и после установленного лимита;
  • за текущий месяц и двенадцать предыдущих месяцев по каждому тарифу и сумме тарифов, до и после установленного лимита.

Счетчики электроэнергии в режиме индикации вспомогательных параметров позволяют отображать на индикаторе измеренные мгновенные значения следующих физических величин:

  • активной, реактивной и полной мощности;
  • напряжения сети и встроенной батареи;
  • тока;
  • коэффициента мощности;
  • частоты сети;
  • текущего времени и даты;
  • температуры внутри электросчетчика.

Интерфейс связи
Счетчики электроэнергии обеспечивают возможность считывания, программирования и перепрограммирования параметров и данных через интерфейсы связи RS-485, оптопорт. Счетчик с PLC-модемом обеспечивает передачу данных по низковольтным электрическим сетям общего назначения и соответствует требованиям ГОСТ Р 51317.3.8-99 (МЭК 6100-3-8-97) с поддержкой стека протоколов Y-NET, позволяющего организовывать сеть передачи данных древовидной структуры с автоматической адресацией, маршрутизацией и автоматической оптимизацией маршрутов.

Работа с электросчетчиками через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ». Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ-02Д

Базовый (максимальный) ток, А 5(75)
Ток чувствительности, мА 20
Номинальное напряжение, В 230 (220)
Установленный диапазон рабочих напряжений, В от 160 до 265
Номинальная частота сети, Гц 50
Диапазон частоты сети, Гц от 47,5 до 52,5
Класс точности 1
Пределы допускаемой основной погрешности измерения, %:
   напряжения сети и его усредненного значения
в рабочем диапазоне напряжений;
   тока ± 0,9 при Iб≤ I ≤ Imax;

5
при 0,05 Iб≤ I ≤ Iб
   частоты сети и ее усредненного значения ± 0,05 в диапазоне от 47,5 до 52,5 Гц
Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (В·А)
   для счетчиков с интефейсом RS-485
   для счетчиков с PLC-модемом

1,4 (3,0)
2,0 (10) при времени усреднения 30 минут и непрерывной передачи PLC-модема
Полная мощность, потребляемая последовательной цепью, не более, В·А 0,1
Число индицируемых разрядов жидкокристаллического индикатора 8
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки ± 0,5
Изменение точности хода в диапазоне рабочих температур, c/ °С /сутки:
   во включенном состоянии в диапазоне
   температур от минус 40 до плюс 55 °С, менее

   в выключенном состоянии в диапазоне
   температур от минус 10 до плюс 70 °С, менее
± 0,1


± 0,22
Передаточное число, имп/(кВт·ч) :
   в основном режиме (А)
   в режиме поверки (В)

500
16000
Скорость обмена информацией, бит/с
   по интерфейсу RS-485
   по оптопорту
   через PLC-модем

9600, 4800, 2400, 1200, 600, 300
9600
2500
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика циклическая, непрерывная
Рабочие условия эксплуатации электросчетчика:
   температура окружающего воздуха, °С
   относительная влажность, %
   давление, кПа (мм. рт. ст.)

от минус 40 до плюс 55;
до 90 при 30 °С;
от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет 16
Гарантийный срок эксплуатации, мес. 36
Сохранность данных при прерывании питания, лет
   постоянной информации
   внутренних часов, не менее

40
10 (питание от литиевой батареи)
Средняя наработка до отказа, час 140000
Средний срок службы, лет 30
Масса электросчетчика, кг 0,56
Габаритные размеры счетчика электроэнергии 108х113х66,5 мм


ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ-02Д

Условное обозначение Профиль параметров Интерфейс RS-485 PLC модем
СЭБ-1ТМ.02Д.02
есть есть нет
СЭБ-1ТМ.02Д.03
нет есть нет
СЭБ-1ТМ.02Д.06
есть нет есть
СЭБ-1ТМ.02Д.07
нет нет есть


КУПИТЬ ЭЛЕКТРОСЧЕТЧИК СЭБ-1ТМ-02Д

Ознакомиться с ценами и купить однофазный многофункциональный счетчик электроэнергии СЭБ-1ТМ-02Д по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ СЭБ-1ТМ-02М

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ СЭБ-1ТМ-02М

Счетчики СЭБ-1ТМ-02М предназначены для многотарифного коммерческого или технического учета активной энергии независимо от направления (учет по модулю) и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока. Счетчик ведет четырехканальный массив профиля мощности нагрузки с программируемым временем интегрирования и может использоваться как измеритель параметров однофазной сети и параметров качества электроэнергии. Счетчик может эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ-02М

  • Энергонезависимая память.
  • Встроенные часы реального времени.
  • Функция управления нагрузкой (программируемая стратегия отключения).
  • Профиль параметров: активной мощности, напряжения, тока и температуры.
  • Интерфейсы связи: RS-485, оптопорт, PLC, радиоинтерфейс.
  • Поддерживает ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол обмена.
  • Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов).
  • Программируемый импульсный выход.
  • Варианты исполнения электросчетчика с расщепленной архитектурой (-.08-.11) состоят из двух блоков:
    - блок счетчика в корпусе для наружной установки, имеющий степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254;
    - удаленный терминал в корпусе для установки на DIN-рейку.
  • Связь между электросчетчиком и удаленным терминалом осуществляется посредством радиоинтерфейса.
  • Удаленный радиодоступ к электросчетчику может осуществляется также посредством модема ISM М-4.02.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА СЭБ-1ТМ-02М

Класс точности при измерении в прямом и обратном направлении:
   активной энергии 1
   реактивной энергии 2
Номинальное напряжение, В 220 (230)
Установленный диапазон рабочих напряжений, В от 160 до 265
Предельный диапазон напряжений, В от 0 до 440
Базовый (максимальный) ток, А 5 (80)
Номинальная частота сети, Гц 50
Диапазон частоты сети, Гц от 47,5 до 52,5
Пределы допускаемой основной погрешности измерения, %:
   активной мощности (прямого и обратного
   направления), δp
±1,0 при 0,1Iб≤ I ≤ Iмакс, cosφ=1
±1,5 при 0,05Iб ≤ I < 0,1Iб, сosφ=1
±1,0 при 0,2Iб ≤ I ≤ Iмакс, сosφ=0,5
±1,5 при 0,1Iб≤ I < 0,2Iб, сosφ=0,5
±3,5 при 0,2Iб≤ I < Iмакс, сosφ=0,25
   реактивной мощности (прямого и обратного
   направления при активной, индуктивной
   и емкостной нагрузках), δQ
±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1
±2,0 при 0,2Iб ≤ I ≤ Iмакс, sinφ=0,5
±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1
±2,5 при 0,1Iб≤ I < 0,2Iб, sinφ=0,5
±2,5 при 0,2Iб≤ I ≤ Iмакс sinφ=0,25
   полной мощности, δs δs = δQ (аналогично реактивной мощности)
   коэффициента активной мощности, δkp δp+δs
   напряжения сети и его усредненного значения, δu ±0,9
   тока, δi ±0,9  при Iб≤I≤Iмакс;
δi = ±[0,9+0,1(Iб/Ix-1)] при 0,05Iб≤ I < Iб
   частоты сети и ее усредненного значения, δf ±0,05 в диапазоне от 47,5 до 52,5 Гц
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, c/сутки ±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
   во включенном состоянии в диапазоне
   температур от -40 до +70 °С, менее
±0,1
   в выключенном состоянии в диапазоне
   температур от -40 до +70 °С, менее
±0,22
Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (ВА) 2 (10)
Полная мощность, потребляемая последовательной цепью, не более, ВА 0,1
Число индицируемых разрядов жидкокристаллического индикатора удаленного терминала 8
Передаточное число, имп/(кВт·ч):
   в основном режиме (А)
   в режиме поверки (В)

500
16000
Скорость обмена информацией, бит/сек:
   по интерфейсу RS-485
   по оптопорту
   по PLC-модему
   по радиомодему

9600, 4800, 2400, 1200, 600, 300
9600 (фиксированная)
2400
9600
Сохранность данных при прерываниях питания, лет:
   постоянной информации, более
   внутренних часов, не менее

40
10 (питание от литиевой батареи)
Защита информации три уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика циклическая, непрерывная
Диапазон рабочих температур,°С:
   электросчетчиков внутренней установки
   электросчетчиков наружной установки

от -40 до +55
от -40 до +70
Межповерочный интервал, лет 12
Гарантийный срок эксплуатации, месяцев 36
Средняя наработка до отказа, ч 165000
Средний срок службы, лет 30
Масса, кг:
   электросчетчиков внутренней установки
   электросчетчиков наружной установки

0,7
0,85
Габаритные размеры, мм:
- электросчетчиков внутренней установки
- электросчетчиков наружной установки
- электросчетчиков наружной установки со швеллером крепления на опоре

179х138х68,5
239х182,5х78
350х182,5х98


ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ.02М

В модельный ряд электросчетчиков серии СЭБ-1ТМ.02М входят счетчики, отличающиеся наличием реле управления нагрузкой, типами интерфейсов связи и способом установки (внутри или снаружи помещений). Счетчики электроэнергии всех вариантов исполнения имеют идентичные метрологические характеристики, единое конструктивное исполнение частей, определяющих эти характеристики, единое программное обеспечение.

Условное обозначение Реле управления нагрузкой Интерфейс RS-485 PLC-модем Радиомодем Цифровой вход
Счетчики электроэнергии для установки внутри помещения
СЭБ-1ТМ.02М
есть есть нет есть есть
СЭБ-1ТМ.02М.01
нет есть нет есть есть
СЭБ-1ТМ.02М.02
есть есть нет нет есть
СЭБ-1ТМ.02М.03
нет есть нет нет есть
СЭБ-1ТМ.02М.04
есть нет есть есть есть
СЭБ-1ТМ.02М.05
нет нет есть есть есть
СЭБ-1ТМ.02М.06
есть нет есть нет есть
СЭБ-1ТМ.02М.07
нет нет есть нет есть
Счетчики электроэнергии наружной установки с расщепленной архитектурой
СЭБ-1ТМ.02М.08
есть нет есть есть нет
СЭБ-1ТМ.02М.09
нет нет есть есть нет
СЭБ-1ТМ.02М.10
есть нет есть нет нет
СЭБ-1ТМ.02М.11
нет нет есть нет нет

Счетчики электроэнергии всех вариантов исполнения имеют оптический интерфейс (оптопорт) по ГОСТ Р МЭК61107-2001 и нечувствительны к постоянной составляющей в цепи переменного тока.

КУПИТЬ ЭЛЕКТРОСЧЕТЧИК СЭБ-1ТМ-02М

Ознакомиться с ценами и купить однофазный многофункциональный счетчик электроэнергии СЭБ-1ТМ-02М по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ СЭБ-1ТМ.03

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ СЭБ-1ТМ.03

Счетчик электрической энергии многофункциональный СЭБ-1ТМ.03 предназначен для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направлений в однофазных двухпроводных сетях переменного тока.


Счетчик ведет два массива профиля мощности нагрузки: базовый четырехканальный и расширенный (число параметров до 16).

Счетчик может конфигурироваться и учитывать:

  • активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);
  • реактивную энергию первого и третьего квадрантов как реактивную энергию прямого направления (индуктивная нагрузка);
  • реактивную энергию четвертого и второго квадрантов как реактивную энергию обратного направления (емкостная нагрузка).

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ.03

  • Два вида архитектуры:
    классическая (моноблочная) для условий эксплуатации внутри помещений
    расщепленная - блок счетчика в корпусе для наружной установки (степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254); удаленный терминал в корпусе для установки на DIN-рейку (связь между блоком счетчика и терминалом осуществляется посредством радиоинтерфейса 868 МГц).
  • Энергонезависимая память.
  • Встроенные часы реального времени.
  • Два независимых профиля параметров.
  • Встроенное реле для управления нагрузкой по различным программируемым критериям.
  • Формирование сигнала управления нагрузкой на испытательном выходе (программируемая стратегия отключения).
  • Интерфейсы связи: RS-485, оптопорт, PLC, Ethernet, RF, сеть GSM и Wi-Fi.
  • Поддержка ModBus-подобного, СЭТ-4ТМ.02 – совместимого протокола обмена.
  • Конфигурируемый испытательный выход.
  • Конфигурируемый цифровой вход.

ИНТЕРФЕЙСЫ СВЯЗИ СЧЕТЧИКА СЭБ-1ТМ.03

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчиков и доступны в следующих комбинациях:

  • интерфейс RS-485 и оптопорт;
  • интерфейс RS-485, оптопорт и радиомодем терминала;
  • PLC-модем  и оптопорт;
  • PLC-модем, оптопорт и радиомодем терминала;
  • ZigBee-подобный радиомодем и оптопорт;
  • ZigBee-подобный  радиомодем, оптопорт и радиомодем терминала;
  • коммуникатор GSM, оптопорт и радиомодем терминала;
  • коммуникатор GSM, оптопорт;
  • WiFi-модем, оптопорт и радиомодем терминала;
  • WiFi-модем, оптопорт;
  • оптопорт и радиомодем терминала.

Все интерфейсы связи независимые и равноприоритетные.
В качестве сетевых магистральных интерфейсов применяются интерфейсы RS-485, PLC, RF (ZigBee-подобный), GSM/GPRS и Wi-Fi.
Счётчики с радиомодемом для связи с терминалом и ZigBee-подобным радиомодемом работают на частотах, выделенных по решению ГКРЧ №-7-20-03-001 от 07.05.2007 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА СЭБ-1ТМ.03

Класс точности при измерении в прямом и обратном направлении:

   активной энергии

1

   реактивной энергии

2

Номинальное напряжение, В

220 (230)

Установленный диапазон рабочих напряжений, В

от 160 до 265

Предельный диапазон напряжений, В

от 0 до 440

Базовый (максимальный) ток, А

5 (80)

Номинальная частота сети, Гц

50

Диапазон частоты сети, Гц

от 47,5 до 52,5

Пределы допускаемой основной погрешности измерения, %:

активной мощности (прямого и обратного направления), δp

±1,0 при 0,1Iб≤ I ≤ Iмакс, cosφ=1
±1,5 при 0,05Iб ≤ I < 0,1Iб, сosφ=1
±1,0 при 0,2Iб ≤ I ≤ Iмакс, сosφ=0,5
±1,5 при 0,1Iб≤ I < 0,2Iб, сosφ=0,5
±3,5 при 0,2Iб≤ I < Iмакс, сosφ=0,25

реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ

±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1
±2,0 при 0,2Iб ≤ I ≤ Iмакс, sinφ=0,5
±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1
±2,5 при 0,1Iб≤ I < 0,2Iб, sinφ=0,5
±2,5 при 0,2Iб≤ I ≤ Iмакс sinφ=0,25

полной мощности, δs

δs = δQ (аналогично реактивной мощности)

коэффициента активной мощности, δkp

δp+δs

коэффициента реактивной мощности δkQ

δQ+δs

коэффициента реактивной мощности δktg

δQ+δp

напряжения сети и его усредненного значения, δu

±0,9

тока, δi

±0,9  при Iб≤I≤Iмакс;
δi = ±[0,9+0,1(Iб/Ix-1)] при 0,05Iб≤ I < Iб

частоты сети и ее усредненного значения, δf

±0,05 в диапазоне от 47,5 до 52,5 Гц

Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, c/сутки

±0,5

Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:

во включенном состоянии в диапазоне температур от -40 до +70 °С, менее

±0,1

в выключенном состоянии в диапазоне  температур от -40 до +70 °С, менее

±0,22

Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (ВА)

2 (10)

Полная мощность, потребляемая последовательной цепью, не более, ВА

0,1

Число индицируемых разрядов жидкокристаллического индикатора удаленного терминала

8

Постоянная счетчиков, имп/(кВт·ч):
    в основном режиме (А)
    в режиме поверки (В)


500
16000

Скорость обмена информацией, бит/сек:
   RS-485
   оптопорт
   PLC
   RF


9600, 4800, 2400, 1200, 600, 300
9600 (фиксированная)
2400
9600

Сохранность данных при прерываниях питания, лет:
    постоянной информации, более
    внутренних часов, не менее



40
10 (питание от литиевой батареи)

Защита информации

три уровня доступа и аппаратная защита памяти метрологических коэффициентов

Самодиагностика

циклическая, непрерывная

Диапазон рабочих температур,°С:
   счетчиков внутренней установки
   счетчиков наружной установки


от -40 до +60
от -40 до +70

Межповерочный интервал, лет

16

Гарантийный срок эксплуатации, месяцев

36

Средняя наработка до отказа, ч

219000

Средний срок службы, лет

30

Масса счетчиков внутренней (наружной) установки, кг, не более

0,7 (0,85)

Габаритные размеры, мм:
   счетчиков внутренней установки
   счетчиков наружной установки
   счетчиков наружной установки со швеллером крепления на опоре


173х140х72
239х183х78
350х183х98


КУПИТЬ ЭЛЕКТРОСЧЕТЧИК СЭБ-1ТМ.03

Ознакомиться с ценами и купить однофазный многофункциональный счетчик электроэнергии СЭБ-1ТМ.03 по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи

АРХИВ МОДЕЛЕЙ:

СЧЕТЧИК СЭБ-2A.07

СЭБ-2A.07 счетчик электрической энергии снят с серийного производства. В настоящее время выпускается под маркой МАЯК 101АТ

СЧЕТЧИК СЭБ-2A.07Д

СЭБ-2A.07Д счетчик электрической энергии снят с серийного производства. В настоящее время выпускается под маркой МАЯК 101АТД

По вопросам продаж и поддержки
