ТРЕХФАЗНЫЕ ЭЛЕКТРОСЧЕТЧИКИ ПСЧ-4ТМ
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке многофункциональные счетчики электроэнергии ПСЧ -4ТМ со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.

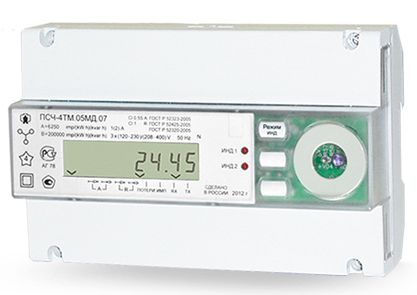

СЧЕТЧИК ПСЧ-4ТМ.05МД
- Номинальное напряжение –3×(57,7-115)/(100-200) или 3×(120-230)/(208-400);
- Номинальный (максимальный) ток – 1(2) или 5(10) А;
- Базовый (максимальный) ток – 5(80) А;
- Класс точности при измерении активной (реактивной) электроэнергии - 0,5S или 1,0 (1,0 или 2,0);
- Число тарифов - 4;
- Многофункциональный жидкокристаллический индикатор с подсветкой;
- Датчик магнитного поля повышенной индукции;
- Возможность пофазного учета электроэнергии;
- Интерфейсы связи – независимые равноприоритетные: RS-485 и оптопорт ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.

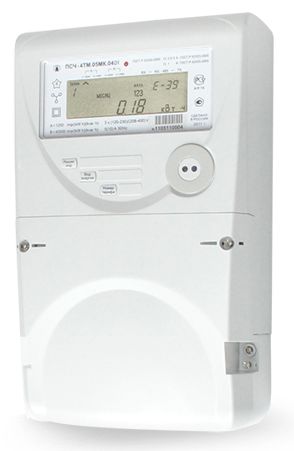

СЧЕТЧИК ПСЧ-4ТМ.05МК (КОММУНИКАТОР)
- Номинальное напряжение –3х(57,7-115)/(100-200) или 3х(120-230)/(208-400) В;
- Номинальная (максимальная) сила тока – 1(2) или 5(10) 5(100) А;
- Класс точности при измерении активной (реактивной) электроэнергии - 0,5S или 1,0 (1,0 или 2,0);
- Число тарифов - 4;
- Интерфейсы связи – независимые равноприоритетные: RS-485 и оптопорт;
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации;
- Устанавливаемые интерфейсные модули: GSM-коммуникатор, модемы PLC, Ethernet или ISM.
СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ПСЧ-4ТМ.05МДМногофункциональные счетчики ПСЧ-4ТМ.05МД предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии. |
КУПИТЬ ЭЛЕКТРОСЧЕТЧИК ПСЧ-4ТМ.05МД
Ознакомиться с ценами и купить трехфазный счетчик электроэнергии ПСЧ-4ТМ.05МД по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков. Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ). В модельный ряд электросчетчиков входят:
- двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
- однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
- комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).
Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:
- активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);
- реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);
- реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).
Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МД
- Два независимых интерфейса связи - RS-485 и оптопорт.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Два конфигурируемых изолированных испытательных выхода.
- Один конфигурируемый цифровой вход.
- Многофункциональный жидкокристаллический индикатор с подсветкой.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
- Встроенные часы реального времени.
- Датчик магнитного поля повышенной индукции.
- Возможность пофазного учета электроэнергии.
- Три энергонезависимые электронные пломбы.
- Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
- Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МД
Тарификация и архивы учтенной электроэнергии
Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).
Тарификатор:
- четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),
- четыре типа дней (будни, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;
- используется расписание праздничных дней и список перенесенных дней.
Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.
Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:
- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.
Профили мощности нагрузки
Счетчики ПСЧ-4ТМ.05МД два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.
Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.
Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.
Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.
Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.
Профили параметров
Счетчики ПСЧ-4ТМ.05МД ведут независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:
- число профилируемых параметров - до 16 (любых);
- глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.
Регистрация максимумов мощности нагрузки
Счетчики ПСЧ-4ТМ.05МД могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
Максимумы мощности фиксируются в архивах электросчетчиков:
- от сброса (ручной сброс или сброс по интерфейсному запросу):
- за текущий и каждый из двенадцати предыдущих месяцев.
Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.
Измерение параметров сети и показателей качества электричества
Счетчики ПСЧ-4ТМ.05МД измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измеритель или датчик параметров.
Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения электросчетчика.
Счетчики ПСЧ-4ТМ.05МД могут использоваться как измерители показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.
Испытательные выходы и цифровые входы
В электросчетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:
- импульсов телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
- сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигнала телеуправления;
- сигнала контроля точности хода встроенных часов (только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В электросчетчиках ПСЧ-4ТМ.05МД функционирует один цифровой вход, который может конфигурироваться:
- для управления режимом поверки;
- для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Электросчетчики ПСЧ-4ТМ.05МД позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством. Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
- в режиме контроля напряжения сети;
- в режиме контроля температуры электросчетчика;
- в режиме управления нагрузкой по расписанию.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях. Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.
Журналы счетчиков
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.
Устройство индикации
Счетчики ПСЧ-4ТМ.05МД имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии (только трехфазной) и измеряемых величин и три кнопки управления режимами индикации. Индикатор электросчетчиков может работать в одном из четырех режимов:
- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
Счетчики электроэнергии ПСЧ-4ТМ.05МД имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи - RS-485 и оптический интерфейс. Счетчики обеспечивают возможность управления через интерфейсы связи:
- установкой, коррекцией и синхронизацией времени;
- режимами индикации;
- нагрузкой по команде оператора;
- сбросом показаний (очистка регистров учтенной энергии);
- сбросом максимумов мощности;
- инициализацией массивов профилей мощности;
- поиском адреса заголовка массива профиля;
- фиксацией данных вспомогательных режимов измерения;
- перезапуском электросчетчика;
- инициализацией электросчетчика.
Электронные пломбы и датчик магнитного поля
В счетчиках установлены три энергонезависимые электронные пломбы:
- крышки электросчетчика;
- защитной крышки контактной колодки;
- защитной крышки интерфейсных цепей и батареи.
Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.
В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на электросчетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МД
Класс точности при измерении в прямом и обратном направлении: активной энергии реактивной энергии |
0,5 S или 1 1 или 2 |
|||
Номинальный (максимальный) ток, А Базовый (максимальный) ток, А |
1(2) или 5(10) 5(80) |
|||
Стартовый ток (чувствительность), мА: трансформаторного включения непосредственного включения |
0,001Iном 0,004Iб |
|||
Номинальные напряжения, В | 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) |
|||
Установленный рабочий диапазон напряжений, В, электросчетчиков с: Uном =3×(57,7-115)/(100-200) В Uном =3×(120-230)/(208-400) В |
от 0,8Uном до 1,15Uном 3×(46-132)/(80-230); 3×(96-265)/(166-460) |
|||
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В | от 0 до 440 | |||
Номинальная частота сети, Гц | 50 | |||
Диапазон рабочих частот, Гц | от 47,5 до 52,5 | |||
Пределы допускаемой основной относительной погрешности измерения, %: активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков: |
||||
1) трансформаторного включения | ±0,5 при 0,05Iном ≤ I ≤ Iмакс, cosφ=1; ±0,6 при 0,05Iном ≤ I ≤ Iмакс, сosφ=0,5; ±1,0 при 0,01Iном ≤ I < 0,05Iном, сosφ=1; ±1,0 при 0,02Iном ≤ I < 0,05Iном, сosφ=0,5; ±1,0 при 0,05Iном ≤ I ≤ Iмакс, сosφ=0,25; |
|||
2) непосредственного включения | ±1,0 при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, сosφ=0,5; ±1,5 при 0,05Iб ≤ I < 0,1Iб, сosφ=1; ±1,5 при 0,1Iб ≤ I ≤ Iмакс сosφ=0,25 |
|||
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ,электросчетчиков: | ||||
1) трансформаторного включения | ±1,0 при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5; ±1,5 при 0,01Iном ≤ I < 0,05Iном, sinφ=1; ±1,5 при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5; ±1,5 при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25; |
|||
2) непосредственного включения | ±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5; ±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1; ±2,5 при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25 |
|||
полной мощности, δS | δS = δQ (аналогично реактивной мощности) | |||
напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), δU |
±0,4 в диапазоне от 0,8Uном до 1,15Uном; ±0,9 (у электросчетчиков непосредственного включения) |
|||
тока, δI, электросчетчиков: 1) трансформаторного включения |
±0,4 при Iном I ≤Iмакс; ±[0,4+0,02(Iном/Iх-1)] при 0,01Iном ≤I ≤Iном |
|||
2) непосредственного включения | ±0,9 при Iб ≤I ≤Iмакс; ±[0,9+0,05(Iб/Iх-1)] при 0,05Iб ≤I < Iб |
|||
частоты и ее усредненного значения | ±0,05 в диапазоне от 47,5 до 52,5 Гц | |||
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сут | ±0,5 | |||
Полная мощность, потребляемая каждой последовательной цепью, не более, В×А |
0,1 | |||
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 57 В, до 115 В и от 120 В до 230 В, не более, Вт (В×А) |
57,7 В | 115 В | 120 В | 230 В |
0,3 (0,4) | 0,4 (0,6) | 0,4 (0,6) | 0,5 (1,1) | |
Характеристики интерфейсов связи: скорость обмена по оптическому порту скорость обмена по порту RS-485 |
9600 бит/с (фиксированная); 38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300 |
|||
Постоянная счетчика в основном режиме (А), режиме поверки (В), имп./(кВт×ч), имп./(квар×ч) для электросчетчиков: | ||||
3×(57,7-115)/(100-200)В, 1(2) А | А=25000, В=800000 | |||
3×(57,7-115)/(100-200)В, 5(10) А | А=5000, В=160000 | |||
3×(120-230)/(208-400) В, 1(2) А | А=6250, В=200000 | |||
3×(120-230)/(208-400) В, 5(10) А | А=1250, В=40000 | |||
3×(120-230)/(208-400) В, 5(80) А | А=250, В=8000 | |||
Число индицируемых разрядов жидкокристаллического индикатора | 8 | |||
Сохранность данных при прерываниях питания, лет: информации, более внутренних часов, не менее |
40 12 (питание от литиевой батареи) |
|||
Защита информации | пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов | |||
Самодиагностика | Циклическая, непрерывная | |||
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность при 30 °С, % давление, кПа (мм. рт. ст.) |
группа 4 по ГОСТ 22261-94 от минус 40 до плюс 60 до 90 от 70 до 106,7 (от 537 до 800) |
|||
Средняя наработка до отказа, ч | 165000 | |||
Средний срок службы, лет | 30 | |||
Масса, кг: электросчетчиков трансформаторного включения электросчетчиков непосредственного включения |
0,8 1,1 |
|||
Габаритные размеры, мм | 171х113х66,5 |
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПСЧ-4ТМ.05МД.ЧАСТЬ 4. ИЗМЕРЕНИЕ И УЧЕТ ПОТЕРЬ.PDFРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПСЧ-4ТМ.05МД.ЧАСТЬ 3. ДИСТАНЦИОННЫЙ РЕЖИМ.PDFРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПСЧ-4ТМ.05МД.ЧАСТЬ 2. МЕТОДИКА ПОВЕРКИ РЕД1.PDFРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПСЧ-4ТМ.05МД.ЧАСТЬ 1.PDF
Варианты исполнения электросчетчиков ПСЧ-4ТМ.05МД
Условное обозначение | Номинальный, базовый (максимальный) ток, А | Номинальное напряжение, В | Класс точности учета активной/реактивной энергии | Учет электроэнергии |
Электросчетчики трансформаторного включения | ||||
ПСЧ-4ТМ.05МД.01 |
5 (10) | 3х(57,7-115)/ (100-200) |
0,5S/1 | Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и об-ратного направления |
ПСЧ-4ТМ.05МД.03 |
1 (2) | |||
ПСЧ-4ТМ.05МД.05 |
5 (10) | 3х(120-230)/ (208-400) |
||
ПСЧ-4ТМ.05МД.07 |
1 (2) | |||
ПСЧ-4ТМ.05МД.09 |
5 (10) | 3х(57,7-115)/ (100-200) |
0,5S/1 | Однонаправленные (один канал учета по модулю) активной энергии независимо от направления |
ПСЧ-4ТМ.05МД.11 |
5 (10) | 3х(120-230)/ (208-400) |
||
ПСЧ-4ТМ.05МД.13 |
5 (10) | 3х(57,7-115)/ (100-200) |
0,5S/1 | Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления |
ПСЧ-4ТМ.05МД.15 |
1 (2) | |||
ПСЧ-4ТМ.05МД.17 |
5 (10) | 3х(120-230)/ (208-400) |
||
ПСЧ-4ТМ.05МД.19 |
1 (2) | |||
Электросчетчики непосредственного включения | ||||
ПСЧ-4ТМ.05МД.21 |
5 (80) | 3х(120-230)/ (208-400) |
1/2 | Двунаправленные |
ПСЧ-4ТМ.05МД.23 |
5 (80) | Однонаправленные | ||
ПСЧ-4ТМ.05МД.25 |
5 (80) | Комбинированные |
КУПИТЬ ЭЛЕКТРОСЧЕТЧИК ПСЧ-4ТМ.05МД
Ознакомиться с ценами и купить трехфазный счетчик электроэнергии ПСЧ-4ТМ.05МД по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ПСЧ-4ТМ.05МКСчетчик-коммуникатор ПСЧ-4ТМ.05МК предназначен для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии. |
КУПИТЬ СЧЕТЧИК-КОММУНИКАТОР ПСЧ-4ТМ.05МК
Ознакомиться с ценами и купить трехфазный счетчик электроэнергии ПСЧ-4ТМ.05МК по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
Счетчик электроэнергии ПСЧ-4ТМ.05МК предназначен для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), а так же автоматизированных системах диспетчерского управления (АСДУ).
В модельный ряд электросчетчиков входят:
- двунаправленные счетчики для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
- однонаправленные счетчики для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
- комбинированные электросчетчики для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).
Двунаправленные и комбинированные электросчетчики могут конфигурироваться и учитывать:
- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
Конфигурированные и однонаправленные электросчетчики при эксплуатации на линиях с потоком энергии в одном направлении препятствуют попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях счетчика.
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МК
- Два равноприоритетных, независимых, гальванически развязанных интерфейса связи: RS-485 и оптопорт.
- Дополнительные интерфейсные модули: GSM, PLC, Ethernet, Wi-Fi, RF.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Жидкокристаллический индикатор с подсветкой.
- Два конфигурируемых изолированных испытательных выхода.
- Один конфигурируемый цифровой вход.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- В корпусе предусмотрено место для коммуникационного оборудования.
- Две энергонезависимые электронные пломбы и датчик магнитного поля.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА ПСЧ-4ТМ.05МК
Класс точности при измерении в прямом и обратном направлении: активной энергии реактивной энергии |
0,5 S по ГОСТ Р 52323-2005 1 по ГОСТ Р 52322-2005 1 или 2 по ГОСТ Р 52425-2005 |
|||
Номинальный (максимальный) ток, А Базовый (максимальный) ток, А |
1(2) или 5(10) 5(100) |
|||
Стартовый ток (чувствительность), мА: трансформаторного включения непосредственного включения |
0,001Iном 0,004Iб |
|||
Номинальные напряжения, В |
3х(57,7-115)/(100-200) или 3х(120-230)/(208-400) |
|||
Установленный рабочий диапазон напряжений, В, электросчетчиков с Uном: 3х(57,7-115)/(100-200) В 3х(120-230)/(208-400) В |
от 0,8Uном до 1,15Uном 3х(46-132)/(80-230) 3х(96-265)/(166-460) |
|||
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В | от 0 до 440 | |||
Номинальная частота сети, Гц | 50 | |||
Диапазон рабочих частот, Гц | от 47,5 до 52,5 | |||
Пределы допускаемой основной относительной погрешности измерения, %: активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков: трансформаторного включения |
±0,5 при 0,05Iном ≤ I ≤ Iмакс, cosφ=1 ±0,6 при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,5 ±1,0 при 0,01Iном ≤ I < 0,05Iном, cosφ=1 ±1,0 при 0,02Iном ≤ I < 0,05Iном, cosφ=0,5 ±1,0 при 0,05Iном ≤ I ≤ Iмакс, cosφ=0,25 |
|||
непосредственного включения | ±1,0 при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, cosφ=0,5 ±1,5 при 0,05Iб ≤ I < 0,1Iб, cosφ=1 ±1,5 при 0,1Iб ≤ I ≤ Iмакс cosφ=0,25 |
|||
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ, счетчиков: трансформаторного включения |
±1,0 при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5 ±1,5 при 0,01Iном ≤ I < 0,05Iном, sinφ=1 ±1,5 при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5 ±1,5 при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25 |
|||
непосредственного включения | ±2,0 при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5 ±2,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1 ±2,5 при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25 |
|||
полной мощности, δS | δS = δQ (аналогично реактивной мощности) | |||
напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), δU |
±0,4 в диапазоне от 0,8Uном до 1,15Uном ±0,9 (у электросчетчиков непосредственного включения) |
|||
тока, δI, электросчетчиков: трансформаторного включения |
±0,4 при Iном ≤ I ≤ Iмакс при 0,01Iном ≤ I ≤ Iном |
|||
непосредственного включения | ±0,9 при Iб ≤ I ≤ Iмакс при 0,05Iб ≤ I < Iб |
|||
частоты и ее усредненного значения | ±0,05 в диапазоне от 47,5 до 52,5 Гц | |||
мощности активных потерь, δPп | (2δi + 2δu) | |||
мощности реактивных потерь, δQп | (2δi + 4δu) | |||
активной энергии и мощности с учетом потерь (прямого и обратного направления), δP±Pп |
||||
реактивной энергии и мощности с учетом потерь (прямого и обратного направления), δQ±Qп |
||||
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки | ±0,5 | |||
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки: во включенном состоянии в диапазоне температур от минус 40 до плюс 60 °С, менее в выключенном состоянии в диапазоне температур от минус 40 до плюс 70 °С, менее |
±0,1 ±0,22 |
|||
Полная мощность, потребляемая каждой последовательной цепью, не более, ВА | 0,1 | |||
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 57 В, до 115 В и от 120 В до 230 В, не более, Вт (ВА) |
57,7 В | 115 В | 120 В | 230 В |
0,5 (0,8) | 0,7 (1,1) | 0,7 (1,1) | 1,1 (1,9) | |
Максимальный ток, потребляемый от резервного источника питания переменного или постоянного тока, в диапазоне напряжений от 100 В до 265 В, без учета (с учетом) потребления дополнительного интерфейсного модуля (6 В, 500 мА), мА | = 100 В | = 265 В | ~100 В | ~ 265 В |
30 (90) | 20 (40) | 50 (120) | 40 (70) | |
Жидкокристаллический индикатор: число индицируемых разрядов цена единицы младшего разряда при отображении энергии и коэффициентах трансформации равных 1, кВт·ч (квар·ч) |
8 0,01 |
|||
Постоянная счетчика в основном режиме (А) и режиме поверки (В), имп/(кВт·ч), имп/(квар·ч) для электросчетчиков: | ||||
3х(57,7-115)/(100-200)В, 1(2) А | А=25000, В=800000 | |||
3х(57,7-115)/(100-200)В, 5(10) А | А=5000, В=160000 | |||
3х(120-230)/(208-400) В, 1(2) А | А=6250, В=200000 | |||
3х(120-230)/(208-400) В, 5(10) А | А=1250, В=40000 | |||
3х(120-230)/(208-400) В, 5(100) А | А=250, В=8000 | |||
Сохранность данных при прерываниях питания, лет: информации, более внутренних часов, не менее |
40 10 (питание от литиевой батареи) |
|||
Защита информации | пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов | |||
Самодиагностика | Циклическая, непрерывная | |||
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность при 30 °С, % давление, кПа (мм. рт. ст.) |
группа 4 по ГОСТ 22261 от минус 40 до плюс 60 до 90 от 70 до 106,7 (от 537 до 800) |
|||
Межповерочный интервал, лет | 12 | |||
Средняя наработка до отказа, час | 165000 | |||
Средний срок службы, лет | 30 | |||
Время восстановления, час | 2 | |||
Масса, кг, не более | 1,7 | |||
Габаритные размеры, мм | 309х170х92 |
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПСЧ-4ТМ.05МК.PDF
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МК
Условное обозначение |
Номинальное напряжение, В |
Номинальный (максимальный) ток, А |
Класс точности по учету активной/реактивной энергии | Наименование и учет энергии |
Наличие резервного блока питания |
Электросчетчики трансформаторного включения | |||||
ПСЧ-4ТМ.05МК.00 | 3х(57,7-115)/(100-200) | 5(10) | 0,5S/1 | Двунаправленные, четыре канала учета активной и реактивной энергии прямого и обратного направления | есть |
ПСЧ-4ТМ.05МК.01 | нет | ||||
ПСЧ-4ТМ.05МК.02 | 1(2) |
есть | |||
ПСЧ-4ТМ.05МК.03 | нет | ||||
ПСЧ-4ТМ.05МК.04 | 3х(120-230)/(208-400) | 5(10) | есть | ||
ПСЧ-4ТМ.05МК.05 | 5(10) | нет | |||
ПСЧ-4ТМ.05МК.06 | 1(2) | есть | |||
ПСЧ-4ТМ.05МК.07 | 1(2) | нет | |||
ПСЧ-4ТМ.05МК.08 | 3х(57,7-115)/(100-200) | 5(10) | 0,5S/1 | Однонаправленные, один канал учета по модулю активной энергии независимо от направления | есть |
ПСЧ-4ТМ.05МК.09 | 5(10) | нет | |||
ПСЧ-4ТМ.05МК.10 | 3х(120-230)/(208-400) | 5(10) | есть | ||
ПСЧ-4ТМ.05МК.11 | 5(10) | нет | |||
ПСЧ-4ТМ.05МК.12 | 3х(57,7-115)/(100-200) | 5(10) | 0,5S/1 | Комбинированные, три канала учета активной энергии независимо от направления и реактивной энергии прямого и обратного направления | есть |
ПСЧ-4ТМ.05МК.13 | 5(10) | нет | |||
ПСЧ-4ТМ.05МК.14 | 1(2) | есть | |||
ПСЧ-4ТМ.05МК.15 | 1(2) | нет | |||
ПСЧ-4ТМ.05МК.16 | 3х(120-230)/(208-400) | 5(10) | есть | ||
ПСЧ-4ТМ.05МК.17 | 5(10) | нет | |||
ПСЧ-4ТМ.05МК.18 | 1(2) | есть | |||
ПСЧ-4ТМ.05МК.19 | 1(2) | нет | |||
Электросчетчики непосредственного включения | |||||
ПСЧ-4ТМ.05МК.20 | 3х(120-230)/(208-400) | 5(100) | 1/2 | Двунаправленные | есть |
ПСЧ-4ТМ.05МК.21 | 5(100) | нет | |||
ПСЧ-4ТМ.05МК.22 | 5(100) | Однонаправленные | есть | ||
ПСЧ-4ТМ.05МК.23 | 5(100) | нет | |||
ПСЧ-4ТМ.05МК.24 | 5(100) | Комбинированные |
есть |
||
ПСЧ-4ТМ.05МК.25 | 5(100) | нет |
ТИПЫ УСТАНАВЛИВАЕМЫХ ДОПОЛНИТЕЛЬНЫХ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ
Условное обозначение | Наименование |
01 | Коммуникатор GSM C-1.02.01 |
02 | Модем PLC M-2.01.01 (однофазный) |
03 | Модем PLC M-2.01.02 (трехфазный) |
04 | Коммуникатор GSM C-1.03.01 |
05 | Модем Ethernet М-3.01.ZZ |
06 | Модем ISM М-4.01.ZZ (430 МГц) |
07 | Модем ISM М-4.02.ZZ (860 МГц) |
08 | Модем ISM М-4.03.ZZ (2400 МГц) |
09 | Модем оптический М-5.01.ZZ |
10 | Коммуникатор Wi-Fi C-2.ZZ.ZZ |
ZZ – вариант исполнения интерфейсного модуля
КУПИТЬ СЧЕТЧИК-КОММУНИКАТОР ПСЧ-4ТМ.05МК
Ознакомиться с ценами и купить трехфазный счетчик электроэнергии ПСЧ-4ТМ.05МК по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
