Трехфазные счетчики электроэнергии МАЯК

ТРЕХФАЗНЫЕ МНОГОТАРИФНЫЕ ЭЛЕКТРОСЧЕТЧИКИ МАЯК

ТРЕХФАЗНЫЕ МНОГОТАРИФНЫЕ ЭЛЕКТРОСЧЕТЧИКИ МАЯК

Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке многотарифные трехфазные счетчики МАЯК со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.

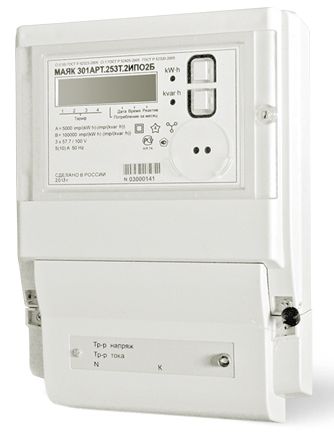

СЧЕТЧИКИ МАЯК 301АРТ

Номинальное напряжение – 3х57,7/100 или 3х(120 – 230)/(208 –400) В;
Базовый (максимальный) ток - 5 (60) или 5 (100) А;
Номинальный (максимальный) ток – 5 (10) А;
Класс точности при измерении активной (реактивной) энергии - 1 (2) или 0,5S (1);
Число тарифов – 4;
Интерфейсы связи – RS-485, 2xRS-485 или оптопорт;
Функция управления нагрузкой.

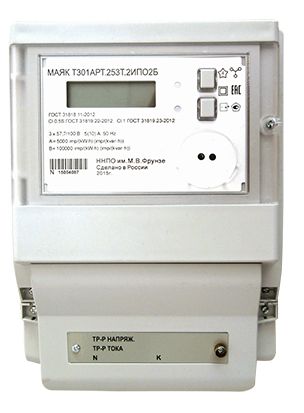

СЧЕТЧИКИ МАЯК Т301АРТ

Номинальное напряжение – 3х57,7/100 или 3х(120 – 230)/(208 –400) В;
Базовый (максимальный) ток - 5 (60) или 5 (100) А;
Номинальный (максимальный) ток – 5 (10) А;
Класс точности при измерении активной (реактивной) энергии - 1 (2) или 0,5S (1);
Число тарифов – 4;
Интерфейсы связи – RS-485, 2xRS-485 или оптопорт;
Функция управления нагрузкой.

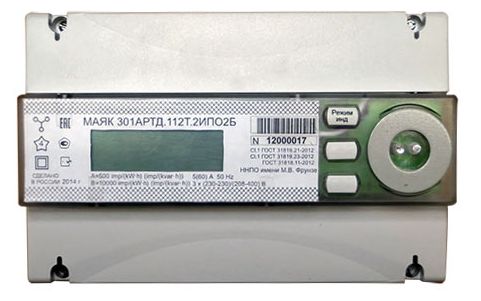

СЧЕТЧИКИ МАЯК 301АРТД

Номинальное напряжение – 3х57,7/100 или 3х(120 – 230)/(208 –400) В;
Базовый (максимальный) ток - 5 (60);
Номинальный (максимальный) ток – 5 (10) А;
Класс точности при измерении активной (реактивной) энергии - 1 или 0,5S (1);
Число тарифов – 4;
Интерфейсы связи – RS-485, 2xRS-485 или оптопорт.

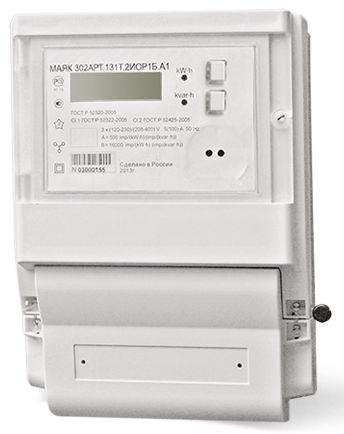

СЧЕТЧИКИ МАЯК 302АРТ

Номинальное напряжение – 3х57,7/100 или 3х(120 – 230)/(208 –400) В;
Базовый (максимальный) ток - 5 (60) или 5 (100) А;
Номинальный (максимальный) ток – 5 (10) А;
Класс точности при измерении активной (реактивной) энергии - 1 (2) или 0,5S (1);
Число тарифов – 8;
Функция управления нагрузкой (встроенное трехфазное реле с контролем состояния или сигнал);
Интерфейсы связи – RS-485, 2xRS-485 или оптопорт; встроенные модули - GSM, PLC, Ethernet, радмомодем (ZigBee-подобный).

СЧЕТЧИКИ МАЯК 302АРТД

Номинальное напряжение – 3х57,7/100 или 3х(120 – 230)/(208 –400) В;
Базовый (максимальный) ток - 5 (100) А;
Номинальный (максимальный) ток – 5 (10) А;
Класс точности при измерении активной (реактивной) энергии - 1 или 0,5S (1);
Число тарифов – 8;
Функция управления нагрузкой (встроенное трехфазное реле с контролем состояния или сигнал);
Интерфейсы связи – оптопорт, RS-485, GSM, PLC, RF.


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 301АРТ

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 301АРТ

Счетчики МАЯК 301АРТ предназначены для учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности. Счетчики могут использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.

ОСОБЕННОСТИ СЧЕТЧИКОВ МАЯК 301АРТ

  • Энергонезависимая память.
  • Тарифное расписание на четыре тарифа (на каждый день недели каждого месяца и исключительные дни каждого месяца).
  • Возможность задания для электросчетчика до 32-х исключительных дней.
  • Жидкокристаллический индикатор (ЖКИ) имеет пять циклических режимов индикации.
  • Интерфейсы связи – оптопорт, 2xRS-485 или RS-485 (возможно одновременное подключение к RS-485 и оптопорту).
  • Два импульсных (телеметрических) выхода.
  • В качестве датчиков тока используются токовые трансформаторы.
  • Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
  • Функция управления нагрузкой при превышении текущей мощности заданного лимита с последующим подключением к сети при снижении уровня нагрузки (сигнал).
  • Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ МАЯК 301АРТ

Класс точности при измерении:
   активной электроэнергии;
   реактивной электроэнергии


1 или 0,5S
1 или 2

Номинальное напряжение (Uном), В

3х57,7/100  или 3х(120 – 230)/(208 –400)

Установленный рабочий диапазон напряжения, В

от 0,9 до 1,1 Uном

Расширенный рабочий диапазон напряжения, В

от 0,8 до 1,15 Uном

Предельный рабочий диапазон напряжения, В

от 0 до 1,15 Uном

Базовый (максимальный) ток для электросчетчиков непосредственного включения (Iб/Iмакс), А
Номинальный (максимальный) ток для электросчетчиков, подключаемых через трансформатор (Iном/Iмакс), А

5 (60) или 5 (100)

5 (10)

Номинальное значение частоты, Гц

50

Пределы допускаемой погрешности измерения фазных напряжений, %

± 0,9

Пределы допускаемой погрешности измерения фазных токов, %:
   для электросчетчиков непосредственного включения:



      а) в диапазоне от Iб  до   Iмакс

± 5

      б) в диапазоне от 0,01Iб  до Iб

± [ 5 + 0,2( Iб/Iх  - 1)]

   для электросчетчиков  трансформаторного включения:



      а) в диапазоне от Iном до Iмакс

± 2

      б) в диапазоне от 0,01Iном до Iном

± [ 2 + 0,2( Iном/Iх  - 1)]

Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , %

± 0,15

Стартовый ток (чувствительность) при измерении активной (реактивной) электроэнергии, А, не более для :
   Iб (Iмакс) = 5(60) А, класс точности 1/2
   Iб (Iмакс) = 5(100) А, класс точности 1/2
   Iном (Iмакс) = 5(10) А, класс точности 1/2
   Iном (Iмакс) = 5(10) А, класс точности 0,5S/1



0,02 (0,025)
0,04 (0,05)
0,01 (0,015)
0,005 (0,01)

Постоянная электросчетчика при Iб(Iмакс)=5(60) А и Iб (Iмакс)=5(100) А,  имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)



500
10000
Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

5000
100000

Потребляемая мощность, В·А (Вт), не более:
   по цепи напряжения
   по цепи тока


2 (1,5)
0,1

Скорость обмена по последовательному порту, бод (бит/сек):
   RS-485

   оптический порт


1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
9600

Установленный диапазон рабочих температур, ˚С

от минус 40 до плюс 60

Количество тарифов

4

Точность хода часов внутреннего таймера лучше, с/сут

0,5

Срок сохранения информации при отключении питания, лет

10

Средняя наработка электросчетчика на отказ, ч, не менее

220000

Средний срок службы электросчетчика, лет, не  менее

30

Масса, кг, не более

1,1

Габаритные размеры, мм, не более

171х240х70


ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКОВ МАЯК 301АРТ

Условное обозначение

Интерфейс связи

Постоянная электросчетчика*
имп./(кВт×ч) , имп./(квар×ч)

Класс точности при измерении
активной/
реактивной
электроэнергии

Ток, А
Iб(Iмакс)
или
Iном(Iмакс)

Номинальное напряжение 3х(120 – 230)/(208 – 400) В (электросчетчики непосредственного включения)

МАЯК 301АРТ.111Т.2ИПО2Б

Оптопорт
RS-485

500/10000

1/2

5 (60)

МАЯК 301АРТ.111Т.2ИО2Б

Оптопорт

500/10000

1/2

5 (60)

МАЯК 301АРТ.131Т.2ИПО2Б

Оптопорт
RS-485

500/10000

1/2

5 (100)

МАЯК.301АРТ.131Т.2ИО2Б

Оптопорт

500/10000

1/2

5 (100)

МАЯК 301АРТ.111Т.2ИППО2Б

Оптопорт
2хRS-485

500/10000

1/2

5 (60)

МАЯК 301АРТ.131Т.2ИППО2Б

Оптопорт
2хRS-485

500/10000

1/2

5 (100)

Номинальное напряжение 3х(120 – 230)/(208 – 400) В (электросчетчики, включаемые через трансформаторы тока)

МАЯК 301АРТ.151Т.2ИПО2Б

Оптопорт
RS-485

5000/100000

1/2

5 (10)

МАЯК 301АРТ.151Т.2ИО2Б

Оптопорт

5000/100000

1/2

5 (10)

МАЯК 301АРТ.151Т.2ИППО2Б

Оптопорт
2хRS-485

5000/100000

1/2

5 (10)

Номинальное напряжение 3х57,7/100 В (электросчетчики, включаемые через трансформаторы тока и трансформаторы напряжения)

МАЯК 301АРТ.253Т.2ИПО2Б

Оптопорт
RS-485

5000/100000

0,5S/1

5 (10)

МАЯК 301АРТ.253Т.2ИО2Б

Оптопорт

5000/100000

0,5S/1

5 (10)

МАЯК 301АРТ.253Т.2ИППО2Б

Оптопорт
2хRS-485

5000/100000

0,5S/1

5 (10)

* В скобках указана постоянная электросчетчика в режиме поверки.


КУПИТЬ ЭЛЕКТРОСЧЕТЧИК МАЯК 301АРТ

Ознакомиться с ценами и купить трехфазный многотарифный счетчик электроэнергии МАЯК 301АРТ по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК Т301АРТ

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК Т301АРТ

Счетчики МАЯК Т301АРТ предназначены для учета активной и реактивной энергии прямого и обратного направления в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности. Счетчики могут использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.

ОСОБЕННОСТИ СЧЕТЧИКОВ МАЯК Т301АРТ

  • Энергонезависимая память.
  • Тарифное расписание на четыре тарифа по  восьми типам дней в двенадцати сезонах.
  • Возможность задания для электросчетчика до 32-х исключительных дней (праздничных и перенесенных).
  • Жидкокристаллический индикатор (ЖКИ) с подсветкой.
  • Равноприоритетные независимые интерфейсы связи оптопорт и RS-485, которые поддерживают ASCII символьный протокол. Возможно одновременное подключение к RS-485 и оптопорту.
  • Два конфигурируемых изолированных импульсных выхода.
  • В качестве датчиков тока используются токовые трансформаторы.
  • Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,4 с/сутки).
  • Формирование сигнала управления нагрузкой по различным программируемым критериям.
  • Две электронные пломбы.
  • Повышенная надежность от несанкционированного доступа (три уровня доступа - доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора). Кроме парольной защиты предусмотрены возможности фиксации даты и времени последнего отключения счетчика от сети питания, последнего включения электросчетчика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКА Т301АРТ

Класс точности при измерении:
   активной энергии
   реактивной энергии
1 или 0,5S
1
Номинальное напряжение (Uном), В 3х57,7/100  или 3х(120 – 230)/(208 –400)
Установленный рабочий диапазон напряжения, В от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения, В от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения, В от 0 до 1,15 Uном
Базовый/максимальный ток для электросчетчиков непосредственного включения (Iб/Iмакс), А 5 (60) или 5 (100)
Номинальный/максимальный ток для электросчетчиков, подключаемых через трансформатор (Iном/Iмакс), А 5 (10)
Номинальное значение частоты, Гц 50
Пределы допускаемой погрешности измерения фазных напряжений, % ± 0,9
Пределы допускаемой погрешности измерения фазных токов, %:
- для электросчетчиков непосредственного включения:
   а) в диапазоне от Iб до Iмакс            ± 5
   б) в диапазоне от 0,01Iб  до Iб     ± [ 5 + 0,2( Iб/Iх  - 1)]
- для    электросчетчиков  трансформаторного включения:
   а) в диапазоне от Iном до Iмакс            ± 2
   б) в диапазоне от 0,01Iном до Iном     ± [ 2 + 0,2( Iном/Iх  - 1)]
Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , %   ± 0,15
Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более для:
   Iб (Iмакс) = 5(60) А,  класс точности 1 (1)
   Iб (Iмакс) = 5(100) А, класс точности 1 (1)
   Iном (Iмакс) = 5(10) А, класс точности 0,5S (1)

0,02 (0,02)
0,04 (0,04)
0,005 (0,01)
Постоянная электросчетчика при Iб(Iмакс)=5(60) А и    Iб (Iмакс)=5(100) А,  имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

500
10000
Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

5000
100000
Потребляемая мощность, В·А (Вт), не более:
   по цепи напряжения
   по цепи тока
2 (1,5)
0,1
Скорость обмена по последовательному порту, бод (бит/сек):
   RS-485
   оптический порт		 9600
9600
Установленный диапазон рабочих температур, oС от - 40 до + 60
Количество тарифов 4
Точность хода часов внутреннего таймера лучше, с/сут 0,4
Срок сохранения информации при отключении питания, лет 10
Средняя наработка электросчетчика на отказ, ч, не менее 220000
Средний срок службы электросчетчика, лет, не  менее 30
Масса, кг, не более 1,1
Габаритные размеры, мм, не более 171х240х70


ВАРИАНТЫ ИСПОЛНЕНИЯ СЧЕТЧИКОВ МАЯК Т301АРТ

Условное обозначение
 Тип интерфейса Постоянная
электросчетчика* имп./(кВт∙ч)
[имп./(квар∙ч)]		 Класс точности Ток, А
Iб (Iмакс)
или
Iном(Iмакс)
Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики непосредственного включения)
МАЯК Т301АРТ.112Т.2ИПО2Б
 Оптопорт
RS-485		 500/(10000) 1 (1) 5 (60)
МАЯК Т301АРТ.112Т.2ИО2Б
 Оптопорт 500/(10000) 1 (1) 5 (60)
МАЯК Т301АРТ.132Т.2ИПО2Б
 Оптопорт
RS-485		 500/(10000) 1 (1) 5 (100)
МАЯК Т301АРТ.132Т.2ИО2Б
 Оптопорт 500/(10000) 1 (1) 5 (100)
Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики, включаемые через трансформаторы тока)
МАЯК Т301АРТ.153Т.2ИПО2Б
 Оптопорт
RS-485		 5000/(100000) 0,5S (1) 5 (10)
МАЯК Т301АРТ.153Т.2ИО2Б
 Оптопорт 5000/(100000) 0,5S (1) 5 (10)
Номинальное напряжение 3х57,7/100 В (электросчетчики, включаемые через трансформаторы тока и трансформаторы напряжения)
МАЯК Т301АРТ.253Т.2ИПО2Б
 Оптопорт
RS-485		 5000/(100000) 0,5S (1) 5 (10)
МАЯК Т301АРТ.253Т.2ИО2Б
 Оптопорт 5000/(100000) 0,5S (1) 5 (10)

*В скобках указана постоянная электросчетчика в режиме поверки


КУПИТЬ СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК Т301АРТ

Ознакомиться с ценами и купить трехфазный многотарифный счетчик электроэнергии МАЯК Т301АРТ по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 301АРТД

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 301АРТД

Счетчики 301АРТД предназначены для учета активной и реактивной энергии в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц, дифференцированного как по времени суток, так и по уровню потребляемой электроэнергии и мощности.

ОСОБЕННОСТИ СЧЕТЧИКОВ МАЯК 301АРТД


  • Энергонезависимая память.
  • Тарифное расписание на четыре тарифа (на каждый день недели каждого месяца и исключительные дни каждого месяца).
  • Возможность задания для электросчетчика до 32-х исключительных дней (праздничных и перенесенных).
  • Жидкокристаллический индикатор (ЖКИ) с подсветкой.
  • Равноприоритетные независимые интерфейсы связи оптопорт и/или RS-485, которые поддерживают ASCII символьный протокол. Возможно одновременное подключение к RS-485 и оптопорту.
  • Два импульсных (телеметрических) выхода.
  • В качестве датчиков тока используются токовые трансформаторы.
  • Встроенный микроконтроллер.
  • Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,4 с/сутки).
  • Функция управления нагрузкой.
  • Две электронные пломбы.
  • Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).
  • Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА МАЯК 301АРТД

Класс точности при измерении:
   активной энергии
   реактивной энергии
1 или 0,5S
1
Номинальное напряжение (Uном), В 3х57,7/100  или 3х(120 – 230)/(208 –400)
Установленный рабочий диапазон напряжения, В от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения, В от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения, В от 0 до 1,15 Uном
Базовый (максимальный) ток для электросчетчиков непосредственного включения (Iб/Iмакс), А 5 (60)
Номинальный (максимальный) ток для электросчетчиков, подключаемых через трансформатор (Iном/Iмакс), А 5 (10)
Номинальное значение частоты, Гц 50
Пределы допускаемой погрешности измерения фазных напряжений, % ± 0,9
Пределы допускаемой погрешности измерения фазных токов, %:
- для электросчетчиков непосредственного включения:
   а) в диапазоне от Iб до Iмакс ± 5
   б) в диапазоне от 0,01Iб  до Iб     ± [ 5 + 0,2( Iб/Iх  - 1)]
- для электросчетчиков трансформаторного включения:
   а) в диапазоне от Iном до Iмакс ± 2
   б) в диапазоне от 0,01 Iном до Iном ± [ 2 + 0,2( Iном Iх  - 1)]
Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, %   ± 0,15
Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более:
   Iб (Iмакс) = 5(60) А,  класс точности 1 (1)
   Iном (Iмакс) = 5(10) А, класс точности 0,5S (1)

0,02 (0,02)
0,005 (0,01)
Постоянная электросчетчика при Iб(Iмакс)=5(60) А,  имп./кВт×ч [(имп./квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

500
10000
Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп./кВт×ч [(имп./квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

5000
100000
Потребляемая мощность, В·А (Вт), не более:
   по цепи напряжения
   по цепи тока
2 (1,5)
0,1
Скорость обмена по последовательному порту, бод (бит/сек) 9600
Установленный диапазон рабочих температур, oС от - 40 до + 60
Количество тарифов 4
Точность хода часов внутреннего таймера лучше, с/сут 0,4
Срок сохранения информации при отключении питания, лет 16
Средняя наработка электросчетчика на отказ, ч, не менее 220000
Средний срок службы электросчетчика, лет, не  менее 30
Межповерочный интервал, лет 16
Масса, кг, не более 0,75
Габаритные размеры, мм, не более 171х110х67


ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА МАЯК 301АРТД

Условное обозначение электросчетчика Интерфейс связи Постоянная электросчетчика*,
имп./(кВт×ч) , имп./(квар×ч)		 Класс точности при измерении
активной
(реактивной)
энергии		 Ток, А
Iб(Iмакс) или Iном(Iмакс)
Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики непосредственного включения)
МАЯК 301АРТД.112Т.2ИПО2Б
 Оптопорт
RS-485		 500/(10000) 1 (1) 5 (60)
МАЯК 301АРТД.112Т.2ИО2Б
 Оптопорт 500/(10000) 1 (1) 5 (60)
Номинальное напряжение 3х(120 – 230)/(208 –400) В (электросчетчики, включаемые через трансформаторы тока)
МАЯК 301АРТД.153Т.2ИПО2Б
 Оптопорт
RS-485		 5000/(100000) 0,5S (1) 5 (10)
МАЯК 301АРТД.153Т.2ИО2Б
 Оптопорт 5000/(100000) 0,5S (1) 5 (10)
Номинальное напряжение 3х57,7/100 В (электросчетчики, включаемые через трансформаторы тока и трансформаторы напряжения)
МАЯК 301АРТД.253Т.2ИПО2Б
 Оптопорт
RS-485		 5000/(100000) 0,5S (1) 5 (10)
МАЯК 301АРТД.253Т.2ИО2Б
 Оптопорт 5000/(100000) 0,5S (1) 5 (10)

* В скобках указана постоянная электросчетчика в режиме поверки.


КУПИТЬ СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 301АРТД

Ознакомиться с ценами и купить трехфазный многотарифный счетчик электроэнергии МАЯК 301АРТД по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 302АРТ

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 302АРТ

Счетчики МАЯК 302АРТ предназначены для учета активной и реактивной электроэнергии прямого и обратного направлений в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц.
Счетчики могут использоваться автономно или в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

ОСОБЕННОСТИ СЧЕТЧИКОВ МАЯК 302АРТ


  • Энергонезависимая память.
  • Встроенный микроконтроллер.
  • Жидкокристаллический индикатор (ЖКИ) с подсветкой.
  • Интерфейсы связи – RS-485, 2xRS-485 и/или оптопорт.
  • Дополнительные интерфейсные модули – GSM, PLC, Ethernet, радиомодем (ZigBee подобный).
  • Два импульсных (телеметрических) выхода.
  • В качестве датчиков тока используются токовые трансформаторы.
  • Встроенные часы реального времени с высокой точностью хода (не хуже 0,4 с/сутки).
  • Две электронные пломбы (для фиксации времени вскрытия клеммной крышки и времени вскрытия крышки электросчетчика).
  • Функция управления нагрузкой (встроенное трехфазное реле с контролем состояния или сигнал).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА МАЯК 302АРТ

Класс точности при измерении:
   активной электроэнергии
   реактивной электроэнергии
1 или 0,5S
1 или 2
Номинальное напряжение (Uном), В 3х57,7/100  или 3х(120 – 230)/(208 –400)
Установленный рабочий диапазон напряжения, В от 0,9 до 1,1 Uном
Расширенный рабочий диапазон напряжения, В от 0,8 до 1,15 Uном
Предельный рабочий диапазон напряжения, В от 0 до 1,15 Uном
Базовый (максимальный) ток для электросчетчиков непосредственного включения (Iб/Iмакс), А
Номинальный (максимальный) ток для электросчетчиков, включаемых через трансформатор (Iном/Iмакс), А		 5 (60) или 5 (100)

5 (10)
Номинальное значение частоты, Гц 50
Пределы допускаемой погрешности измерения фазных напряжений, % ± 0,9
Пределы допускаемой погрешности измерения фазных токов, %:
   для электросчетчиков непосредственного включения:
      в диапазоне от Iб до Iмакс            ± 5
      в диапазоне от 0,01Iб до Iб     ± [ 5 + 0,2( Iб/Iх  - 1)]
   для электросчетчиков трансформаторного включения:
      в диапазоне от Iном до Iмакс            ± 2
      в диапазоне от 0,01Iном до Iном     ± [ 2 + 0,2( Iном/Iх  - 1)]
Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , %   ± 0,15
Стартовый ток (чувствительность) при измерении активной (реактивной) электроэнергии, А, не более для :
   Iб (Iмакс) = 5(60) А, класс точности 1/2
   Iб (Iмакс) = 5(100) А, класс точности 1/2
   Iном (Iмакс) = 5(10) А, класс точности 0,5S/1

0,02 (0,025)
0,02 (0,025)
0,005 (0,01)
Постоянная электросчетчика при Iб(Iмакс)=5(60) А и Iб (Iмакс)=5(100) А,  имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)
Постоянная электросчетчика при Iном(Iмакс)=5(10) А, имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

500
16000


5000
160000
Потребляемая мощность, В·А (Вт), не более:
   по цепи напряжения
   по цепи тока
9 (1,9)
0,1
Скорость обмена по последовательному порту, бод (бит/сек):
   RS-485

   оптический порт
1200, 2400, 4800, 9600, 19200, 38400
9600
Установленный диапазон рабочих температур, ˚С от минус 40 до плюс 60
Количество тарифов 8
Точность хода часов внутреннего таймера не хуже, с/сут 0,4
Срок сохранения информации при отключении питания, лет 10
Средняя наработка электросчетчика на отказ, ч, не менее 220000
Средний срок службы электросчетчика, лет, не  менее 30
Масса, кг, не более 1,4
Габаритные размеры, мм, не более 171,15х239,7х72,9



КУПИТЬ СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 302АРТ

Ознакомиться с ценами и купить трехфазный многотарифный счетчик электроэнергии МАЯК 302АРТ по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи


СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 302АРТД

СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 302АРТД

Счетчики МАЯК 302АРТД предназначены для многотарифного учета активной и реактивной электрической энергии прямого и обратного направления в трехпроводных и четырехпроводных сетях переменного тока частотой 50 Гц. Счетчики могут использоваться автономно или в составе автоматизированных систем учета и контроля электрической энергии (АИИС КУЭ) с заранее установленной программой и возможностью установки (коррекции) соответствующего тарифного расписания.

ОСОБЕННОСТИ СЧЕТЧИКОВ МАЯК 302АРТД


  • Энергонезависимая память.
  • Жидкокристаллический индикатор с подсветкой.
  • Интерфейсы связи – оптопорт, RS-485, GSM, PLC, RF.
  • Два импульсных (телеметрических) выхода.
  • Встроенный микроконтроллер.
  • В качестве датчиков тока используются шунты.
  • Встроенный в счетчик блок питания обеспечивает работу счетчика при прерывании одной, двух фаз, фазы и «нуля» при четырехпроводной схеме подключения, и при прерывании одной фазы при трехпроводной схеме подключения.
  • Две электронные пломбы.
  • Функция управления нагрузкой (сигнал). В нескольких вариантах исполнения счетчика предусмотрено наличие встроенного реле для управления нагрузкой.
  • Повышенная надежность от несанкционированного доступа (два уровня доступа; возможность фиксации даты и времени последнего отключения счетчика от сети питания, последнего включения счетчика, а также моментов вскрытия клеммной колодки и корпуса счетчика).
  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
  • Корпус – вариант исполнения счетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА МАЯК 302АРТД

Класс точности при измерении энергии прямого и обратного направления:
   активной
   реактивной

1 или 0,5S
1

Номинальное напряжение (Uном), В

3х57,7/100  или
3х(120 – 230)/(208 –400)

Установленный рабочий диапазон напряжения, В

от 0,9 до 1,1 Uном

Расширенный рабочий диапазон напряжения, В

от 0,8 до 1,15 Uном

Предельный рабочий диапазон напряжения, В

от 0 до 1,15 Uном

Базовый (максимальный) ток для счетчиков непосредственного включения (Iб(Iмакс)), А
Номинальный (максимальный) ток для счетчиков, подключаемых через трансформатор (Iном (Iмакс)), А

5 (100)

5 (10)

Номинальное значение частоты, Гц

50

Пределы допускаемой погрешности измерения фазных напряжений, %

± 0,9

Пределы допускаемой погрешности измерения фазных токов, %:
для счетчиков непосредственного включения:



   а) в диапазоне от Iб до Iмакс

± 5

   б) в диапазоне от 0,01Iб  до Iб

± [ 5 + 0,2( Iб/Iх  - 1)]

для счетчиков трансформаторного включения:



   а) в диапазоне от Iном  до Iмакс

± 2

   б) в диапазоне от 0,01Iном до Iном

± [ 2 + 0,2( Iном/Iх  - 1)]

Пределы допускаемой погрешности измерения частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц , %



± 0,15

Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более:
   Iб (Iмакс) = 5(100) А, класс точности 1/1
   Iном (Iмакс) = 5(10) А, класс точности 0,5S/1

0,02 (0,02)
0,005 (0,01)

Постоянная счетчика при Iб (Iмакс)=5(100) А,  имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

Постоянная счетчика при Iном(Iмакс)=5(10) А, имп/кВт×ч [(имп/квар·ч)]
   в основном режиме (А)
   в режиме поверки (В)

500
16000


5000
160000

Потребляемая мощность, В·А (Вт), не более:
   по цепи напряжения
   по цепи тока

9 (1,9)
0,1

Скорость обмена информацией, бит/сек:
   по оптическому порту
   по порту RS-485

9600
1200, 2400, 4800, 9600, 19200, 38400

Установленный диапазон рабочих температур, ˚С

от - 40 до + 60

Количество тарифов

8

Точность хода часов внутреннего таймера лучше, с/сут

0,4

Срок сохранения информации при отключении питания, лет

10

Средняя наработка счетчика на отказ, ч, не менее

220000

Средний срок службы счетчика, лет, не  менее

30

Масса, кг, не более

0,8

Габаритные размеры, мм, не более

171х110х67


ВАРИАНТЫ ИСПОЛНЕНИЯ СЧЁТЧИКОВ МАЯК 302АРТД


Условное обозначение счетчика

Тип интерфейса
и антенны



Управ-
ление нагрузкой

Постоянная счетчика*
имп./(кВт∙ч)
[имп./(квар∙ч)]

Класс точно-
сти

Ток, А
Iб (Iмакс)
или
Iном(Iмакс)

Номинальное напряжение 3х(120 – 230)/(208 –400) В (счетчики непосредственного включения)

МАЯК 302АРТД.132Ш.2ИОПЖ2Б.A1

Оптопорт, RS-485,
GSM MG323-B
(МНЯК.687242.027)
внешняя Adactus
ADA-0062-SMA-M

сигнал

500/(16000)

1/1

5 (100)

МАЯК 302АРТД.132Ш.2ИОС2Б

Оптопорт, PLC

сигнал

500/(16000)

1/1

5 (100)

МАЯК 302АРТД.132Ш.2ИОР2Б

Оптопорт,
RF (PIM_ISM 2400.2
ИЛГШ.464512.004-2)
встроенная в счетчик
47950-1011 (molex)

сигнал

500/(16000)

1/1

5 (100)

МАЯК 302АРТД.132Ш.2ИОР2Б.A1

Оптопорт,
RF (PIM_ISM 2400.2
ИЛГШ.464512.004-2)
внешняя
BY-2400-01 R/A SMA-M

сигнал

500/(16000)

1/1

5 (100)

МАЯК 302АРТД.132Ш.2ИПО2Б

Оптопорт, RS-485

сигнал

500/(16000)

1/1

5 (100)

Номинальное напряжение 3х(120 – 230)/(208 –400) В (счетчики, включаемые через трансформаторы тока)

МАЯК 302АРТД.153Ш.2ИОПЖ2Б.A1

Оптопорт, RS-485,
GSM MG323-B
(МНЯК.687242.027)
внешняя Adactus
ADA-0062-SMA-M

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.153Ш.2ИОС2Б

Оптопорт, PLC

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.153Ш.2ИОР2Б

Оптопорт,
RF (PIM_ISM 2400.2
ИЛГШ.464512.004-2)
встроенная в счетчик
47950-1011 (molex)

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.153Ш.2ИОР2Б.A1

Оптопорт,
RF (PIM_ISM 2400.2
ИЛГШ.464512.004-2)
внешняя
BY-2400-01 R/A SMA-M

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.153Ш.2ИПО2Б

Оптопорт, RS-485

сигнал

5000/(160000)

0,5S/1

5 (10)

Номинальное напряжение 3х57,7/100 В (счетчики, включаемые через трансформаторы тока и трансформаторы напряжения)

МАЯК 302АРТД.253Ш.2ИОПЖ2Б.A1

Оптопорт, RS-485,
GSM MG323-B
(МНЯК.687242.027)
внешняя Adactus
ADA-0062-SMA-M

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.253Ш.2ИОР2Б

Оптопорт
RF (PIM_ISM 2400.2
ИЛГШ.464512.004-2)
встроенная в счетчик
47950-1011 (molex)

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.253Ш.2ИОР2Б.A1

Оптопорт
RF (PIM_ISM 2400.2
ИЛГШ.464512.004-2)
внешняя
BY-2400-01 R/A SMA-M

сигнал

5000/(160000)

0,5S/1

5 (10)

МАЯК 302АРТД.253Ш.2ИПО2Б

Оптопорт, RS-485

сигнал

5000/(160000)

0,5S/1

5 (10)

* В скобках указана постоянная счётчика в режиме поверки


КУПИТЬ СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ МАЯК 302АРТД

Ознакомиться с ценами и купить трехфазный многотарифный счетчик электроэнергии МАЯК 302АРТД по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи

По вопросам продаж и поддержки
