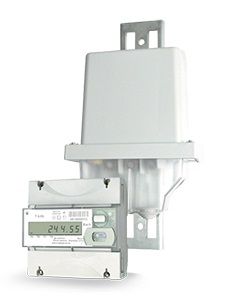

ЭЛЕКТРОСЧЕТЧИКИ НАРУЖНЫЕ МАЯК 103АРТН
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке многотарифный счетчик с разветвленной структурой МАЯК 103АРТН со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
КУПИТЬ ЭЛЕКТРОСЧЕТЧИК МАЯК 103АРТН
Ознакомиться с ценами и купить однофазный счетчик наружной установки МАЯК 103АРТН по цене завода-производителя вы можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ СЧЕТЧИКОВ МАЯК 103АРТН
Счетчики предназначены для учета активной и реактивной электронергии прямого и обратного направления в однофазных сетях переменного тока частотой 50 Гц. Счетчики могут использоваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АИИС КУЭ).
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ СЧЕТЧИКОВ МАЯК 103АРТН
- Энергонезависимая память.
- Жидкокристаллический индикатор с подсветкой на терминале.
- Интерфейсы связи – независимый оптический интерфейс; магистральный (для связи с УСПД) – PLC, RF ISM 2400 MHz, GSM; локальный (для связи с терминалом) - RF ISM 868 MHz.
- Программируемый импульсный выход.
- Встроенный микроконтроллер.
- Функция управления нагрузкой (реле или сигнал).
- Две электронные пломбы
- Повышенная надежность от безучетного потребления.
- Повышенная надежность от несанкционированного доступа (три уровня доступа).
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКОВ МАЯК 103АРТН
Счетчики ведут многотарифный учет электрической энергии в восьми тарифных зонах. Счетчики ведут следующие архивы тарифицированной учтенной энергии:
- значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;
- значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;
- значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 125 суток;
- минимальные и максимальные значения фазного напряжения каждого получаса в течение 125 суток;
- минимальные и максимальные значения фазного напряжения за сутки в течение 125 суток.
Счетчики формируют и ведут журнал событий, в котором фиксируются времена начала и окончания событий:
- времени и даты снятия и возобновления подачи напряжения (150 записей);
- времени и даты, причина срабатывания размыкателя нагрузки (150 записей);
- времени и даты включения нагрузки (100 записей);
- времени и даты перепрограммирования тарифного расписания (150 записей);
- изменение значения максимальной мощности при ограничении энергопотребления (150 записей);
- значение максимальной мощности при формировании команды на отключение (150 записей);
- статусная информация о сбоях и ошибках в работе основных узлов счетчика (150 записей);
- времени и даты открытия и закрытия крышки корпуса (150 записей);
- времени и даты открытия и закрытия клеммной колодки (150 записей);
- времени и даты до и после коррекции времени (150 записей);
- времени и даты отклонения показателей качества электроэнергии (150 записей).
Счетчики ведут профиль мощности со временем интегрирования 30 минут для активной и реактивной энергии прямого и обратного направления, максимальной активной и реактивной мощности прямого и обратного направления.
Жидкокристаллический индикатор терминала счетчика обеспечивает циклическое отображение следующей информации:
- накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;
- накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;
- даты и времени;
- действующего значения напряжения;
- действующего значения тока;
- частоты;
- мгновенного значения температуры (справочно);
- действующего значения активной мощности прямого и обратного направления;
- действующего значения реактивной мощности прямого и обратного направления;
- действующего значения полной мощности прямого и обратного направления;
- косинус φ (справочно), тангенс φ (справочно);
- действующего тарифа;
- состояния встроенной батареи;
- состояния встроенных модемов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА МАЯК 103АРТН
|
Класс точности при измерении активной (реактивной) энергии |
1 |
|
Номинальное напряжение, В |
230 |
|
Установленный рабочий диапазон напряжения, В |
от 198 до 253 |
|
Расширенный рабочий диапазон напряжения, В |
от 160 до 265 |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 265 |
|
Базовый (максимальный ток), А |
5 (100) |
|
Номинальное значение частоты, Гц |
50 |
|
Стартовый ток (чувствительность) при измерении активной (реактивной) энергии, А, не более |
0,02 (0,02) |
|
Пределы допускаемой основной относительной погрешности при измерении напряжения в диапазоне напряжений от 160 до 265 В, % |
±0,9 |
|
Пределы допускаемой основной относительной погрешности при измерении токов δi, %: |
±0,9 |
|
Пределы допускаемой основной относительной погрешности при измерении частоты сети в рабочем диапазоне частот от 47,5 до 52,5 Гц, % |
±0,15 |
|
Постоянная счетчика, имп./(кВт·ч) [имп./(квар·ч)]: |
|
|
Потребляемая мощность, Вт (В·А), не более: |
|
|
Потребляемая мощность терминала, Вт (В·А), не более |
1,3 (1,8) |
|
Скорость обмена информацией, бит/с: |
|
|
Установленный диапазон рабочих температур, ˚С: |
от - 40 до + 70 |
|
Количество тарифов |
8 |
|
Точность хода часов внутреннего таймера лучше, с/сут, лучше |
0,4 |
|
Срок сохранения информации при отключении питания, лет |
16 |
|
Средняя наработка на отказ, ч, не менее |
220000 |
|
Средний срок службы счетчика, лет, не менее |
30 |
|
Масса, кг, не более: |
0,95 |
|
Габаритные размеры, мм, не более: |
350х182,5х104 |
ВАРИАНТЫ ИСПОЛНЕНИЯ ЭЛЕКТРОСЧЕТЧИКА МАЯК 103АРТН
| Условное обозначение |
Тип интерфейса |
Управление нагрузкой |
Ток, А |
|
МАЯК 103АРТН.132Ш.2ИОР2Б |
Оптопорт, радиоканал |
сигнал |
5(100) |
|
МАЯК 103АРТН.132Ш.2ИОР1Б |
Оптопорт, радиоканал |
реле |
5(100) |
|
МАЯК 103АРТН.132Ш.2ИОЖ2Б |
Оптопорт, GSM |
сигнал |
5(100) |
|
МАЯК 103АРТН.132Ш.2ИОЖ1Б |
Оптопорт, GSM |
реле |
5(100) |
|
МАЯК 103АРТН.132Ш.2ИОС2Б |
Оптопорт, |
сигнал |
5(100) |
|
МАЯК 103АРТН.132Ш.2ИОС1Б |
Оптопорт, |
реле |
5(100) |
