СЧЕТЧИКИ ГАЗА ИРВИС-РС4М
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета газа более 5 лет. Предлагаем к поставке газовые счетчики RVG по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Вихревой расходомер-счетчик газа ИРВИС-РС4М (до 2014 г. название ИРВИС-РС4) представляет собой комплектный, законченный узел коммерческого (технологического) учета газа, аттестованный органами Госстандарта.
- ИРВИС-РС4М предназначен для ведения коммерческих расчетов между поставщиком и потребителем газа.
- ИРВИС-РС4М выпускается в нескольких модификациях, позволяющих вести учет различных газовых сред.
- ИРВИС-РС4М-ППС – измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.
- ИРВИС-РС4М-ДДП – измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.
- ИРВИС-РС4М-Пар - измерение водяного пара и др. газов с температурой до +250 °С.
КУПИТЬ СЧЕТЧИК ГАЗА ИРВИС-РС4М
Ознакомиться с ценами и купить вихревой расходомер-счетчик газа ИРВИС-РС4М по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ПРЕИМУЩЕСТВА ВИХРЕВЫХ СЧЕТЧИКОВ ИРВИС-РС4М
- Высокая точность измерений;
- Широкий диапазон измерений;
- Стабильность метрологических характеристик;
- Возможность работы на нестационарных потоках;
- Нечувствительность к гидравлическим ударам;
- Стойкость к загрязнениям;
- Простота монтажа;
- Простота и удобство в эксплуатации;
- Отсутствие подвижных частей, подверженных износу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ ИРВИС-РС4М
| Рабочий газ | природный газ, попутный нефтяной газ, водяной пар, воздух, азот, углекислый газ и др. неагрессивные газы | |
| Погрешность измеренного объема приведенного к стандартным условиям, для модификации ИРВИС-РС4М-Пп-1 |
... не более 1% при Qпер...Qнаиб ... не более (0,5+2Qпор/Q)% при Qпор...Qпер |
|
| Погрешность измеренного объема приведенного к стандартным условиям, для модификации ИРВИС-РС4М-Пп-0,7 |
... не более 0,7% при Qпер...Qнаиб ... не более (0,1+2,4Qпор/Q)% при Qпор...Qпер |
|
| Диаметры условного прохода | 50, 80, 100, 150, 200, 300 мм | |
| Давление измеряемого газа (абс.) | от 0,05 до 10 МПа | |
| Температура измеряемого газа | от -40 до +250°С | |
| Температура окружающей среды | от -40 до +45°С | |
| Питание | 220 (+140-130) В, 50 ±1Гц | |
| Взрывозащита | 1ExibdIIСT4X | |
| Межповерочный интервал | 3 года | |
| Методика периодической поверки | безпроливная (имитационная) | |
ПРИНЦИП РАБОТЫ СЧЕТЧИКОВ ГАЗА ИРВИС-РС4М
Принцип действия расходомера-счетчика газа ИРВИС-РС4М основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела (генератор вихрей).
Детектирование вихрей в зависимости от модификации счетчика происходит двумя типами чувствительных элементов: термоанемометром и датчиком пульсаций давления.
Благодаря тому, что чувствительные элементы детекторов вихрей вынесены из потока газа и размещены в канале перетока тела обтекания, расходомеры-счетчики ИРВИС-РС4М отличаются повышенной стойкостью к загрязнению газа.
Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.
Высокая точность и качество
Отсутствие подвижных частей, подверженных износу, самоочищение генератора вихрей (тела обтекания) за счет срыва вихрей, вынос детекторов вихрей из потока газа в канал перетока обеспечивают высокую стабильность метрологических характеристик счетчика ИРВИС-РС4М во время эксплуатации. Использование математического фильтра НПП "Ирвис" для обработки частотного вихревого сигнала обеспечивает высокую точность измерений, отсутствие дрейфа нуля и явления "самоход".
Благодаря образцовой метрологической базе НПП "Ирвис", обеспечивающей возможность исследования и градуировки приборов во всем диапазоне расходов, температур и давлений, а также исследования приборов при измерении пульсирующих потоков газа, приборы производства НПП "Ирвис" не имеют дополнительной погрешности, вызванной различиями условий градуировки и условий эксплуатации расходомеров-счетчиков газа "ИРВИС-РС4М".

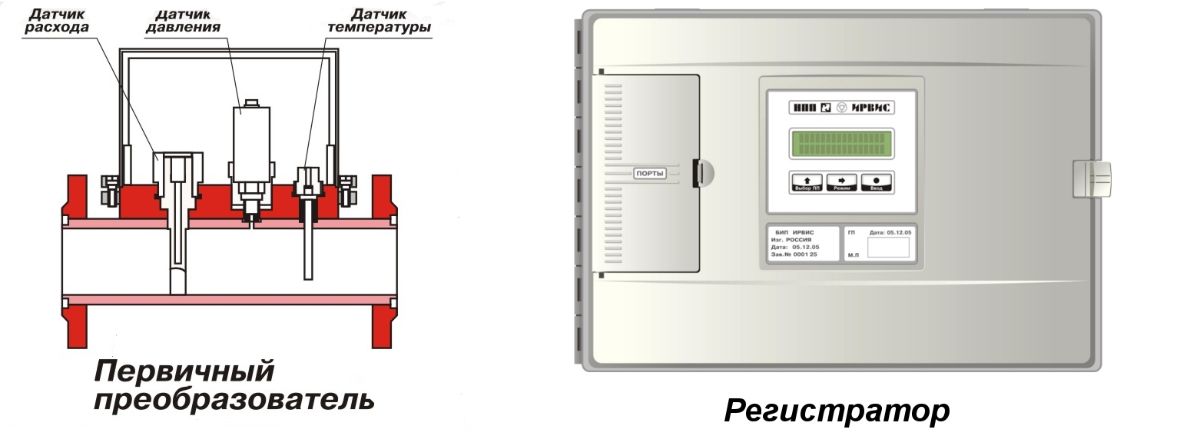

Первичный преобразователь ИРВИС-РС4М
Первичный преобразователь представляет собой отрезок трубопровода с фланцами, в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.
Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме "да", "нет", его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.
Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4...20 мА.
Датчик температуры представляет собой первичный преобразователь температуры (термосопротивление платиновое с нормирующим усилителем 4...20мА).
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа и по цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор - "БИП" (блок интерфейса и питания).
Регистратор ИРВИС-РС4М
Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.
Съем информации с регистратора возможен несколькими способами:
- Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
- Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
- Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
- Для оперативного контроля регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.
Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве "констант".
При выходе прибора из строя учет газа ведется по условно-постоянным значениям, вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.

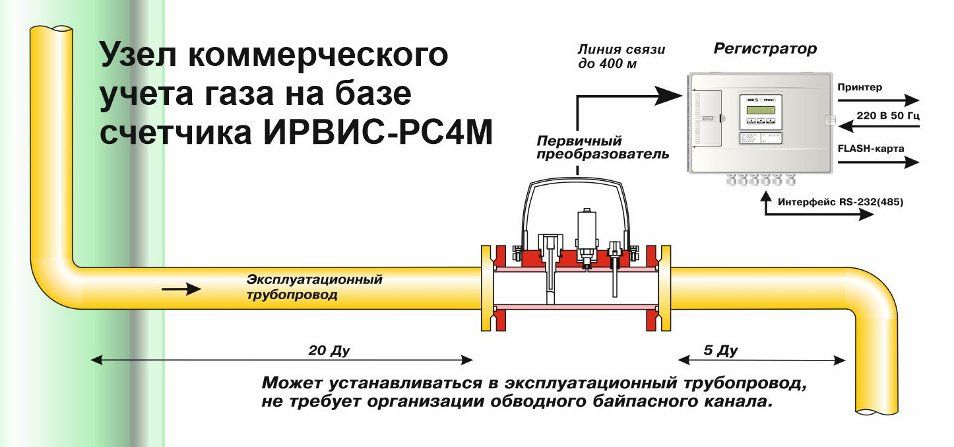

Монтаж и установка ИРВИС-РС4М
Первичный преобразователь расходомера-счетчика газа ИРВИС-РС4М может быть установлен в горизонтальный, вертикальный или наклонный трубопровод. В связи с тем, что расходомер практически не загромождает проход трубопровода, в месте установки первичного преобразователя не требуется организация обводного байпасного канала. Для удобства монтажа в базовый комплект поставки включен монтажный комплект, состоящий из ответных фланцев, габаритной катушки имитатора, уплотнительных колец, крепежа, 10 м. соединительного кабеля. Для снижения требований к квалификации монтажной организации и повышения точности измерений в комплект поставки может быть включен прямолинейный измерительный участок, аттестованный заводом изготовителем (вариант "врезки" "И" Приложение 5.2 Руководства по эксплуатации).
