СЧЕТЧИКИ ГАЗА TZ/FLUXI
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики TZ/FLUXI по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.

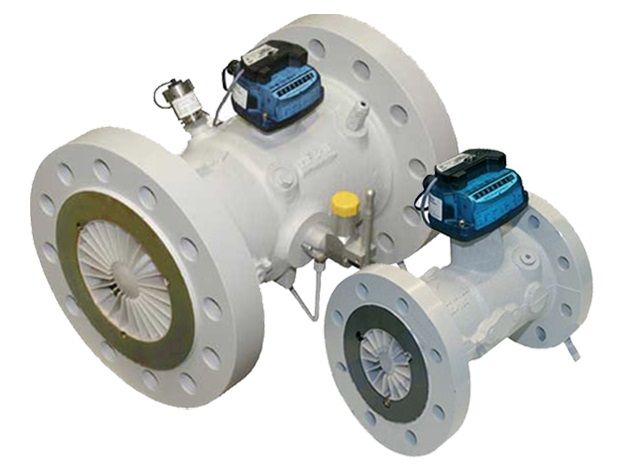

Турбинные счетчики газа TZ/Fluxi предназначены для коммерческого учета количества природного и других неагрессивных газов.
КУПИТЬ СЧЕТЧИК ГАЗА TZ/FLUXI
Ознакомиться с ценами и купить турбинный счетчик газа TZ/Fluxi по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ TZ/FLUXI
- Счетчики типоразмеров от G65 до G6500 обеспечивают измерение объемного расхода газа в трубопроводах с диаметрами условного прохода от 50 до 500 мм;
- Параметры измеряемой среды:
- температура измеряемой среды от -20 °C до +60 °C (возможно исполнение по специальному заказу для диапазона температур от -40 °C до +60 °C);
- максимальное рабочее давление до 100 кгс/см2 (до 10,0 МПа).
- Счетчики предназначены для эксплуатации при температуре окружающей среды от -20 °C до +60 °C (возможно исполнение по специальному заказу для диапазона температур от -40 °C до +60 °C).
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ TZ/FLUXI
Счетчики обеспечивают измерение объемного расхода газа в диапазоне от 8 до 10000 мЗ/ч;
-
- Динамический диапазон 1:10, 1:20 и 1:30 (по спецзаказу);
- Основная относительная погрешность находится в пределах:
±2% при расходе газа от Qmin до 0,2Qmax и
±1% от 0,2Qmах до Qmах
- Межповерочный интервал - 8 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ TZ/FLUXI
| Типоразмер | Ду, мм | Максимальный расход Qmax(1),м3/ч | Диапазон измерений Qmin/Qmax | Количество газа, соответствующее 1 импульсу НЧ датчика, м3/импульс | Потеря давления(2), мбар ( 1 мбар = 10 мм вод. ст) | Масса(3), кг |
TZ/FLUXI G65 |
50 | 100 | 1:10 | 0,1 | 7,3 | 8,5 |
TZ/FLUXI G100TZ/FLUXI G160TZ/FLUXI G250 |
80 | 160
250 400 |
1:20
1:20-30 1:20-30 |
1,0
1,0 1,0 |
1,9
4,8 10,3 |
19
19 19 |
TZ/FLUXI G160TZ/FLUXI G250TZ/FLUXI G400 |
100 | 250
400 650 |
1:20
1:20-30 1:20-30 |
1,0
1,0 1,0 |
1,8
4,4 9,5 |
27
27 27 |
TZ/FLUXI G400TZ/FLUXI G650TZ/FLUXI G1000 |
150 | 650
1000 1600 |
1:20
1:20-30 1:20-30 |
1,0
1,0 1,0 |
2,2
5,3 11,1 |
50
50 50 |
TZ/FLUXI G650TZ/FLUXI G1000TZ/FLUXI G1600 |
200 | 1000
1600 2500 |
1:20
1:20-30 1:20-30 |
10,0
10,0 10,0 |
1,3
3,2 7,0 |
76
76 76 |
TZ/FLUXI G1000TZ/FLUXI G1600TZ/FLUXI G2500 |
250 | 1600
2500 4000 |
1:20
1:20-30 1:20-30 |
10,0
10,0 10,0 |
1,7
4,0 8,9 |
118
118 118 |
TZ/FLUXI G1600TZ/FLUXI G2500TZ/FLUXI G4000 |
300 | 2500
4000 6500 |
1:20
1:20-30 1:20-30 |
10,0
10,0 10,0 |
1,6
4,0 7,7 |
114
114 114 |
TZ/FLUXI G2500TZ/FLUXI G4000TZ/FLUXI G6500 |
400 | 4000
6500 10000 |
1:20
1:20-30 1:20-30 |
10,0
10,0 10,0 |
1,5
3,6 7,7 |
400
400 400 |
TZ/FLUXI G4000TZ/FLUXI G6500 |
500 | 6500
10000 |
1:20-30
1:20-30 |
10,0
10,0 |
3,6
7,7 |
850
850 |
Примечания:
(1) - в таблице указаны значения расхода газа при рабочих условиях (в газопроводе);
(2) - потеря давления указана для следующих условий: через счетчик протекает природный газ с плотностью 0,67 кг/м3 с расходом Qmax;
(3) - величина массы счетчика зависит от конструкции фланцев и материала корпуса, в таблице указана минимальная масса.
Пересчет расходов газа, приведенных при рабочих условиях, к нормальным условиям производится по формуле: Qn=Q(Р+1), где:
Qn - расход газа, приведенный к нормальным условиям, в нм3/ч;
Q - расход газа через счетчик при рабочем давлении, в м3/ч;
Р - рабочее давление газа в газопроводе, в кгс/см2.
Выходные сигналы
Технические характеристики низкочастотных датчиков:
- минимальная длительность импульса 0,4 с;
- разъем для подключения: 6-ти полюсная вилка типа Binder.
КОМПЛЕКТАЦИЯ СЧЕТЧИКОВ ГАЗА TZ/FLUXI
Стандартное исполнение
Турбинные счетчики газа комплектуются двумя датчиками импульсов низкой частоты и датчиком, регистрирующим несанкционированное воздействие магнитным полем на работу низкочастотных датчиков.
Специальное исполнение
По спецзаказу счетчики могут быть оснащены масляным насосом для смазки подшипников турбины и двумя датчиками высокой частоты.
Гарантийный срок эксплуатации счетчика газа TZ/Fluxi – 18 месяцев.
