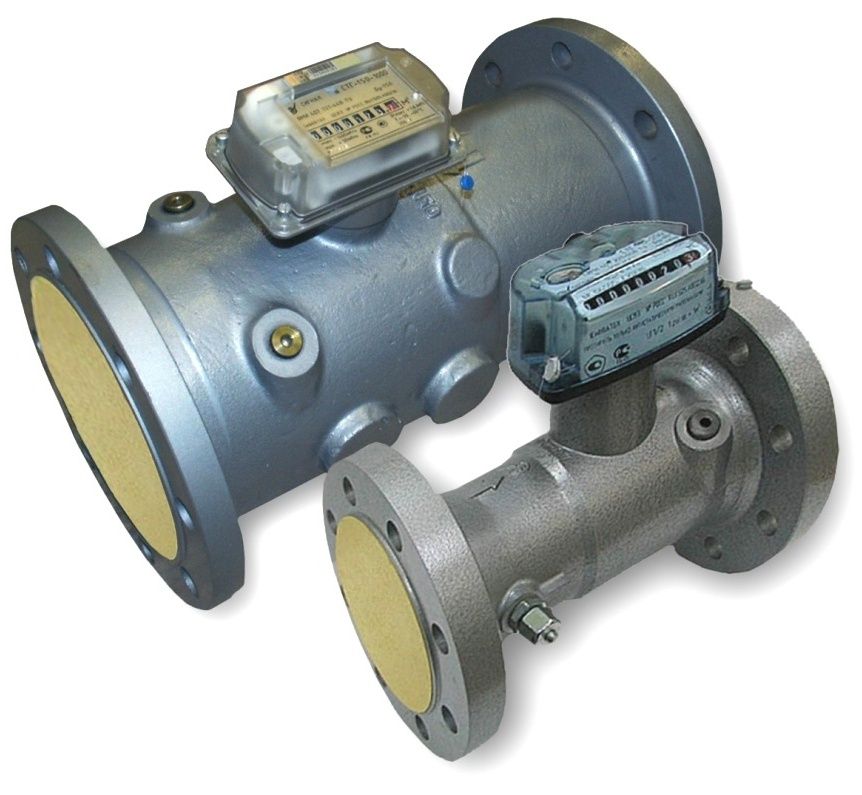

ТУРБИННЫЕ СЧЕТЧИКИ ГАЗА СТГ
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики СТГ пр-ва ЭПО СИГНАЛ по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счётчики газа турбинные СТГ предназначены для измерения объёма природного газа и других неагрессивных сухих газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в газовой и других областях промышленности на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета.
КУПИТЬ СЧЕТЧИК ГАЗА СТГ
Ознакомиться с ценами и купить турбинный счетчик газа СТГ по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ ТУРБИННЫХ СЧЕТЧИКОВ СТГ
- счетчики СТГ являются аналогом счетчиков TZ Fluxi 2000.
- корпус из алюминиевого сплава;
- встроенный струевыпрямитель;
- встроенный импульсный выход;
- корпус имеет два штуцера с резьбой для подсоединения датчика давления и датчика температуры;
- прямые участки при монтаже счетчика — 2 Ду перед счетчиком и 1 Ду после;
- динамический диапазон измерения Qmin:Qmax: от 1:10 до 1:30;
- возможность установки на вертикальном участке;
- температурный диапазон — от — 30 до +60 °С;
- межповерочный интервал — 6 лет.
Счетчики имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.
КАТАЛОГ СЧЕТЧИКОВ ГАЗА СТГ
| Обозначение счетчика | Диаметр условного прохода Ду, мм | Максимальный расход, Qmax, м3/ч |
СТГ-50-100 |
50 | 100 |
СТГ-80-160 |
80 | 160 |
СТГ-80-250 |
250 | |
СТГ-80-400 |
400 | |
СТГ-100-250 |
100 | 250 |
СТГ-100-400 |
400 | |
СТГ-100-650 |
650 | |
СТГ-150-650 |
150 | 650 |
СТГ-150-800 |
800 | |
СТГ-150-1000 |
1000 | |
СТГ-150-1600 |
1600 |
В таблице 1 указаны минимальные расходы счетчиков вариантов исполнения 1 и 2. Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,1 Qmax.
Допускаемая потеря давления при максимальном расходе
| Обозначение счетчика | Диаметр условного прохода, Ду, мм | Потеря давления при Qmax, ΔР, Па |
| СТГ-50-100 | 50 | 1700 |
| СТГ-80-160 | 80 | 500 |
| СТГ-80-250 | 1100 | |
| СТГ-80-400 | 2300 | |
| СТГ-100-250 | 100 | 650 |
| СТГ-100-400 | 1150 | |
| СТГ-100-650 | 2200 | |
| СТГ-150-650 | 150 | 750 |
| СТГ- 150-800 | 1150 | |
| СТГ-150-1000 | 1350 | |
| СТГ-150-1600 | 2700 |
| Измеряемая среда | Природный газ по ГОСТ 5542, свободный нефтяной газ по ГОСТ Р 8.615, азот, воздух и другие неагрессивные, чистые, сухие газы |
| Максимальное давление, МПа (кгс/см2) | 1,6 (16) |
| Рабочее давление, МПа (кгс/см2), не более | 1,2 (12) |
| Температура измеряемой среды, 0С | от минус 40 до плюс 60 |
|
Порог чувствительности:
|
|
|
Емкость девятиразрядного отсчетного устройства:
|
|
|
Цена деления последнего ролика:
|
|
| Условия эксплуатации: | |
| • температура окружающего воздуха, 0С | от минус 40 до плюс 60 |
| • относительная влажность окружающего воздуха, % | от 30 до 80 |
| • атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 800) |
| Средний срок службы, лет, не менее | 12 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ СТГ
В корпусе счетчиков всех типоразмеров кроме СТГ-50-100 имеются присоединительные отверстия с трубной резьбой G ¼ - В для преобразователей давления и температуры. Счетчики СТГ-50-100 имеют присоединительное отверстие с трубной резьбой G ¼ - В для преобразователя давления.
|
Обозначение счетчика |
Диаметр условного прохода, Ду, мм | Размеры, мм | ||||||
|
L |
В |
С |
E |
D |
D1 |
d |
||
|
СТГ-50-100 |
50 |
150 |
60 |
45 |
154 |
Ø 165 |
Ø 125 |
Ø 18 |
|
СТГ-80-160 СТГ-80-250 СТГ-80-400 |
80 |
240 |
100 |
60 |
158,5 |
Ø 200 |
Ø 160 |
Ø 18 |
|
СТГ-100-250 СТГ-100-400 СТГ-100-650 |
100 |
300 |
125 |
85 |
176 |
Ø 220 |
Ø 180 |
Ø 18 |
|
СТГ-150-650 СТГ-150-800 СТГ-150-1000 СТГ-150-1600 |
150 |
450 |
185 |
125 |
181 |
Ø 285 |
Ø 241 |
Ø 22 |
ПРИНЦИП ДЕЙСТВИЯ СЧЕТЧИКОВ СТГ
Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика – турбины. Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м3 в рабочих условиях.
Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа прошедшему через счетчик в м3 в рабочих условиях. Отсчетное устройство имеет возможность разворачиваться вокруг вертикальной оси на 350 º для обеспечения удобства считывания показаний счетчика.
Отсчетное устройство расположено горизонтально относительно корпуса счетчика. При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.
