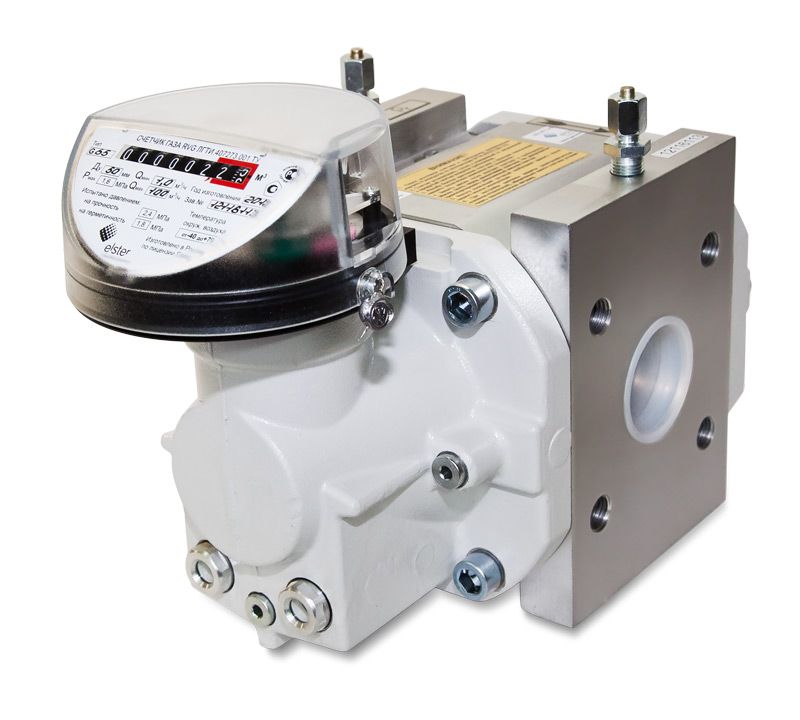

СЧЕТЧИКИ ГАЗА RVG
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета газа более 5 лет. Предлагаем к поставке газовые счетчики RVG по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счетчики газа ротационные RVG применяются для Технологического и коммерческого учета объема неагрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.
КУПИТЬ СЧЕТЧИК ГАЗА RVG
Ознакомиться с ценами и купить ротационный счетчик газа RVG по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ РОТАЦИОННЫХ СЧЕТЧИКОВ RVG
Ротационный счетчик газа RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.
Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270, ЕК260 или ТС220, ТС215, ТС210.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СЧЕТЧИКОВ ГАЗА RVG
- высокие метрологические характеристики;
- широкий диапазон измеряемых расходов;
- низкая потеря давления на счетчике;
- быстродействие и высокая точность в импульсном режиме эксплуатации;
- отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруглости трубопровода;
- монтаж на горизонтальных и вертикальных участках трубопровода;
- независимость точности измерений от давления и характера потока газа в сети;
- возможность работы с электронными корректорами ЕК270, ЕК260*, ЕК-88*, ТС220, ТС215*, ТС210*, ТС-90*;
- возможность использования высокочастотного А1К и среднечастотного датчика R300 в комплексах СГ-ЭК с корректором ЕК270 для контроля расхода газа;
- энергонезависимость.
* — электронные корректоры сняты с производства
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ РОТАЦИОНЫХ СЧЕТЧИКОВ ГАЗА RVG
- Диапазон измеряемых расходов от 0,6 м³/ч до 650 м³/ч;
- Рабочее давление газа не более 1,6 МПа;
- Диапазон измерения расходов Qмин / Qмакс: до 1:160
- Диапазоны температур:
- окружающей среды от −40 до +70°С;
- измеряемой среды от −30 до +70°С ;
- Пределы допускаемой относительной погрешности основного исполнения:
- не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;
- не более ±2% в диапазоне расходов от Qmин до 0,1Qмакс;
- Пределы допускаемой относительной погрешности дополнительного исполнения, имеющего в обозначении букву «У»:
- не более ±1% в диапазоне расходов от 0,05Qмакс до Qмакс;
- не более ±2% в диапазоне расходов от Qmин до 0,05Qмакс;
- Межповерочный интервал 5 лет.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ RVG
| Тип счетчика | Порог чувствительности, м3/ч | Диапазон расхода, Qmax/Qmin | Qmax, м3/ч | 2*НЧ(Е1), имп/м3 (стандарт) | ВЧ(А1К), имп/м3 (дополн.) | Перепад P при Qmax, Па |
RVG G16 |
0,1 | 1:30 | 25 | 10 | 14025 | 45 |
RVG G25 |
0,1 | 1:30; 1:50; 1:65 | 40 | 10 | 14025 | 75 |
RVG G40 |
0,1 | 1:30; 1:50; 1:65; 1:80 | 65 | 10 | 14025 | 180 |
RVG G65 |
0,1 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 100 | 10 | 14025 | 390 |
RVG G100 |
0,16 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 160 | 1 | 7528 | 390 |
RVG G160 |
0,25 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 250 | 1 | 3882 | 525 |
RVG G250 |
0,40 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 400 | 1 | 3187 | 975 |
RVG G400 Ду100 |
0,65 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 650 | 1 | 2191 | 1100 |
RVG G400 Ду150 |
0,65 | 1:30; 1:50; 1:65; 1:80; 1:100; 1:160 | 650 | 1 | 2191 | 1100 |
ПАРАМЕТРЫ ДАТЧИКОВ ИМПУЛЬСОВ
Два низкочастотных датчика импульсов Е1 (герконовый контакт), один из которых при работе с электронным корректором используется для счета импульсов, второй — для обеспечения возможности контроля несанкционированного вмешательства. По специальному заказу счетчики газа RVG комплектуются среднечастотным датчиком Е300 и высокочастотным А1К. Сочетание различных типов датчиков импульсов позволяет использовать счётчик газа RVG в системах автоматического регулирования и контроля.
| Датчик | Е1 | Е300 | А1К |
| Напряжение питания U, В | 24,0 | 8,0 | 8,0 |
| Ток нагрузки Imax, мA | 50 | ≤ 3 | ≤ 2,1 |
| Imin, мA | – | ≥ 1 | ≥ 1,2 |
| Мощность Pmax, Вт | 0,25 | – | – |
| Добавочное сопротивление R, Ом | 100 ± 20% | – | – |
