СЧЕТЧИКИ ГАЗА РСГ СИГНАЛ
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики РСГ пр-ва ЭПО СИГНАЛ по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счётчики РСГ СИГНАЛ предназначены для измерения объема природного газа и других неагрессивных сухих газов с рабочими расходами от 0,25 до 400 м³/час с целью его коммерческого и технологического учёта при давлении до 1,6 МПа.
КУПИТЬ СЧЕТЧИК ГАЗА РСГ СИГНАЛ
Ознакомиться с ценами и купить ротационный счетчик газа РСГ по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ РОТАЦИОННЫХ СЧЕТЧИКОВ РСГ СИГНАЛ
- Наличие сертификата ГАЗПРОМСЕРТ;
- Установка датчиков давления, температуры и перепада давления в корпус счетчика;
- Расширенный диапазон расходов до 1:200 по умолчанию;
- Мультипозиционный монтаж;
- МПИ 6 лет;
- Не требуют прямых участков;
- Низкая потеря давления на счетчике.
Счетчики выполнены для горизонтальной и вертикальной установки в трубопроводе с диаметром условного прохода: Ду 40 мм Ду 50 мм, Ду 80 мм, Ду 100 мм. Для приведения расхода газа к стандартным условиям счетчик может быть оснащен серийно выпускаемыми корректорами объема газа.
Для работы с корректорами на счетчиках установлены низкочастотные датчики импульсов LF и датчики несанкционированного вмешательства НВМП ФТ (входят в штатное исполнение всех счетчиков).
Счетчик соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ Р 51330.0 (МЭК 60079-0-98), ГОСТ Р 51330.10 (МЭК 60079-11-99), ГОСТ 30852.0 (МЭК 60079-0:1998), ГОСТ 30852.10 (МЭК 60079-11:1999).Уровень и вид взрывозащиты 1ExibIIAT6/Т5 X. Вид климатического исполнения счѐтчиков УХЛ, категория размещения 3 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 40 до плюс 60 °C.
НА ЗАМЕТКУ: СЧЕТЧИКИ РСГ СИГНАЛ ЯВЛЯЮТСЯ ПОЛНЫМ АНАЛОГОМ СЧЕТЧИКОВ DELTA
Счетчики имеют три варианта исполнения в зависимости от погрешности измерения рабочего расхода:
Вариант 1
- ±1,7% - в диапазоне расходов от Q min. до 0,05 Q max.;
- ±0,75% - в диапазоне расходов от 0,05 Q max. до Qmax.
Вариант 2
- ±2% - в диапазоне расходов от Q min. до 0,05 Q max.;
- ±1% - в диапазоне расходов от 0,05 Q max. до Qmax.,
Вариант 3 (по спецзаказу)
- ±0,75% - в диапазоне расходов от 0,05 Q max. до Q max.
Принцип действия счетчика заключается в повторяющемся вытеснении объема газа из полостей, образованных роторами. Проходящий через счетчик поток газа заставляет вращаться роторы, расположенные в измерительной камере счѐтчика. Вследствие того, что оси роторов соединены между собой зубчатыми колѐсами синхронизатора, они вращаются синхронно, вытесняя на выход счетчика определенный объем газа за один оборот. Вращение роторов через редуктор и газонепроницаемую магнитную муфту передается на роликовый счетный механизм.
КАТАЛОГ СЧЕТЧИКОВ ГАЗА РСГ СИГНАЛ
|
Типоразмер |
Условный проход Ду, мм |
Qmin … Qmax, м3/ч |
Цена импульса, м3/имп |
Потеря давления, мБар |
РСГ СИГНАЛ-40-G10 |
40 |
0,32 … 16 (1/50) |
0,01 |
0,3 |
РСГ СИГНАЛ-40-G16 |
40 |
0,25 … 25 (1/100) |
0,01 |
0,7 |
РСГ СИГНАЛ-40-G25 |
40 |
0,25 … 40 (1/160) |
0,01 |
1,8 |
РСГ СИГНАЛ-40-G40 |
40 |
0,32 … 65 (1/200) |
0,01 |
4,5 |
РСГ СИГНАЛ-50-G16 |
50 |
0,5 … 25 (1/50) |
0,1 |
0,1 |
РСГ СИГНАЛ-50-G25 |
50 |
0,4 … 40 (1/100) |
0,1 |
0,27 |
РСГ СИГНАЛ-50-G40 |
50 |
0,4 … 65 (1/160) |
0,1 |
0,71 |
РСГ СИГНАЛ-50-G65 |
50 |
0,5 … 100 (1/200) |
0,1 |
1,68 |
РСГ СИГНАЛ-80-G100 |
80 |
0,8 … 160 (1/200) |
0,1 |
1,40 |
РСГ СИГНАЛ-80-G160 |
80 |
1,25 … 250 (1/200) |
0,1 |
2,2 |
РСГ СИГНАЛ-100-G250 |
100 |
2,5 … 400 (1/160) |
1 |
2,12 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РСГ СИГНАЛ
| Измеряемая среда | Природный газ по ГОСТ 5542, свободный нефтяной газ по ГОСТ Р 8.615, азот, воздух и другие неагрессивные, чистые, сухие газы |
| Максимальное давление, МПа (кгс/см?) | 1,6 (16) |
| Температура измеряемой среды, °С | от минус 30 до плюс 60 |
| Межповерочный интервал | 6 лет |
ХАРАКТЕРИСТИКИ ДЛЯ ДУ 40
| Типоразмер | G10 | G16 | G25 | G40 |
| Qmax., м3/ч | 16 | 25 | 40 | 65 |
| Диапазон измерений Qmax./ Qmin. | от 1:20 до 1:50 | от 1:20 до 1:100 | от 1:20 до 1:160 | от 1:20 до 1:200 |
| Порог чувствительности, м3/ч, не более | 0,03 | 0,03 | 0,05 | 0,05 |
| Потеря давления ΔР, Па, не более | 27 | 67 | 111 | 268 |
| 1 имп.НЧ LF Сyblе Sensor, м3/имп | 0,01 | 0,01 | 0,01 | 0,01 |
| 1 имп. ВЧ л/имп* | 0,0227 | 0,0227 | 0,0324 | 0,0324 |
| Частота ВЧ при Qmax., Гц* | 195 | 305 | 343 | 558 |
| Циклический объем, дм3 | 0,14 | 0,14 | 0,19 | 0,19 |
ХАРАКТЕРИСТИКИ ДЛЯ ДУ 50, 80, 100
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160 | G250 |
| Ду, мм | 50 | 50 | 50 | 50 | 80 | 80 | 100 |
| Qmax., м3/ч | 25 | 40 | 65 | 100 | 160 | 250 | 400 |
| Диапазон измерений Qmax./ Qmin. | от 1:20 до 1:50 | от 1:20 до 1:100 | от 1:20 до 1:160 | от 1:20 до 1:200 | от 1:20 до1:160 | ||
| Порог чувствительности, м3/ч, не более | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 | 0,15 | 0,2 |
| Потеря давления ΔР, Па,не более | 10 | 27 | 71 | 168 | 140 | 220 | 212 |
| 1 имп.НЧ LFСyblе Sensor, м3/имп | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 1 |
| 1 имп. СЧ л/имп* | 2,72 | 2,72 | 2,72 | 2,72 | 4,36 | 8,26 | 32,6 |
| Частота СЧ при Qmax., Гц* | 2,55 | 4,08 | 6,64 | 10,2 | 10,2 | 8,41 | 3,40 |
| 1 имп. ВЧ л/имп* | 0,0585 | 0,0585 | 0,0585 | 0,0585 | 0,0939 | 0,178 | 0,365 |
| Частота ВЧ при Qmax., Гц* | 119 | 190 | 309 | 475 | 473 | 390 | 304 |
| Циклический объем, дм3 | 0,59 | 0,59 | 0,59 | 0,59 | 0,94 | 1,78 | 3,65 |

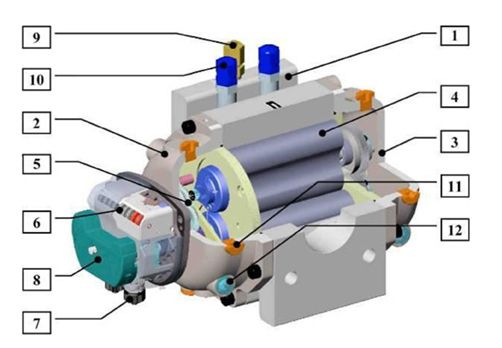

КОНСТРУКЦИЯ СЧЕТЧИКОВ РСГ СИГНАЛ
Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек и отсчетного устройства. Роторы движутся за счет разности давлений на входе и выходе счетчика. В отсчетном устройстве механический сумматор регистрирует объем прошедшего газа как число оборотов роторов с соответствующим весовым коэффициентом. С трубопроводом счетчик соединяется с помощью фланцев (кроме счетчиков Ду 40, имеющих резьбовое присоединение). Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из алюминиевого сплава и имеют специальное антикоррозионное покрытие.
 |
1 - Корпус; 2 - Передний картер; 3 - Задний картер; 4 - Ротор; 5 - Передаточный механизм; 6 - Роликовый сумматор; 7 - Разъем Binder; 8 - Датчик Сyblе Sensor; 9- Штуцер отбора давления; 10 - Гильза для датчика температуры; 11 - Заглушка; 12 - Индикатор контрольного уровня масла; |

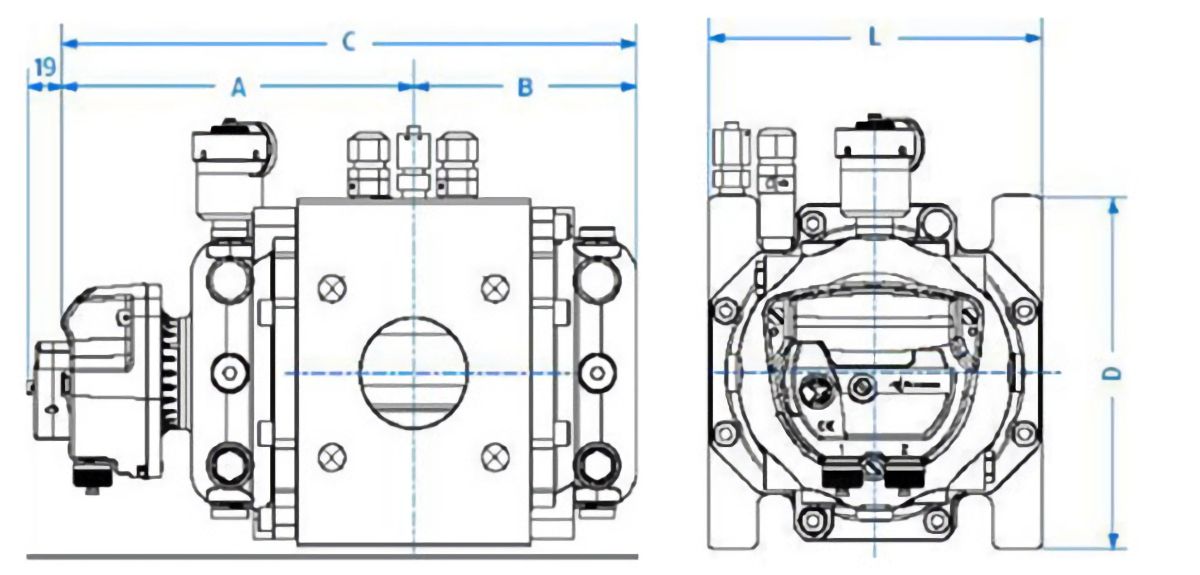

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ СЧЕТЧИКОВ РСГ СИГНАЛ
| Типоразмер | Ду, мм | Габаритные размеры, мм | Присоединительные размеры | Масса, кг | |||||||
| А | В | С | D | L | Кол-во отв. шт. | Размер резьбы | d, мм | l, мм | |||
| G10 | 40 | 126 | 60 | 186 | 126 | 171 | 4 | М16 | 110 | 24 | 6 |
| G16 | 40 | 126 | 60 | 186 | 126 | 171 | 4 | 110 | 6 | ||
| 50 | 190 | 121 | 311 | 182 | 171 | 4 | 125 | 11 | |||
| G25 | 40 | 126 | 60 | 186 | 126 | 171 | 4 | 110 | 6 | ||
| 50 | 190 | 121 | 311 | 182 | 171 | 4 | 125 | 11 | |||
| G40 | 40 | 126 | 60 | 186 | 126 | 171 | 4 | 110 | 6 | ||
| 50 | 190 | 121 | 311 | 182 | 171 | 4 | 125 | 11 | |||
| G65 | 50 | 190 | 121 | 311 | 182 | 171 | 4 | 125 | 11 | ||
| G100 | 80 | 228 | 159 | 387 | 182 | 171 | 8 | 160 | 15 | ||
| G160 | 80 | 230 | 179 | 435 | 182 | 171 | 8 | 160 | 17 | ||
| G250 | 100 | 333 | 282 | 615 | 235 | 241 | 8 | 180 |
43 |
||
