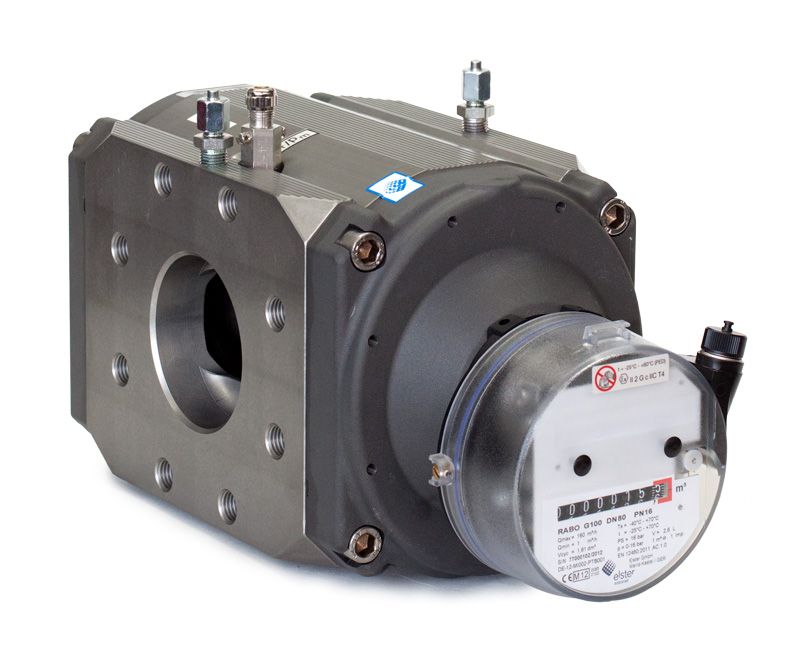

СЧЕТЧИКИ ГАЗА RABO
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке газовые счетчики RABO по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.
КУПИТЬ СЧЕТЧИК ГАЗА RABO
Ознакомиться с ценами и купить ротационный счетчик газа RABO по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ РОТАЦИОННЫХ СЧЕТЧИКОВ RABO
- Высокая точность измерения (исполнение 2У);
- Низкий порог чувствительности по расходу;
- Пониженная чувствительность к пневмоудару;
- Монтаж на горизонтальных и вертикальных участках газопровода;
- Применение счетчика для направлений потока газа слева - направо или справа – налево;
- Широкий диапазон измерения (до 1:250);
- Отсутствие требований к длине прямолинейных участков трубопровода;
- Низкая потеря давления на счетчике;
- Возможность работы с электронными корректорами ЕК270, ТС220;
- Наличие исполнений с улучшенными метрологическими характеристиками;
- Возможность установки НЧ, СЧ и ВЧ датчиков импульсов;
- Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ ГАЗА RABO
Счетчик газа ротационный RABO был разработан с учетом многолетнего опыта эксплуатации счетчика газа RVG и превосходит его по метрологическим и эксплуатационным характеристикам.
Счетчик RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяет требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 – 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
Работа счетчика RABO основана на вытеснении вращающимися роторами строго определенного объема газа, который зависит от объема измерительной камеры, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8–ми разрядный счетный механизм, регистрирующий число оборотов роторов, и, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.
Для удобства считывания показаний корпус счетного механизма имеет возможность поворачиваться вокруг своей оси на 355°.
ВАРИАНТЫ ИСПОЛНЕНИЙ СЧЕТЧИКОВ ГАЗА RABO
- Основное исполнение с пределами допускаемой относительной погрешности ±1 % в диапазоне расходов от 0,1 Qmax до Qmax.
- Дополнительное исполнение «У» с пределами допускаемой относительной погрешности ±1 % в диапазоне расходов от 0,05 Qmax до Qmax.
- Дополнительное исполнение «2У» с пределами допускаемой относительной погрешности ±0,9 % в диапазоне расходов от Qmin до Qmax.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РАБО
| Наименование параметра | Значение параметра для исполнений | ||
| Основное | У | 2У | |
| Пределы допускаемой относительной погрешности при измерении объема газа в диапазоне расходов, % | |||
| от Qmin до Qt | 2,0 (±2,0) | 2,0 (±2,0) | – |
| от Qt до Qmax | 1,0 (±1,0) | 1,0 (±1,0) | – |
| от Qmin до Qmax | – | – | 0,9 (±0,9) |
| Точка перехода Qt , м³/ч | 0,1Qmax | 0,05Qmax | – |
| Рабочее давление измеряемого газа, не более, МПа | 1,6 | ||
| Счетный механизм | 8-разрядный | ||
| Цена деления ролика младшего разряда, м³ | |||
| G16 — G65 | 0,002 | ||
| G100 — G250 | 0,02 | ||
| Диапазон температур измеряемой среды, ºС | от минус 30 до плюс 70 | ||
| Диапазон температур окружающей среды, ºС | от минус 40 до плюс 70 | ||
| * Пределы относительной погрешности при измерении объема нормированы для рабочих условий эксплуатации | |||
ТИПОРАЗМЕРЫ СЧЕТЧИКОВ RABO
| Наименование параметра | Типоразмер счетчика | ||||||
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
|
| Порог чувствительности, м³/ч | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 | 0,1 | 0,2 |
| Емкость счетного механизма м³ | 106 | 106 | 106 | 106 | 107 | 107 | 107 |
| Объем измерительной камеры дм³ | 0,87 | 0,87 | 0,87 | 0,87 | 1,61 | 2,99 | 3,7 |
ВАРИАНТЫ МОНТАЖА СЧЕТЧИКОВ RABO
- Направление потока газа через счетчик со счетной головой S1V (V = вертикальная — имеет одинарный восьмиразрядный счетный механизм) слева — направо при монтаже на горизонтальном участке трубопровода, и сверху — вниз при монтаже счетчика на вертикальном участке трубопровода.
- Направление потока газа через счетчик со счетной головой S1D (D = двойная — имеет сдвоенный восьмиразрядный счетный механизм) слева — направо или справа — налево при монтаже на горизонтальном участке трубопровода, и сверху — вниз или снизу — вверх при монтаже счетчика на вертикальном участке трубопровода.
Счетчик газа RABO применим для работы с электронным корректором объёма газа EK260, ЕК270, ТС210, ТС-215, ТС220.
