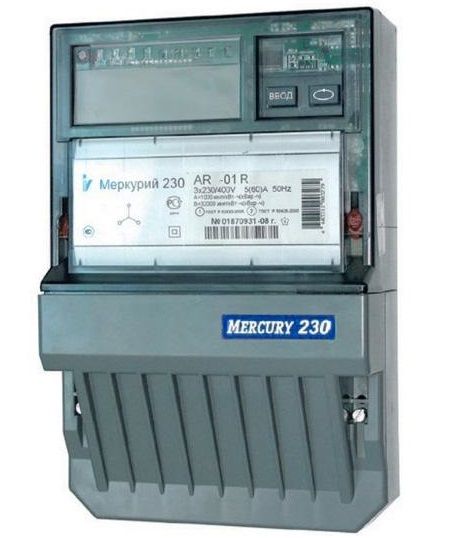

ЭЛЕКТРОСЧЕТЧИК МЕРКУРИЙ 230 AR
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке счетчики МЕРКУРИЙ 230AR ИНКОТЕКС трехфазные однотарифные по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счетчики МЕРКУРИЙ 230 AR предназначены для однотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трехпроводных и четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
КУПИТЬ СЧЕТЧИК МЕРКУРИЙ 230 AR
Ознакомиться с ценами и купить трехфазный электросчетчик МЕРКУРИЙ 230 AR по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ МЕРКУРИЙ 230 AR
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии нарастающим итогом.
Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
- действующие значения фазных токов и напряжений;
- значения углов между фазными напряжениями;
- частота сети;
- коэффициенты мощности по каждой фазе и по сумме фаз.
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Счетчики Меркурий 230 АR обеспечивают:
- Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учёт активной энергии в каждой фазе по отдельности (опционально).
- Измерение мгновенных значений активной (P), реактивной (Q) и полной (S) мощности по каждой фазе и по сумме фаз. Определение направления вектора полной мощности;
- Измерение пофазно: тока (I), напряжения (U), частоты (F), cos fi, углов между фазными напряжениями.
- Возможно управление внешними устройствами отключения/включения нагрузки потребителя через программируемый импульсный выход.
- Передача результатов измерений по силовой сети 220/380В (только потреблённая энергия), интерфейсам CAN, RS-485 (все доступные данные).
- Программирование счётчиков Меркурий 230 АR в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
Счётчики Меркурий 230 АR отображают на ЖК-индикаторе:
- значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частоту сети;
- текущее время и дату;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема;
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 230 AR
| Класс точности счетчиков (актив. / реактив.): | |
| • трансформаторного включения: | 0,5S/1 |
| • прямого включения: | 1/2 |
| Номинальное напряжение, В: | |
| • трансформаторного включения: | 3*57,7/100 |
| • прямого включения: | 3*230/400 |
| Базовый / максимальный ток, А: | |
| • трансформаторного включения: | 5/7,5 |
| • прямого включения: | 5/60; 10/100 |
| Макс. ток для счетчиков прямого включения в течение 10 мс: | 30*I макс |
| Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с: | 20*I макс |
| Чувствительность при измерении активной энергии, А: | |
| • трансформаторного включения: | 0,005 |
| • прямого включения: | 0,04 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 230 AR
| Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А | 1,5 / 9 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,1 |
| Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА | 30 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 10 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 150 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 1,5 |
| Габариты (ДхШхВ), мм | 170x74x258 |
МОДИФИКАЦИИ СЧЕТЧИКОВ МЕРКУРИЙ 230 AR
| Модификация | Номинальное напряжение, В | Номинальный (максимальный) ток, А | Класс точности | Интерфейсы |
Меркурий 230 АR-00 R |
3*57,7/100 | 5(7,5) | 0,5S/1,0 | RS-485 |
Меркурий 230 АR-01 R |
3*230/400 | 5(60) | 1,0/2,0 | RS-485 |
Меркурий 230 АR-02 R |
3*230/400 | 10(100) | 1,0/2,0 | RS-485 |
Меркурий 230 АR-03 R |
3*230/400 | 5(7,5) | 0,5S/1,0 | RS-485 |
Меркурий 230 АR-01 CL |
3*230/400 | 5(60) | 1,0/2,0 | CAN, PLС-I |
Меркурий 230 АR-02 CL |
3*230/400 | 10(100) | 1,0/2,0 | CAN, PLС-I |
Меркурий 230 АR-03 CL |
3*230/400 | 5(7,5) | 0,5S/1,0 | CAN, PLС-I |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
МЕРКУРИЙ 230AR-XX M CL
230 - серия счётчика
A - измерение активной энергии
R - измерение реактивной энергии
XX – модификации, подразделяемые по току, напряжению и классу точности.
| 0X | Номин. напряжение, В | Номин(базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
|---|---|---|---|---|---|
| активной энергии | реактивной энергии | ||||
| 00 | 3*57,7(100) | 5 | 7,5 | 0,5S | 1,0 |
| 01 | 3*230(400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3*230(400) | 10 | 100 | 1,0 | 2,0 |
| 03 | 3*230(400) | 5 | 7,5 | 0,5S | 1,0 |
M - модем PLC-I с расширенными функциями
C - интерфейс CAN
L - модем PLC
Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.
