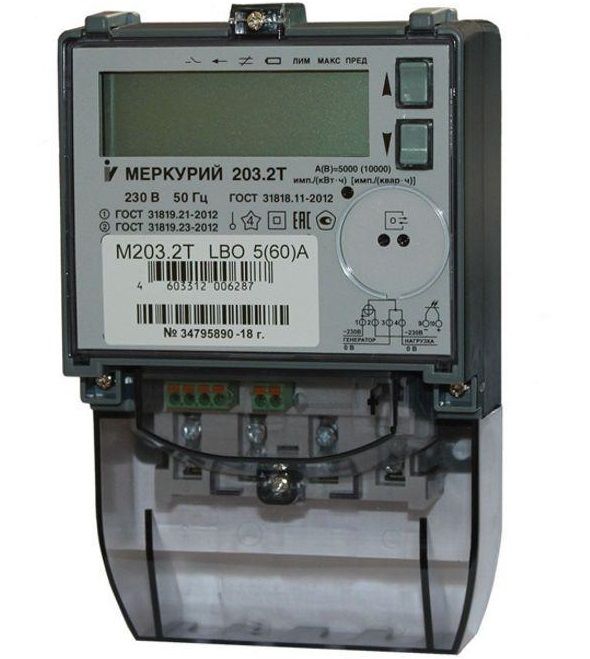

ЭЛЕКТРОСЧЕТЧИК МЕРКУРИЙ 203.2TD
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке счетчики МЕРКУРИЙ 203.2 TD ИНКОТЕКС однофазные многотарифные по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках). Осуществляют обмен данными по протоколу DLMS / СПОДЭС.
КУПИТЬ СЧЕТЧИК МЕРКУРИЙ 203.2 TD
Ознакомиться с ценами и купить однофазный многотарифный электросчетчик МЕРКУРИЙ 203.2TD по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
ОСОБЕННОСТИ СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ МЕРКУРИЙ 203.2TD
Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущих и 123 предыдущих суток;
- энергия на начало текущего и 36 предыдущих месяцев;
- энергия на начало текущего и предыдущего года;
- расход за текущие и предыдущие сутки;
- расход за текущий и 11 предыдущих месяцев.
Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.
Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:
- мгновенные значения активной, реактивной и полной мощности с указанием направления вектора полной мощности;
- действующие значения тока и напряжения, в том числе измеренные на одном периоде частоты сети для целей анализа показателей качества электроэнергии;
- частота сети;
- коэффициент мощности;
- коэффициент искажения синусоидальности напряжения.
Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Сменные модули интерфейсов: RS-485, GSM, NBIoT, PLC, RF, Wi-Fi, LoRa.
Два независимых интерфейса RS-485.
Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Наличие встроенного реле на 60 (100) А.
Две энергонезависимые электронные пломбы.
Датчик магнитного поля.
Запись несанкционированных воздействий в нестираемые журналы событий.
Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.
Индикация параметров на ЖКИ при отключенном питании.
Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.
Возможность реализации протоколов Mbus, ModBus по запросу.
Дополнительный датчик тока в нейтральном проводе (опция).
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 203.2 TD
| Класс точности счетчиков (актив. / реактив.): | 1/2 |
| Номинальное напряжение, В: | 230 |
| Базовый / максимальный ток, А: | 5/60; 5/100; 10/100 |
| Максимальный ток в течение 10 мс: | 30*I макс |
| Чувствительность при измерении активной энергии, А: | |
| для счетчиков с базовым током 5 А: | 0,02 |
| для счетчиков с базовым током 10 А: | 0,04 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 203.2TD
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 2 / 10 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 0,3 |
| Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса PLC, Вт/В*А | 2 / 24 |
| Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса GSM, Вт/В*А | 4 / 5 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 220 000 |
| Диапазон рабочих температур, °С | от -45 до +70 |
| Масса, не более, кг | 0,95 |

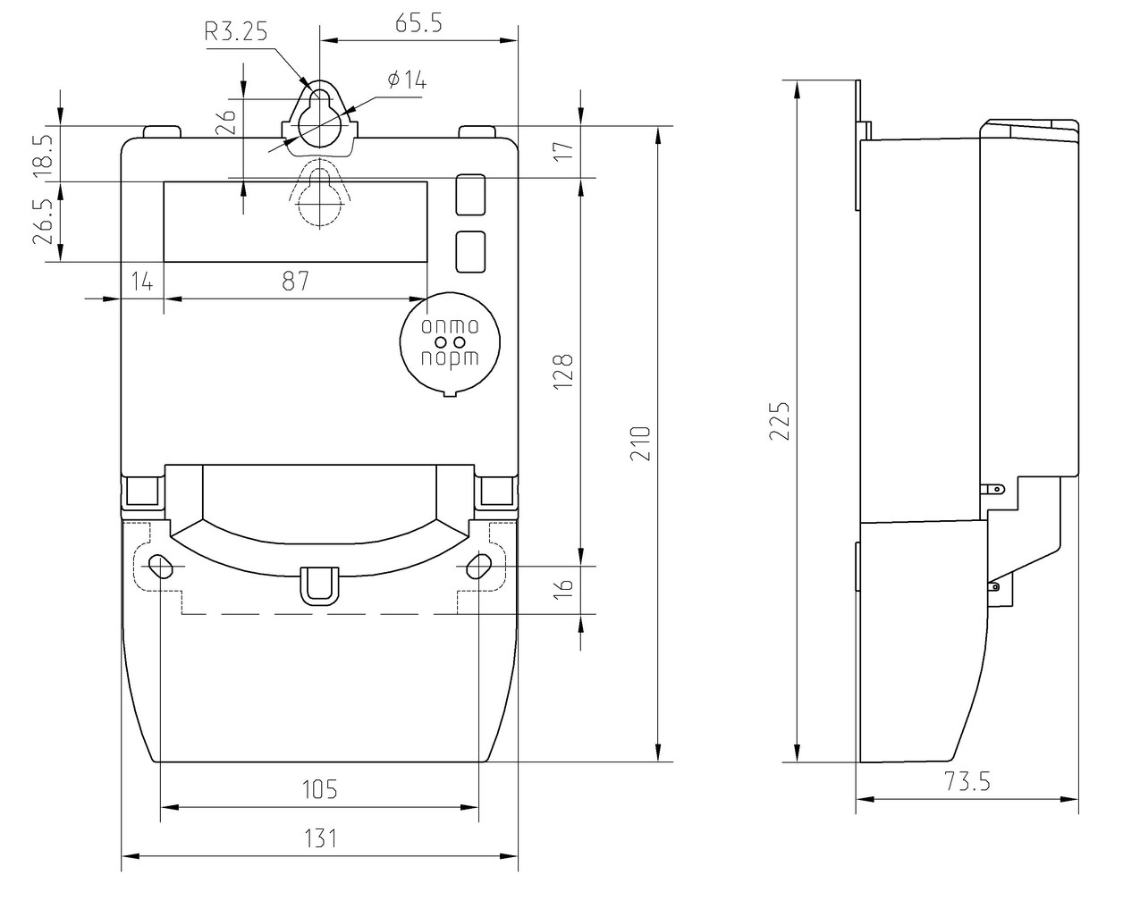

| Габариты (ДхШхВ), мм | 130x73x210 |
МОДИФИКАЦИИ СЧЕТЧИКОВ МЕРКУРИЙ 203.2TD
| Модификация | Номинальный (максимальный) ток, А | Интерфейсы, реле |
Меркурий 203.2ТD RBO |
5(60) | оптопорт, RS-485, протокол DLMS/COSEM, СПОДЭС, реле |
Меркурий 203.2ТD RBO |
5(100) | оптопорт, RS-485, протокол DLMS/COSEM, СПОДЭС, реле |
Меркурий 203.2ТD LBO |
5(60) | оптопорт, PLС-II, протокол DLMS/COSEM, СПОДЭС, реле |
Меркурий 203.2ТD LBO |
10(100) | оптопорт, PLС-II, протокол DLMS/COSEM, СПОДЭС, реле |
Меркурий 203.2ТD GBO |
5(60) | оптопорт, GSM, протокол DLMS/COSEM, СПОДЭС, реле |
Меркурий 203.2ТD GBO |
10(100) | оптопорт, GSM, протокол DLMS/COSEM, СПОДЭС, реле |
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Меркурий 203.2ТD R(Fх, С, Lх, Gх, S) P Z К(O) В H 5(60)
Т – наличие внутреннего тарификатора;
D – наличие протокола DLMS/COSEM, СПОДЭС;
R – интерфейс RS-485 (Fх – радиомодуль-x; С – интерфейс CAN; Lх – модем PLC-х; Gx – модем GSM\GPRS-x; S – модуль SmartCard)
Р – расширенные программные функции, включая профиль мощности, анализ ПКЭ, расширенные журналы событий;
Z – переключение тарифов внешним управляющим напряжением 230 В;
K(О) – управление нагрузкой, К-слаботочный выход, О-встроенное силовое реле;
В – подсветка ЖКИ;
H – наличие датчика для контроля тока в нулевом проводе;
5(60) – номинальный (максимальный) ток, варианты: 5(60)/5(100)/10(100)
Возможные модификации модемов: L – модем PLC II, L4 – модем PLC PRIME, F4 – LoRa
