СЧЕТЧИК АЛЬФА СМАРТ AS1440

Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке трехфазные счетчики электроэнергии АЛЬФА СМАРТ AS1440 ЭЛЬСТЕР МЕТРОНИКА по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.

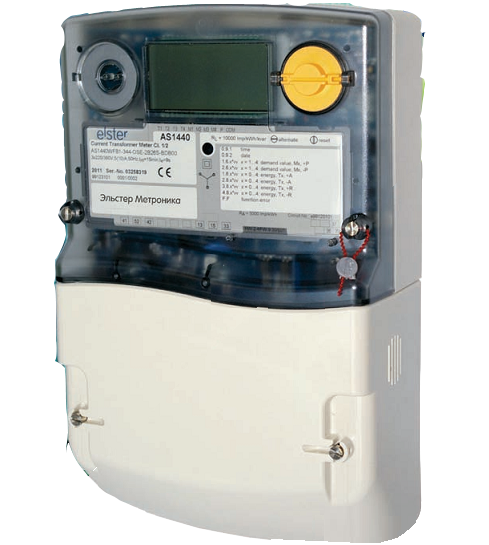

Электросчетчик трёхфазный интеллектуальный АЛЬФА СМАРТ AS1440 создан на основе инновационной технологии Альфа Смарт и объединяет обширный опыт компании Эльстер в области измерительных технологий и внедрения инновационных продуктов.


КУПИТЬ СЧЕТЧИК АЛЬФА СМАРТ AS1440

Ознакомиться с ценами и купить многофункциональный счетчик электроэнергии АЛЬФА СМАРТ AS1440 по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи

КАТАЛОГ СЧЕТЧИКОВ "АЛЬФА СМАРТ"

НАЗНАЧЕНИЕ СЧЕТЧИКА АЛЬФА СМАРТ AS1440

Счётчик Альфа AS1440 предназначен для измерения и учёта электрической энергии в одно- или многотарифном режиме, отображения и накопления данных об энергии и мощности, параметрах трехфазной электрической сети.

Расширенные функции и надежность позволяют широко использовать счётчик Альфа AS1440 как в системах АСКУЭ, на промышленных предприятиях, так в сетях низкого напряжения 6-10 кВ, для коммерческого энергоучёта, в частном секторе для бытового учёта.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ СЧЕТЧИКА АЛЬФА СМАРТ AS1440

  • Измерение и учёт активной и реактивной энергии и мощности с классом точности 0,5S, 1 и 2 в одно- или многотарифном режиме,
  • Измерение и отображение параметров трехфазной электрической сети (токов, напряжений, частоты, коэффициента мощности),
  • Передача измеренных или вычисленных параметров на диспетчерский пункт по контролю, учёту и распределению электрической энергии по цифровым и импульсным каналам связи,
  • Самодиагностика,
  • Запись и хранение данных графиков нагрузки и параметров сети в памяти счётчика,
  • Подтверждение правильности принятой или передаваемой информации,
  • Съёмные модули коммуникации,
  • Надежный корпус и расширенные функции защиты.

Сертификаты

Cчётчики Альфа AS1440 выпускаются в соответствии со стандартами:

  • ГОСТ Р 52320-2005. Общие требования. Испытания и условия испытаний.
  • ГОСТ Р 52322-2005. Статические счётчики активной энергии класса точности 1 и 2.
  • ГОСТ Р 52323-2005. Статические счётчики электроэнергии классов точности 0,2S и 0,5S.
  • ГОСТ Р 52425-2005. Статические счётчики реактивной энергии классов точности 1, 2 и 3.

Производство Эльстер Метроника сертифицировано Международной независимой организацией по сертификации продуктов в области энергетики КЕМА (Голландия) по международным стандартам качества ISO 9001:2008.

Корпус счётчика

Счетчик Альфа AS1440 имеет современный удобный и безопасный корпус, позволяющий устанавливать его практически в любой электротехнический шкаф, используя стандартное расположение установочных отверстий. Корпус выполнен из полупрозрачного ударопрочного поликарбоната, стабилизированного ультрафиолетом, что обеспечивает удобство и безопасность эксплуатации в широком диапазоне воздействия внешних факторов.


Цифровые интерфейсы и модули связи

Скорость обмена информацией со счётчика может составлять 300 –19200 бит/с благодаря интерфейсам:

  • RS-232
  • RS-485

Оптический порт и цифровые интерфейсы счётчиков работают, используя внутренний протокол обмена EN62056-21 (взамен IEC1107). Дополнительные модули связи работают как с внутренним протоколом, так и с протоколом обмена DLMS/COSEM. Для организации удаленного доступа к счетчику (в дополнение к цифровому интерфейсу) имеется возможность подключения встроенных в крышку зажимов Альфа AS1440 следующих устройств связи (модулей):

  • GSM/GPRS модема;
  • PLС модуля;
  • модуля радиосвязи, 868 MHz;
  • Ethernet модуля.

Обмен данными выполняется по протоколу EN62056-21 (взамен МЭК1107).

Измерение энергии и мощности

Первичный ток в счётчиках измеряется с помощью измерительных трансформаторов тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений. В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых поступают на вход измерительной микросхемы (Digital Signal Processor DSP).

Измеряемое напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно на измерительную микросхему.Измерительная микросхема (DSP) осуществляет выборки входных сигналов токов и напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и выполняет различные вычисления для получения всех необходимых величин. С выходов DSP на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной энергии.

Функции микроконтроллера

  • дальнейшая обработка полученной от DSP информации и накопление данных в энергонезависимой памяти (EEPROM);
  • управление отображением информации на ЖКИ;
  • вывод данных по энергии на выходные импульсные устройства;
  • обмен по цифровому интерфейсу.

Измерение максимальной мощности счётчик осуществляет по заданным видам энергии. Усреднение мощности происходит на интервалах, длительность которых задаётся программно и может составлять 1, 2, 3, 5, 10, 15, 30 минут. Счётчик Альфа АS1440 может быть запрограммирован на измерение энергии и максимальной мощности по вторичной или по первичной стороне измерительных трансформаторов.

Функции контроля и защиты

Все счетчики Альфа АS1440 имеют ряд функциональных возможностей, которые позволяют предотвратить несанкционированный доступ к конфигурационным параметрам счетчика. Доступ к счетчику защищен трехуровневой системой паролей. В начальной стадии сеанса связи счетчик запрашивает пароль. Пароль представляет собой набор из 8 любых символов. Счетчики Альфа AS1440 имеют возможность записи в память событий, происходивших со счетчиком, и дополнительной информации. Ниже перечислены события, записываемые счетчиком в память:

  • перепрограммирование счетчика;
  • отключение питания счетчика;количество нажатий на кнопку “RESET”;
  • число дней после последнего сброса мощности;
  • реверс энергии;
  • регистрация изменений конфигурации;
  • снятие крышки зажимов.

В процессе работы счетчик осуществляет контроль работоспособности всех элементов, проводя самодиагностику. Самодиагностика проводится:

  • после подачи напряжения на счетчик;
  • в 00:00 часов каждых суток;
  • сразу по завершению сеанса связи со счетчиком.

При обнаружении каких-либо отклонений в процессе самодиагностики проводится идентификация обнаруженного сбоя и вывод на ЖКИ соответствующего кода. Коды делятся на коды ошибок и коды предупреждений:

  • Коды ошибок индицируются при возникновении условий, которые могут повлиять на корректное накопление коммерческих данных.
  • Коды предупреждений появляются при обнаружении каких-либо событий, которые важны, но не влияют на накопление коммерческих данных.
