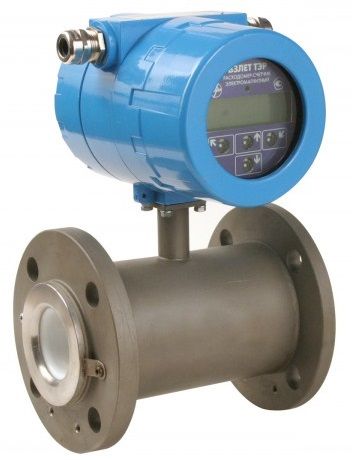

РАСХОДОМЕРЫ ВЗЛЕТ ТЭР ЕХ
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета воды и тепла более 5 лет. Предлагаем к поставке расходомеры-счетчики ВЗЛЁТ ТЭР ЕХ от производителя со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.
Серия расходомеров ВЗЛЕТ ТЭР ЕХ применяется для точного и стабильного измерения расхода и объема различных жидкостей во взрывоопасных зонах электромагнитным методом.
КУПИТЬ РАСХОДОМЕР-СЧЕТЧИК ВЗЛЁТ ТЭР EX
Ознакомиться с ценами и купить электромагнитный расходомер-счетчик ВЗЛЕТ ТЭР ЕХ взрывозащищенный по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на приборы учета ГК ВЗЛЕТ. Также вы можете отправить заявку на подбор счетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
КАТАЛОГ ПРИБОРОВ УЧЕТА ГК ВЗЛЕТ
Тип присоединения:
- «сэндвич» (DN 10 и DN 15);
- фланцевое (от DN 20 до DN 300).
Погрешность измерения:
- ±0,35 % - основная относительная в диапазоне расходов от 0,03×Qv наиб до Qv наиб;
- ±0,35 % - основная приведенная в диапазоне расходов от 0,001×Qv наиб до 0,03×Qv наиб;
- повторяемость результатов измерения - ±0,2 %.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ РАСХОДОМЕРА ВЗЛЕТ ТЭР ЕХ
- высокая точность, стабильность и повторяемость результатов измерения;
- измерение расхода и объема реверсивного потока;
- контроль заполнения трубопровода;
- использование различных материалов электродов (нержавеющая сталь, титан, тантал);
- расчет массового расхода и массы при введении в прибор значения плотности контролируемой жидкости.
ОСОБЕННОСТИ ЭЛЕКТРОМАГНИТНЫХ РАСХОДОМЕРОВ ВЗЛЕТ ТЭР ЕХ
- возможность монтажа на полимерные трубы без заземляющих колец;
- уровень взрывозащиты – «взрывобезопасное оборудование». Вид взрывозащиты – взрывонепроницаемая оболочка («d») и искробезопасная электрическая цепь «ib»;
- установочные размеры аналогичны размерам электромагнитных расходомеров ведущих мировых производителей.
ВЫВОД ИНФОРМАЦИИ С РАСХОДОМЕРА ВЗЛЕТ ТЭР ЕХ
- на жидкокристаллический индикатор;
- в виде импульсов с нормированным весом на два универсальных выхода;
- гальванически развязанный токовый выход 0-5, 0-20, 4-20 мА;
- по последовательному интерфейсу RS-485 (протокол ModBus).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСХОДОМЕРОВ ВЗЛЁТ ТЭР EX
| Номинальный диаметр, DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Наибольший измеряемый средний объемный расход жидкости, Qv наиб, м3/ч | 2,83 | 6,37 | 11,32 | 17,69 | 29 | 45 | 71 | 120 | 181 | 283 | 637 | 1132 | 2547 |
|
Давление в трубопроводе, МПа: - для исполнения "сэндвич" - для фланцевого исполнения DN 20-DN 150 |
не более 2,5 не более 2,5 (4,0 по заказу) |
||||||||||||
| Удельная электропроводность жидкости, См/м | не менее 10-4 | ||||||||||||
| Диапазон температуры жидкости, °С | от минус 10 до 150 | ||||||||||||
| Диапазон температуры окружающей среды, °С | от минус 30 до 70 | ||||||||||||
| Степень защиты | IP67 | ||||||||||||
| Напряжение питания, В | =24 | ||||||||||||
| Маркировка взрывозащиты | 1Ex d [id] IIC T6...T3 Gb X | ||||||||||||
| Средний срок службы, лет | 12 | ||||||||||||
| Гарантийный срок эксплуатации, мес. | 21 | ||||||||||||
Характеристики входных и выходных искробезопасных цепей
| Искробезопасные цепи | U0,В | Ui,В | I0,мА | Ii,мА | C0,мкФ | Ci,мкФ | L0,мГн | Li,мГн | Pi,Вт | P0,Вт |
| Токовый выход | 22,2 | 30 | 120 | 105 | 0,14 | ~0 | 0,2 | ~0 | 2,0 | 0,7 |
| Интерфейс RS-485, универсальные выходы, логический вход |
11,1 | 16 | 285 | 160 | 0,38 | ~0 | 0,25 | ~0 | 1,0 | 0,8 |
Массогабаритные характеристики:
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 300 |
| Длина проточной части, мм | 93 | 93 | 150 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 270 | 340 | 500 |
| Высота расходомера, мм | 240 | 240 | 270 | 280 | 290 | 300 | 315 | 325 | 340 | 370 | 430 | 493 | 607 |
| Масса (не более), кг | 3,9 | 4,0 | 6,0 | 6,8 | 8,5 | 10 | 11,3 | 14,0 | 16,0 | 22,4 | 35,3 | 58,0 | 109,0 |
СФЕРЫ ПРИМЕНЕНИЯ РАСХОДОМЕРОВ ВЗЛЕТ ТЭР EX
- Пищевая промышленность;
- Химическая и нефтеперерабатывающая промышленность;
- Металлургия;
- Энергоаудит;
- Целлюлозно-бумажная промышленность;
- Энергоснабжающие организации.
