УЛЬТРАЗВУКОВЫЕ РАСХОДОМЕРЫ РУС-1EX
Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке расходомеры РУС-1Ex во взрывозащищенном исполнении по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.

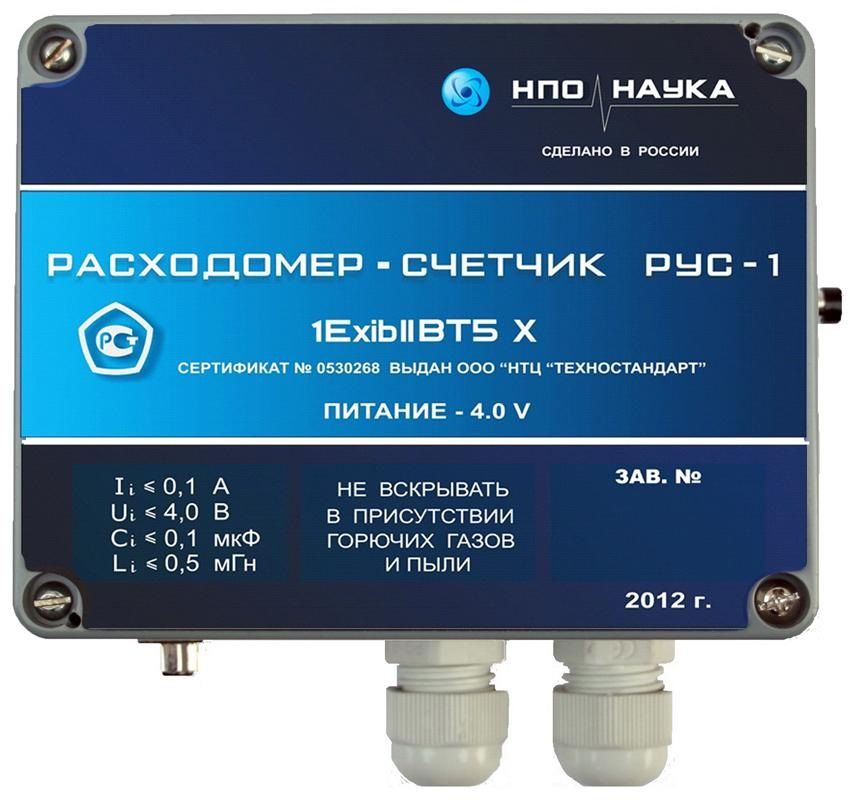

Ультразвуковые взрывозащищенные счетчики РУС-1Ex позволяют производить измерения, архивирование и выдачу на внешние интерфейсы измеряемой информации.
КУПИТЬ РАСХОДОМЕР РУС-1EXIBIIBT5
Ознакомиться с ценами и купить ультразвуковой расходомер-счетчик РУС-1А по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи
КАТАЛОГ РАСХОДОМЕРОВ ООО "НПО НАУКА"
ОСОБЕННОСТИ РАСХОДОМЕРОВ РУС-1EXIBIIBT5
- Расходомер РУС-1 1ExibIIBT5х предназначен для коммерческого или оперативного учета в автоматизированных системах управления технологическими процессами транспортирования, хранения, переработки и приготовления-отправки товарных продуктов на нефтебазах, товарно-сырьевых хозяйствах НПЗ и предприятиях топливно-энергетического комплекса.
-
Комплект из электронного блока взрывозащищенного исполнения и УПР, могут устанавливаться в взрывоопасных зонах В-1 и В-1а, где возможно образование смесей паров нефтепродуктов с воздухом категории IIB, температурной группы Т5 включительно согласно ГОСТ Р 51330.10. Маркировка взрывозащиты прибора 1ExibIIBT5 по ГОСТ Р 51330.0.
-
Блок питания БП и барьеры искрозащиты БИС должны устанавливаться вне взрывобезопасной зоны. Они соединяются с электронным блоком с помощью кабельных устройств через барьеры искрозащиты БИС.
-
Питание прибора осуществляется от внешнего источника питания 4,0 В стабилизированного напряжения постоянного тока.
-
Включен в состав теплосчетчиков РСТ и ТСК-7.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСХОДОМЕРОВ РУС-1EXIBIIBT5
| Количество каналов измерения | 1 |
| Ду трубопровода при врезке датчиков под углом 45 С, мм | 15 ÷ 300 |
| Ду трубопровода при врезке датчиков под углом 60 С, мм | 300 ÷ 600 |
| Максимальное давление среды, МПа | 10 |
| Материал УПР для Ду 15 ÷ 200 мм | 12Х18Н10Т |
| Тип присоединения УПР | фланцевое/муфтовое/под сварку |
| Температурный диапазон использования УПР, С | 0 ÷ 150; по спец заказу до 200 |
| Температурный диапазон эксплуатации электронного блока, С | 5÷ 50 |
| Средняя относительная погрешность измерения, % | + 2 |
| Длина прямолинейных участков | 15 Dу до места установки и 5 Dу после |
| Степень защиты электронного блока | IP 67 |
| Питание электронного блока | через БИС от внешнего источника постоянного тока U 4В либо от встроенного литиевого элемента напряжением 3,6 В |
| Ресурс работы от одной батареи, лет | 4÷ 8 (зависит от частоты использования сервисных функций) |
| Габаритные размеры электронного блока | 155 х 60 х 90 |
| Масса электронного блока, кг | 1,2 |
| Гарантийный срок эксплуатации, месяцы | 10 |
| Межповерочный интервал, лет | 4 |
ВЫВОД ИНФОРМАЦИИ:
- импульсный выход
КОМПЛЕКТАЦИЯ:
- электронный блок;
- ультразвуковой первичный преобразователь (УПР) в виде патрубка с датчиками ПЭП;
- ответные фланцы с крепежом ( по заказу);
- кабель связи РК 50-2-11 от датчиков ПЭП к электронному блоку ( по заказу).
КАРТА ЗАКАЗА УЛЬТРАЗВУКОВЫХ РАСХОДОМЕРОВ РУС-1EX
Пример заказа: Расходомер ультразвуковой РУС-1Ex взрывозащищенный Ду 25 мм, фланцевое присоединение, поверен на проливном стенде. Код заказа будет выглядеть следующим образом:
Расходомер РУС-1-1ExibIIBT5-025-C-R РСТМ.407629.002 ТУ
|
1 |
Условный диаметр расходомера |
|
015 |
Ду 15 мм |
|
025 |
Ду 25 мм |
|
032 |
Ду 32 мм |
|
040 |
Ду 40 мм |
|
050 |
Ду 50 мм |
|
065 |
Ду 65 мм |
|
100 |
Ду 100 мм |
|
150 |
Ду 150 мм |
|
200 |
Ду 200 мм |
|
250 |
Ду 250 мм |
|
300 |
Ду 300 мм |
|
400 |
Ду 400 мм |
|
500 |
Ду 500 мм |
|
600 |
Ду 600 мм |
|
700 |
Ду 700 мм |
|
800 |
Ду 800 мм |
|
900 |
Ду 900 мм |
|
1000 |
Ду 1000 мм |
|
1600 |
Ду 1600 мм |
|
1800 |
Ду 1800 мм |
|
000 |
поставка без измерительного участка (врезка датчиков в действующий трубопровод) |
|
Х |
поставка по спец.заказу |
|
2 |
Присоединение измерительного участка к трубопроводу |
|
C |
фланцевое |
|
E |
муфтовое (резьбовое) |
|
H |
под сварку |
|
Х |
изготовление под заказ |
|
3 |
Наличие поверки |
|
N |
калиброванный (технологический) прибор без поверки |
|
P |
прибор, поверенный по каналу измерения расхода имитационным методом |
|
R |
прибор, поверенный по каналу измерения расхода проливным методом |
|
X |
поверка под заказ |
Примечания:
- Исполнение 000 – беструбное – реализовано для Ду свыше 50 мм. При этом монтаж пьезоэлектрических преобразователей на трубопроводе из коррозионно-стойкой или углеродистой нелегированной стали производится потребителем.
- Исполнение Е реализовано для Ду 15…25 мм.
- Исполнение С реализовано для Ду 32…300 мм.
- Исполнение R реализовано для Ду200 мм.
- При отсутствии требований к какому-либо из пунктов карты заказа – ставить прочерк
