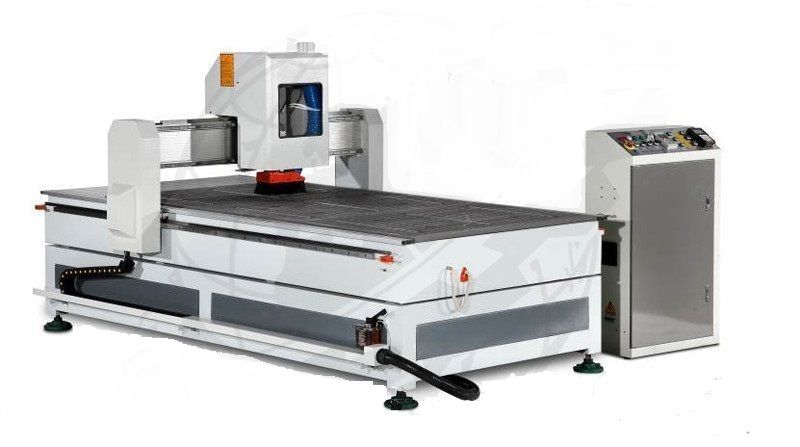

Фрезерный станок с ЧПУ с токарной осью 24 AVTQ

Фрезерные станки с ЧПУ предназначены для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).

Технические характеристики

Гравировка:

• Нанесение рисунков, надписей, орнаментов на плоские поверхности из различных материалов.

Мебельное производство:

• Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Отделка интерьеров:

• Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

Отделка экстерьеров:

• Фигурные наличники на окна и двери с резьбой насквозь.
• Декоративные элементы для украшения деревянных домов и бань.
• балясины из доски для отделки веранд и беседок, ограды и т.д.

Эксклюзивные изделия:

• Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

Производство дверей:

• Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
• Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
• Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
• Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

• Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик («CIBATOOL» и т.д.).

Реклама:

• Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

• Воздушное охлаждение шпинделя. За счёт воздушной системы охлаждения шпиндель может работать при высоких температурах и максимальных нагрузках. В южных регионах России особенно остро стоит проблема высоких температур в летнее время.
• Конструкция шпинделя. Шпиндели, используемые на станках 24 AVTQ изначально проектировались для металлообрабатывающего оборудования, т.е. их ресурс способен выдерживать максимальные нагрузки даже при относительно небольших мощностях шпинделя (1,5кВт, 2,2 кВт).
• Тайваньские линейные направляющие HIWIN, по которым двигается портал, обеспечивают высокую точность перемещения и стабильность работы. Привод портала осуществляется за счёт косозубой передачи шестерня-рейка, что обеспечивает повышенную скорость, плавность и точность перемещения. При такой конструкции исключено провисание и вибрация (как в случае с ШВП).
• Станина станка выполнена из цельносварной конструкции усиленной ребрами жесткости и обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Достигается высокая точность и качество при обработке заготовок больших размеров.
• Электрическая часть станка укомплектована модулями таких мировых лидеров как Schneider Electric, Omron, Telemecanique, Delta.
• Универсальный стол с Т-образными пазами для механического крепления детали позволяет экономить время (при работе с вакуумом) и электроэнергию (при 3-D фрезеровании).
• Движение по оси Z происходит за счёт ШВП, произведённой в Германии. На таких размерах, возможно применение ШВП, т.к. есть возможность соблюсти необходимые пропорции (толщина ШВП и длина перемещения).

Фото шпинделя

Фото токарной оси
