Фрезерный станок с шипорезной кареткой SM-130

Артикул: 21058055

244600 руб.

Артикул: 21058055

Купить в 1 клик

Производитель	RM Group
Страна	ИТАЛИЯ
Скорость вращения шпинделя, об/мин	4200/6000/8000/9700
Мощность двигателя, кВт	5,5
Габариты, мм	1150 x 1400 x 1300
Масса, кг	560

Производитель	RM Group
Страна	ИТАЛИЯ
Скорость вращения шпинделя, об/мин	4200/6000/8000/9700
Мощность двигателя, кВт	5,5
Габариты, мм	1150 x 1400 x 1300
Масса, кг	560

Описание

Комплекс предназначен для обработки брусковых деталей и рамочных конструкций деревянных окон и дверей в серийном и мелкосерийном производстве по изготовлению всех видов окон из массива древесины.

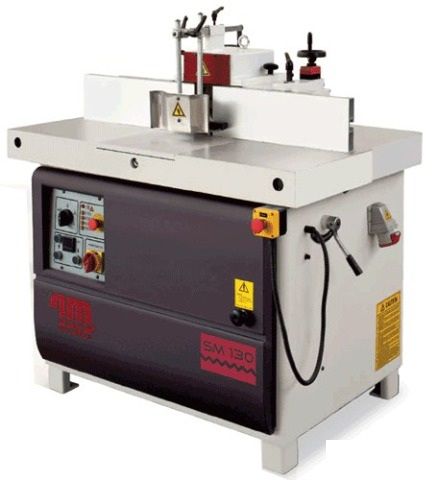

Фрезерный станок SM 130

Литой стол длинной - 1150 мм
Удобная настройка станка с помощью электронного программатора
Выдвижная поддерживающая опора для базирования габаритных заготовок
Массивная станина для обеспечения устойчивости и надежности станка
Мощный двигатель для обеспечения обработки различных пород древесины

Преимущества

Продольное фрезерование прямолинейных заготовок дверей, деталей мебели, мебельных фасадов
Фрезерование криволинейных поверхностей заготовок
Зарезка шипов и проушин для производства оконных блоков с помощью специальной каретки, имеющей возможность максимального приближения базовых поверхностей к инструменту и применение блока из нескольких инструментов
Зарезка шипов и проушин под углом для производства арочных оконных блоков конструкции
Фрезерование заготовок для оконных блоков различного профиля с вырезкой штапика без снятия инструмента за счет перемещения шпинделя с блоком из нескольких инструментов
Обработка створок оконных блоков, дверей и других рамочных конструкций по наружному контуру с поддержкой передней выдвижной расширительной планкой.

Технические характеристики фрезерного оборудования с шипорезного кареткой SM-130

Модель	SM 130	SM 130 L	SM 130 T	SM 130 TC
Размер рабочего стола, мм	800 x 1150	800 x 2350	800 x 2100	800 x 2700
Размер шипорезной каретки, мм	-	-	400 x 950	400 x 950
Посадочный диаметр шпинделя, мм	32 (35,50)	32 (35,50)	32 (35,50)	32 (35,50)
Максимальная высота шпинделя над рабочим столом, мм	140 (180)	140 (180)	140 (180)	140 (180)
Максимальный диаметр инструмента, мм	300	300	300	300
Скорость вращения шпинделя, об/мин	4200/6000/8000/9700	4200/6000/8000/9700	4200/6000/8000/9700	4200/6000/8000/9700
Мощность двигателя, кВт	5,5	5,5	5,5	5,5
Габариты, мм	1150 x 1400 x 1300	2350 x 1400 x 1300	2600 x 1400 x 1300	3200 x 1400 x 1300
Масса, кг	560	630	665	700

Конструктивные особенности

	Выдвижная защита фрезерного узла Регулируемое ограждение фрезерного узла предотвращает заваливание заготовки при профилировании.
	Защитный кожух для профилирования + прижимное устройство MORI Направляющие на защитном кожухе регулируются при помощи маховиков по механическим счетчикам, что позволяет максимально быстро перенастроить станок на различные операции.
	Панель управления (ручной пуск зведа/треугольник; электрическое осевое перемещение шпинделя) Пульт управления расположен на передней панели станка. Станок имеет ручной запуск звезда/треугольник, который снижает нагрузку на двигатель и электросеть в момент запуска. Электрическое осевое перемещение шпинделя осуществляется с пульта, параметры перемещения шпинделя отражаются на цифровом дисплее.
	Боковая торцовочная каретка (модели Т и ТС) На станках SM-130 T и SM-130ТС имеется боковая каретка, которая позволят осуществлять профилирование шиповых соединений при производстве дверей, окон и других рамочных конструкций.
	Защитный кожух для шипорезания На станках SM-130 T и SM-130ТС в комплекте поставляется защитный кожух для операции шипорезания. Обеспечивает защиту оператора, а так же к задней части кожуха подключается аспирационная установка для отвода стужки.
	Линейка + кулачковый эксцентриковый прижим На шипорезной каретке расположен эксцентриковый прижим для надежной фиксации заготовки в процессе ее обработки, а так же направляющая линейка с двумя флажковыми упорами по которой осуществляется базирование заготовки. Линейка позволяет выполнять зарезку шипов и проушин под различным углом для производства арочных оконных блоков и др. похожей продукции.
	Два удлинения стола (SM-130 L) Станок SM-130L комплектуется двумя удлинениями стола (слева и спарава), позволяет работать с заготовками большой длины.
	Правое удлинение стола (SM-130 TC) Станок SM-130 комплектуется дополнительным правым удлинением стола. При профилировании на данном станке, шипорезная каретка служит вторым удлинением с левой стороны, позволяет работать с заготовками большой длины.
	Выдвижная опора (SM-130 L; SM-130 TC) Станок SM-130 L; SM-130 TC комплектуются выдвижной поддерживающей опорой. Которая предотвращает перекос деталей при обработке оконных блоков по внешнему контуру, и других крупногабаритных заготовок. Повышается качество готовой продукции.
