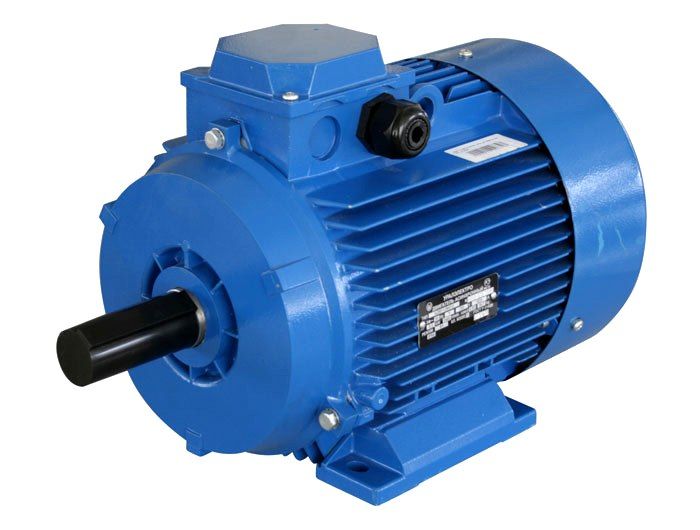

Электродвигатель АИР 132 S4, S6, S8

Каталог продукции
Строительное оборудование
Электродвигатели
Электродвигатель АИР 132 S4, S6, S8
Артикул: 22575366
Электродвигатель АИР 132 S4, S6, S8
16690 руб.
Артикул: 22575366

Купить в 1 клик


  • Страна - РОССИЯ
  • Диаметр вала, мм - 38
  • Мощность, кВт - 4; 5,5; 7,5;
  • Частота вращения, об/мин - 700; 950; 1455



  • Страна - РОССИЯ
  • Диаметр вала, мм - 38
  • Мощность, кВт - 4; 5,5; 7,5;
  • Частота вращения, об/мин - 700; 950; 1455
Описание
Комментарии
0
Описание

Общепромышленные асинхронные электродвигатели АИР 132S4, АИР 132S6, АИР 132S8 закрытого обдуваемого общепромышленного исполнения с короткозамкнутым ротором прeдназначены для привода рaзличных производственных механизмов: станков, насосов, вентиляторов, компрессоров, мельниц и т.п.


Изготовление по умолчанию:

  • на напряжение 220/380В (шесть клемм в коробке выводов).
  • климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
  • режим работы - продолжительный, S1.
  • степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м³, двигатель защищен от брызг воды со всех направлений).

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 132S4 (S6, S8), АДМ 132S4 (S6, S8), А132S4 (S6, S8) , АД 132S4 (S6, S8), 5АМХ132S6 (S4, S8).


Асинхронные электрические машины АИР продолжают применяться во всех областях быта и техники еще со времен СССР. Благодаря достаточной мощности при небольших размерах их используют как источник питания для насосов, вентиляторов, мотоблоков, передвижных лебедок и редукторов. В некоторых загородных домах, которым несколько десятков лет, по сей день можно найти устройства, работающие на таких двигателях еще старого, советского образца.


Технические характеристики электродвигателей АИР 132

Электродвигатель Мощность Об/мин. Ток при 380В, А KПД, % Kоэф. мощн. Iп/ Iн Мп/Мн Мmax/Мн Момент инерции, кгм² Масса, кг Цена, руб
АИР132S4 7,5 кВт 1455 15,6 87,5 0,83 7,0 2,0 2,5 0,0227 70 16 690
АИР132S6 5,5 кВт 950 12,2 83,0 0,82 5,5 2,2 2,5 0,0500 69 18 470
АИР132S8 4 кВт 700 10,5 83,0 0,70 6 1,8 2,2 0,0690 69 20 400


Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081

Тип l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b10 n h l21 l20 h10 h5 b1
АИР 132S4, S6, S8 510 345 350 80 140 89 38 12 300 19 250 216 4 132 18 5 13 41 10



Чертеж двигателя АИР 132 S4, S6.


МОНТАЖНОЕ ИСПОЛНЕНИЕ ДВИГАТЕЛЕЙ

  • на лапах (IM 1081, 1001, 1011)
  • фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
  • комбинированные, лапы+фланец (IM 2081, 2001, 2011).


СООТВЕТСТВИЕ СТАНДАРТАМ

  • привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
  • степень защиты IP54, IP55 (электродвигатель АИР) по ГОСТ17494-87;
  • степень защиты IP23 (электродвигатель АМН) по ГОСТ17494-87;
  • изоляция класса нагревостойкости «F» по ГОСТ8865-93;
  • по способу монтажа, исполнения: IM 1001, IM2001, IM3011 по ГОСТ2479-79;
  • климатическое исполнение У2, У3 по ГОСТ15150-69.
  • режим работы S1 по ГОСТ183-74.
  • способ охлаждения 1С-0151 по ГОСТ20459-87.
  • уровень шума в режиме холостого хода - 2 класса по ГОСТ16372-93.
