Электродвигатель АИР 160 S2, S4, S6, S8

Каталог продукции
Строительное оборудование
Электродвигатели
Электродвигатель АИР 160 S2, S4, S6, S8
Артикул: 22575514

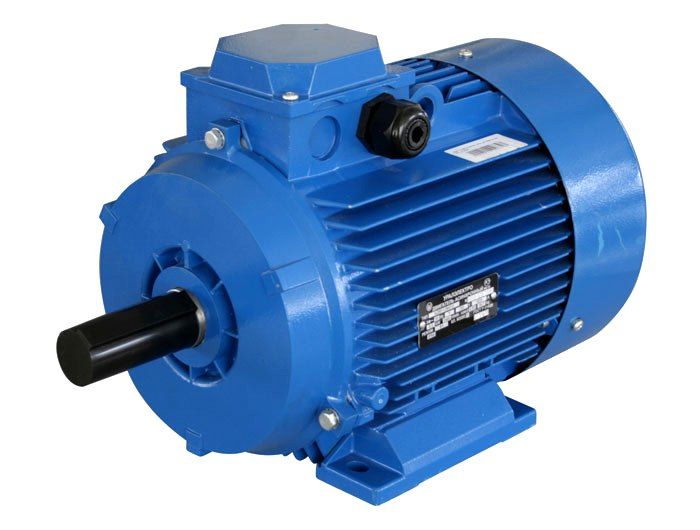

Электродвигатель АИР 160 S2, S4, S6, S8
26400 руб.
Артикул: 22575514

Купить в 1 клик
  • Страна - РОССИЯ
  • Диаметр вала, мм - 42; 48
  • Мощность, кВт - 7,5; 11; 15
  • Частота вращения, об/мин - 720; 970; 1450; 2930


  • Страна - РОССИЯ
  • Диаметр вала, мм - 42; 48
  • Мощность, кВт - 7,5; 11; 15
  • Частота вращения, об/мин - 720; 970; 1450; 2930
Описание
Комментарии
0
Описание

Общепромышленные асинхронные электродвигатели АИР160S2, АИР160S4, АИР160S6, АИР160S8 закрытого обдуваемого общепромышленного исполнения с короткозамкнутым ротором прeдназначены для привода рaзличных производственных механизмов: станков, насосов, вентиляторов, компрессоров, мельниц и т.п.


Изготовление по умолчанию:

  • на напряжение 220/380В (шесть клемм в коробке выводов).
  • климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
  • режим работы - продолжительный, S1.
  • степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м³, двигатель защищен от брызг воды со всех направлений).
  • изоляционная система класса нагревостойкости F.

Двигатель аналогичен по размерам и параметрам двигателям 5АИ 160S4 (S2,S6,S8), АДМ 160S2 (S4,S6,S8), А160S4 (S2,S6,S8), АД160S2 (S4,S6,S8), АИРМ132М4 (М2,М6, М8).


Асинхронные электрические машины АИР продолжают применяться во всех областях быта и техники еще со времен СССР. Благодаря достаточной мощности при небольших размерах их используют как источник питания для насосов, вентиляторов, мотоблоков, передвижных лебедок и редукторов. В некоторых загородных домах, которым несколько десятков лет, по сей день можно найти устройства, работающие на таких двигателях еще старого, советского образца.


Технические характеристики электродвигателей АИР 160

Электродвигатель Мощность Об/мин. Ток при 380В, А KПД, % Kоэф. мощн. Iп/ Iн Мп/Мн Мmax/Мн Момент инерции, кгм² Масса, кг Цена, руб
АИР160S2 15 кВт 2930 30 88,0 0,86 7,5 2,1 3,0 0,0500 116 28 610
АИР160S4 15 кВт 1450 30 89,0 0,85 7,5 2,2 2,3 0,0600 120 26 400
АИР160S6 11 кВт 970 24,5 87,5 0,78 6,5 2,0 2,1 0,0700 125 28 300
АИР160S8 7,5 кВт 720 18 85,0 0,73 6,0 1,9 2,0 0,0800 125 28 020


Габаритно-присоединительные размеры двигателей исполнений IM1081, 2081, 3081

Тип l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b10 n h l21 l20 h10 h5 b1
АИР 160 S2 625 435 350 110 178 108 42 15 300 19 250 254 4 160 15 5 20 45 12
АИР 160 S4,6,8 48 51,5 14


Чертеж двигателя АИР 160 S2,4,6,8.


МОНТАЖНОЕ ИСПОЛНЕНИЕ ДВИГАТЕЛЕЙ

  • на лапах (IM 1081, 1001, 1011)
  • фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
  • комбинированные, лапы+фланец (IM 2081, 2001, 2011).


СООТВЕТСТВИЕ СТАНДАРТАМ

  • привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
  • степень защиты IP54, IP55 (электродвигатель АИР) по ГОСТ17494-87;
  • степень защиты IP23 (электродвигатель АМН) по ГОСТ17494-87;
  • изоляция класса нагревостойкости «F» по ГОСТ8865-93;
  • по способу монтажа, исполнения: IM 1001, IM2001, IM3011 по ГОСТ2479-79;
  • климатическое исполнение У2, У3 по ГОСТ15150-69.
  • режим работы S1 по ГОСТ183-74.
  • способ охлаждения 1С-0151 по ГОСТ20459-87.
  • уровень шума в режиме холостого хода - 2 класса по ГОСТ16372-93.
