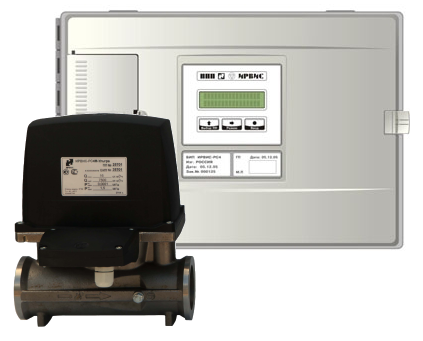

ИРВИС-РС4М-УЛЬТРА Расходомер-счетчик газа ультразвуковой

ИРВИС-РС4М-УЛЬТРА

Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета газа более 5 лет. Предлагаем к поставке газовые счетчики ИРВИС-РС4М-Ультра по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.


Ультразвуковой расходомер-счетчик газа ИРВИС-РС4М-Ультра представляет собой комплектный, законченный узел учета газа, аттестованный органами Госстандарта. Для ведения коммерческих расчетов между поставщиком и потребителем газа.


КУПИТЬ СЧЕТЧИК ГАЗА ИРВИС-РС4М-УЛЬТРА

Ознакомиться с ценами и купить ультразвуковой расходомер-счетчик газа ИРВИС-РС4М-УЛЬТРА по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на газовые счетчики. Также вы можете отправить заявку на подбор счетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи

КАТАЛОГ СЧЕТЧИКОВ ГАЗА


ПРЕИМУЩЕСТВА ВИХРЕВЫХ СЧЕТЧИКОВ ИРВИС-РС4М-УЛЬТРА

  • Высокая точность измерений;
  • Широкий диапазон измерений;
  • Стабильность метрологических характеристик;
  • Высокие динамические характеристики. Возможность работы на нестационарных потоках;
  • Нечувствительность к гидравлическим ударам;
  • Стойкость к загрязнениям;
  • Простота монтажа;
  • Простота и удобство в эксплуатации;
  • Отсутствие подвижных частей, подверженных износу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ ИРВИС-РС4М-УЛЬТРА

Рабочий газ природный газ,попутный нефтяной газ, воздух, азот, другие газы
Диаметры условного прохода 50, 80, 100 мм
Погрешность измеренного объема
приведенного к стандартным условиям
для ДУ50
..... не более ± 1% при Qпер. .....Qнаиб.
..... не более ±(1+4(Qпер-Q)*Qнаим/((Qпер-Qнаим)*Q))% при Qнаим. ... Qпер.
Погрешность измеренного объема
приведенного к стандартным условиям
для ДУ80,100
..... не более ± 1% при Qпер. .....Qнаиб.
..... не более ±(1+2,5(Qпер-Q)*Qнаим/((Qпер-Qнаим)*Q))% при Qнаим. ... Qпер.
Диапазон измеряемых расходов природного газа при рабочих условиях от 0,5 м3/час до 1125 м3/час
Давление измеряемого газа (абс.) от 0,05 до 6,3 МПа
Температура измеряемого газа от -40 до +60°С
Температура окружающей среды от -40 до +45°С
Питание 220 (+50-110) В, 50 ±1Гц
Взрывозащита 1ExibdIICT4X
Межповерочный интервал 2 года
Методика периодической поверки безпроливная (имитационная), проливная

ИРВИС-РС4М-УЛЬТРА Расходомер-счетчик газа ультразвуковой

ПРИНЦИП РАБОТЫ СЧЕТЧИКОВ ГАЗА ИРВИС-РС4М-УЛЬТРА

Принцип действия расходомера-счетчика газа ИРВИС-РС4М-Ультра основан на измерении разности времен прохождения импульсов ультразвуковых колебаний по направлению движения потока газа и против него.
Принцип действия прибора позволяет измерять расход газа, как в прямом, так и в обратном направления (реверсивные потоки, пример, АГНКС).
Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.

Высокая точность и качество

Отсутствие подвижных частей, подверженных износу, обеспечивает высокую стабильность метрологических характеристик счетчика ИРВИС-РС4М-Ультра во время эксплуатации. Использование математического фильтра разработки НПП "ИРВИС" для обработки ультразвукового сигнала обеспечивает высокую точность измерений, надежность, помехозащищенность.
Благодаря образцовой метрологической базе НПП "Ирвис", обеспечивающей возможность исследования и градуировки приборов во всем диапазоне расходов, температур и давлений, а также исследования приборов при измерении пульсирующих потоков газа, приборы производства НПП "Ирвис" не имеют дополнительной погрешности, вызванной различиями условий градуировки и условий эксплуатации расходомеров-счетчиков газа "ИРВИС-РС4М-Ультра".

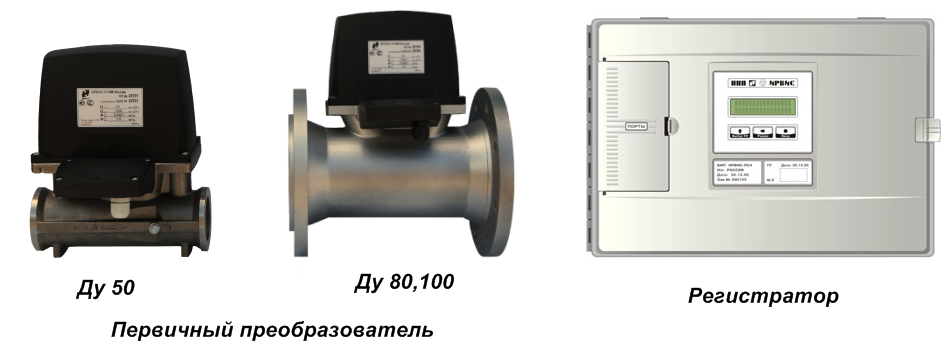

Первичный преобразователь ИРВИС-РС4М-УЛЬТРА

Первичный преобразователь представляет собой отрезок трубопровода специальной формы, оптимизирующий поток, в котором установлен ультразвуковой расходомер, первичный преобразователь давления, первичный преобразователь температуры, плата вычислителя.
Первичный преобразователь абсолютного давления термокомпенсирован во всем диапазоне рабочих температур.
Первичный преобразователь температуры представляет собой термометр сопротивления платиновый.
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям, накапливает в энергонезависимой памяти нарастающим итогом значение прошедшего объема газа. Информация об измеряемых параметрах и накопленном объеме газа с первичного преобразователя передается по цифровой линии связи на специализированный регистратор - "БИП" (блок интерфейса и питания).

Регистратор ИРВИС-РС4М-УЛЬТРА

Регистратор ведет архивацию измеряемых параметров (глубина архива 120 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям. К регистратору возможно подключить до четырех первичных преобразователей.


Съем информации с регистратора возможен несколькими способами:

  • Для оперативного контроля, регистратор укомплектован ЖКИ индикатором, отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
  • Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
  • Перенос информации на персональный компьютер при помощи FLASH-карты, входящей в базовый комплект поставки.
  • Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.

К регистратору возможно одновременно подключить две независимые системы телеметрии, к примеру - потребителя и поставщика газа.
Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, реализована возможность изменения состава газа, внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации или пломбируемым переключателем. Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве констант.
При выходе прибора из строя учет газа ведется по условно-постоянным значениям, вносимым в память прибора, по взаимному согласованию поставщика и потребителя газа

Монтаж и установка ИРВИС-РС4М-УЛЬТРА

Первичный преобразователь расходомера-счетчика газа ИРВИС-РС4-Ультра может быть установлен в горизонтальный, вертикальный или наклонный трубопровод. В связи с тем, что расходомер не загромождает проход трубопровода, в месте установки первичного преобразователя не требуется организация обводного байпасного канала. Для удобства монтажа в базовый комплект поставки включен монтажный комплект, состоящий из ответных фланцев, габаритной катушки имитатора, уплотнительных колец, крепежа, 10 м. соединительного кабеля. Для снижения требований к квалификации монтажной организации и повышения точности измерений в комплект поставки может быть включен прямолинейный измерительный участок, аттестованный заводом-изготовителем.

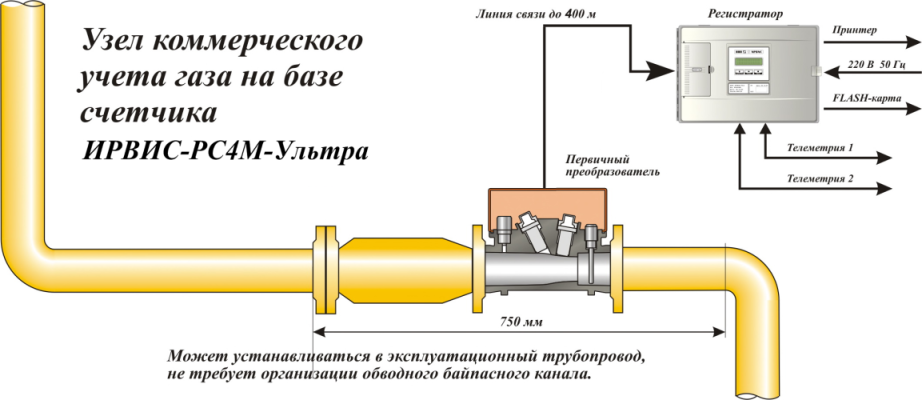

Узел коммерческого учета газа на базе ИРВИС-РС4М-УЛЬТРА
