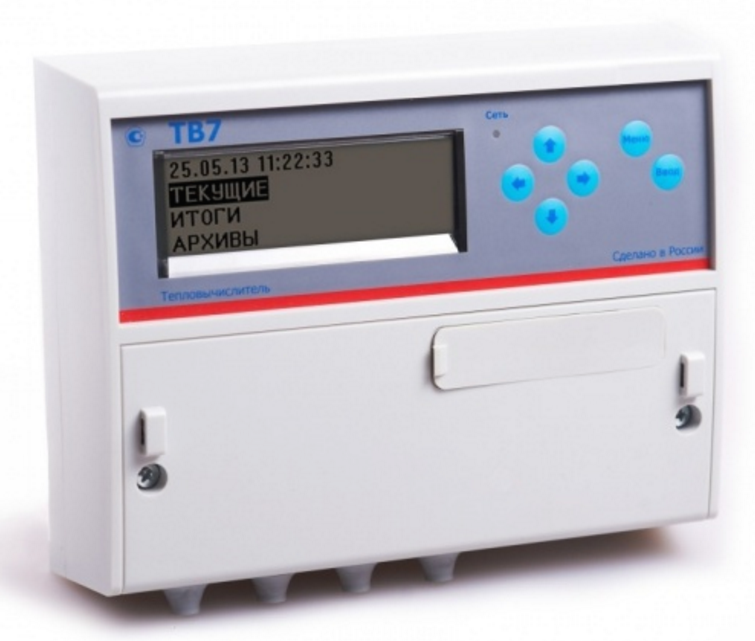

Тепловычислитель ТВ7

Тепловычислители ТВ7

• RS-232 • USB Ethernet /опционально • RS-485 /опционально • SD-card

• Интуитивно-понятный графический интерфейс

• Подсветка интерфейса во всех режимах питания

• Удобная настройка с компьютера

• Большой объём для монтажа

• Крепление на DIN-рейку

• Питание от сетевого источника питания

• Питание от встроенной батареи

• Питание ультразвуковых расходомеров

Назначение тепловычислителей ТВ7

Тепловычислители ТВ7 применяются для измерения и регистрации количества тепловой энергии в закрытых и открытых системах водяного отопления, а также регистрации потока теплоносителя. Основные сферы применения: жилищно-коммунальное хозяйство и промышленность.

Тепловычислитель ТВ7 позволяет производить измерения по одному или сразу двум тепловым вводам в подающем, обратном трубопроводах, а также в ГВС подпитки.

Тепловычислитель ТВ7 является одним из лучших решений на рынке за счет высокой степенью универсальности, многофункциональностью, надежностью и весьма доступной стоимостью, что делает его идеальным для организации системы учета энергоносителей в системе жилищно-коммунального хозяйства.

Модели тепловычислителей ТВ7

ТВ7 обеспечивает измерения по одному или двум тепловым вводам (ТВ1 и ТВ2), представленными трубопроводами: подающий (ТР1), обратный (ТР2), ГВС, подпитки (ТР3). Межповерочный интервал 4 года.

Модель	Количество подключаемых датчиков						Имп.* вход
	Тепловой вход 1			Тепловой вход 2			Имп.* вход
	Расход	Температура	Давление	Расход	Температура	Давление
ТВ7-01	3	2	-	1	-	-	1
ТВ7-04.1	3	2	3	1	-	-	1
ТВ7-03	3	3	-	3	3	-	1
ТВ7-04	3	3	3	3	3	2	1

* Дополнительный импульсный вход может быть использован:
- в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
- в режиме регистратора внешних событий (сигнализация),
- в режиме контроля наличия питающего напряжения.

Преимущества тепловычислителей ТВ7

Большое количество схем теплоснабжения;
Глубокая диагностика и гибкая реакция на нештатные ситуации;
При использовании с расходомерами Питерфлоу имеется возможность распознавать ситуации отключения питания и неисправности индивидуально по каждому расходомеру;

Совершенная система защиты

Механическая пломба доступа к калибровкам
Опломбирование доступа к настройке тепловычислителя на конкретный узел учета
Индикация на экране номера версии программного обеспечения и контрольной суммы исполняемого кода
Ведение нестираемого архива событий: калибровок, изменений настроек
Возможность снятия архивов с помощью обычной SD-карты
Наличие мобильного коммуникатора USB-ППД для снятия архивов.

Бесплатное программное обеспечение

ТВ7 Конфигуратор для настройки тепловычислителя с компьютера (ОС Windows);
Архиватор для скачивания архивов и формирования отчетов (ОС Windows);
ОРС сервер Термотроник для интеграции со SCADA системами (ОС Windows);
Мобильное приложение ТТМ для считывания текущих, настроечных и архивных параметров (ОС Android).

Пульт переноса данных USB–ППД

Зарядка встроенного Li-Ion аккумулятора производится по USB при подключении к компьютеру, заряда хватает на обслуживание 200 вычислителей. Устройство имеет звуковую и световую индикацию режимов связи и зарядки аккумулятора. Пульт воспринимается операционной системой компьютера как съемный флэш-диск, поэтому установки драйвера не требуется.

Технические характеристики:

• Объем флэш-памяти 4Гб, что соответствует объёму более 10.000 архивов;

• Время полного заряда встроенного Li-Ion аккумулятора около 5 часов;

• Разъёмы USB-A и USB-B для подключения к вычислителю и компьютеру;

• Масса устройства- не более 100 грамм;

• Импорт данных из архивных файлов в базу данных компьютера выполняется стандартной программой «Архиватор».

Пульт переноса данных USB–ППД теплоавчислителя ТВ7

Подключение USB–ППД к вычислителю выполняется стандартным кабелем USB 2.0-A-B, при подключении пульта данные из вычислителя скачиваются автоматически.

Функциональные возможности тепловычислителя ТВ7

Возможность ввода и изменения различных настроечных параметров с компьютера или с клавиатуры, которая расположена на лицевой панели;
Наличие защиты от несанкционированного вмешательства посторонних лиц в работу тепловычислителя и корректировки результатов вычисления;
Вычисление в одном или двух каналах, а также определение дополнительных параметров вне каналов теплоснабжения;
Выбор одной из 14 тепловых схем учета тепловой энергии;
Возможность просмотра времени, настроек, архивных и текущих показаний на встроенном четырехстрочном жидкокристаллическом индикаторе;
Подсветка индикатора при наличии подключенного источника внешнего питания;
Контроль мгновенного расхода воды, температуры горячей, холодной воды, давления, часового объема и тепла, разности часовых масс, наличия внешнего питания, разряда батарейки;
Возможность диагностики наступления нештатных ситуаций;
Сигнализация событий;
Регистрация данных и событий в специальном архиве;
Измерение, передача и архивирование показателей счетчика;
Измерение температуры воздуха и холодной воды;
Определение количества воды, которое было отобрано из системы;
Учет времени отсутствия счета и времени нормальной работы;
Наличие двух последовательных каналов передачи данных: RS232 или RS485;
Возможность передачи данных через Ethernet или мобильные сети стандарта GSM/GPRS;
Наличие резервного питания от батарейки при отсутствии внешнего электропитания;
Питание ультразвуковых счетчиков воды.

Тепловычислитель позволяет вычислять средние значения измеряемых параметров (давление, температура, разность температур), а также итоговые показания (количество массы, объема, тепловой энергии). После этого тепловычислитель ТВ7 имеет возможность сформировать сразу несколько видов архива:

Архив по определенному промежутку времени (часовой, суточный, месячный) с регистрацией кодов и времени наступления различных нештатных ситуаций, а также промежутков времени отсутствия электроснабжения;
Итоговый архив с нарастающим итогом, начиная от времени последнего сброса данных этого архива и до конца суток;
Архив событий, в котором фиксируются действия, которые были связаны с различными технологическими событиями, стиранием архивов, а также изменениями настроечных параметров.

Встроенная память тепловычислителя позволяет разместить информацию о 255 событиях, данные о 1152 часовых архивах, 128 – суточных и итоговых, а также данные от 32 месячных архивах.
