Счетчик МЕРКУРИЙ 234 ART

СЧЕТЧИКИ МЕРКУРИЙ 234 ART

Компания «ПРОИНСТРУМЕНТ» работает на рынке оборудования промышленного и коммерческого учета электроэнергии более 5 лет. Предлагаем к поставке счетчики МЕРКУРИЙ 234 ART ИНКОТЕКС трехфазные многотарифные по низким ценам со складов в Москве, Санкт-Петербурге, Новосибирске по выгодным ценам.


Счетчики МЕРКУРИЙ 234 ART предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.


КУПИТЬ СЧЕТЧИК МЕРКУРИЙ 234 ART

Ознакомиться с ценами и купить трехфазный электросчетчик МЕРКУРИЙ 234 ART по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на электрические счетчики. Также вы можете отправить заявку на подбор электросчетчика через форму ниже.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com | Форма обратной связи

КАТАЛОГ СЧЕТЧИКОВ МЕРКУРИЙ

ОСОБЕННОСТИ СЧЕТЧИКА ЭЛЕКТРОЭНЕРГИИ МЕРКУРИЙ 234 ART

  • Счетчики полностью соответствуют отраслевым требованиям, в том числе технической политике ПАО «Россети» по учету электроэнергии.
  • Счетчики аттестованы на соответствие протоколу обмена СПОДЭС с помощью сертификационной утилиты ПАО «Россети».

    • энергия всего от сброса показаний;
    • энергия на начало текущих и 123 предыдущих суток;
    • энергия на начало текущего и 36 предыдущих месяцев;
    • энергия на начало текущего и предыдущего года;
    • расход за текущие и предыдущие сутки;
    • расход за текущий и 11 предыдущих месяцев.

      Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

  • Поквадрантный учёт реактивной энергии в двунаправленных счётчиках.

  • Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах
    суток. Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута.

  • Учёт технических потерь в линиях электропередач и силовых трансформаторах.

    • мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
    • действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
    • значения углов между фазными напряжениями;
    • частота сети;
    • коэффициенты мощности по каждой фазе и по сумме фаз;
    • коэффициент искажения синусоидальности фазных кривых.

      Измерение параметров электрической сети:

  • Два независимых профиля мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 60 минут. Глубина хранения 170 суток для времени усреднения 30 минут.

  • Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале от 1 до 3600 секунд с ежемесячным расписанием.

  • Ведение журналов событий, включая события показателей качества электроэнергии.

  • Возможность подключения резервного питания (5 – 12 В постоянного тока).

  • Наличие многофункционального гальванически развязанного импульсного выхода, в том числе с функцией управления нагрузкой.

  • Автоматическая самодиагностика с индикацией ошибок.

  • Наличие встроенного реле на 60 (100) А.

  • Две энергонезависимые электронные пломбы.

  • Датчик магнитного поля.

  • Запись несанкционированных воздействий в нестираемые журналы событий.

  • Многофункциональный ЖКИ c подсветкой и отображением OBIS-кодов отображаемых параметров.

  • Индикация параметров на ЖКИ при отключенном питании.

  • Возможность работы по протоколам Меркурий, DLMS/COSEM, СПОДЭС.

  • Возможность реализации протоколов Mbus, ModBus по запросу.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 234 ART

Класс точности счетчиков (актив. / реактив.):
• трансформаторного включения:  0,2S/0,5 и 0,5S/1
• прямого включения:  1/2
Номинальное напряжение, В:
• трансформаторного включения:  3*57,7/100
• прямого включения:  3*230/400
Базовый / максимальный ток, А:
• трансформаторного включения:  1/2; 1/10; 5/10
• прямого включения:  5/60; 5/100
Макс. ток для счетчиков прямого включения в течение 10 мс:  30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с:  20*I макс
Чувствительность при измерении активной энергии, А:
• трансформаторного включения:  0,001/0,005
• прямого включения:  0,02

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЕРКУРИЙ 234 ART

Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А 1,5 / 9
Полная мощность, потребляемая каждой цепью тока, не более, В*А 0,1
Мощность потребления сменного модуля интерфейса по каждой цепи напряжения, не более, Вт/В*А 1,5 / 24
Количество тарифов 4
Сохранность данных при перерывах питания, не менее, лет 10
Межповерочный интервал, лет 16
Гарантийный срок эксплуатации, лет 3
Наработка на отказ, не менее, ч 220 000
Диапазон рабочих температур, °С от -45 до +75
Масса, не более, кг 1,6
Габариты (ДхШхВ), для корпуса без сменных модулей, мм 300x174x65


МОДИФИКАЦИИ СЧЕТЧИКОВ МЕРКУРИЙ 234 ART

Модификация Номинальное напряжение, В Номинальный (максимальный) ток, А Класс точности Интерфейсы, реле
Меркурий 234 ART-00 (D)P* 3*57,7/100 5(10) 0,5S/1,0 оптопорт, RS-485
Меркурий 234 ART-01 (D)P* 3*230/400 5(60) 1,0/2,0 оптопорт, RS-485
Меркурий 234 ART-01 (D)PO* 3*230/400 5(60) 1,0/2,0 оптопорт, RS-485, реле
Меркурий 234 ART-02 (D)P* 3*230/400 5(100) 1,0/2,0 оптопорт, RS-485
Меркурий 234 ART-03 (D)P* 3*230/400 5(10) 0,5S/1,0 оптопорт, RS-485
Меркурий 234 ART2-00 (D)P* 3*57,7/100 5(10) 0,5S/1,0 оптопорт, RS-485
Меркурий 234 ART2-03 (D)P* 3*230/400 5(10) 0,5S/1,0 оптопорт, RS-485
Меркурий 234 ART-01 PF04 3*230/400 5(60) 1,0/2,0 оптопорт, RS-485, LoRa
Меркурий 234 ART-01 POF04 3*230/400 5(60) 1,0/2,0 оптопорт, RS-485, реле, LoRa
Меркурий 234 ART-02 PF04 3*230/400 5(100) 1,0/2,0 оптопорт, RS-485, LoRa
Меркурий 234 ART-03 PF04 3*230/400 5(10) 0,5S/1,0 оптопорт, RS-485, LoRa
Меркурий 234 ART2-00 PF04 3*57,7/100 5(10) 0,5S/1,0 оптопорт, RS-485, LoRa
Меркурий 234 ART2-03 PF04 3*230/400 5(10) 0,5S/1,0 оптопорт, RS-485, LoRa
Меркурий 234 ART-01 OL1 3*230/400 5(60) 1,0/2,0 оптопорт, RS-485, PLС-I, реле
Mеркурий 234 ART-02 L1 3*230/400 5(100) 1,0/2,0 оптопорт, RS-485, PLС-I
Mеркурий 234 ART-03 L1 3*230/400 5(10) 0,5S/1,0 оптопорт, RS-485, PLС-I
*Примечание: серийно выпускаются модификации счетчиков с протоколом DLMS/COSEM, СПОДЭС с буквой D в коде счетчика

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Меркурий 234 ART2-0X D P O B R (Lх С Fx)

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
2 – два направления учета (прием и отдача);
 – модификации, подразделяемые по току, напряжению и классу точности;

ОХ Номин. напряжение, В Номин. (базовый) ток, А Максимальный ток, А Класс точности
00 3*57/100 5 10 0,5s/1,0
01 3*230/400 5 60 1,0/2,0
02 3*230/400 5 100 1,0/2,0
03 3*230/400 5 10 0,5S/1,0

D – наличие протокола DLMS/COSEM, СПОДЭС;
Р – расширенные программные функции;
О – встроенное реле отключения нагрузки;
В – подсветка ЖКИ;
R – интерфейс RS-485 (Lх – модем PLC-х; С – интерфейс CAN, Fx – радиомодем-x)
Возможные модификации модемов: L – модем PLC I, F04 – LoRa.

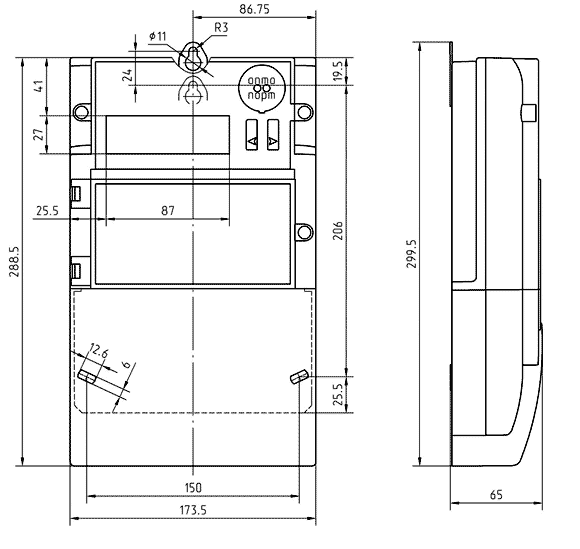

ГАБАРИТНЫЙ ЧЕРТЕЖ СЧЕТЧИКА МЕРКУРИЙ 234 ART

ГАБАРИТНЫЙ ЧЕРТЕЖ СЧЕТЧИКА МЕРКУРИЙ 234 ART
