Каталог расходомеров-счетчиков жидкости НПО Карат
Ультразвуковой расходомер КАРАТ-520
не требует дополнительного питания, имеет встроенный жидкокристалический дисплей. Не имеет подвижных частей, более долговечен и точен в реальных условиях применения.
Электромагнитный расходомер КАРАТ-551
не требователен к протяженности прямых участков до и после места расположения, но электромагнитный метод измерения требует постоянного подключения к электросети.
Ультразвуковой расходомер
КАРАТ-РС
обладает качествами присущими всем ультразвуковым расходомерам, но уже относится к устройствам прошлого поколения.

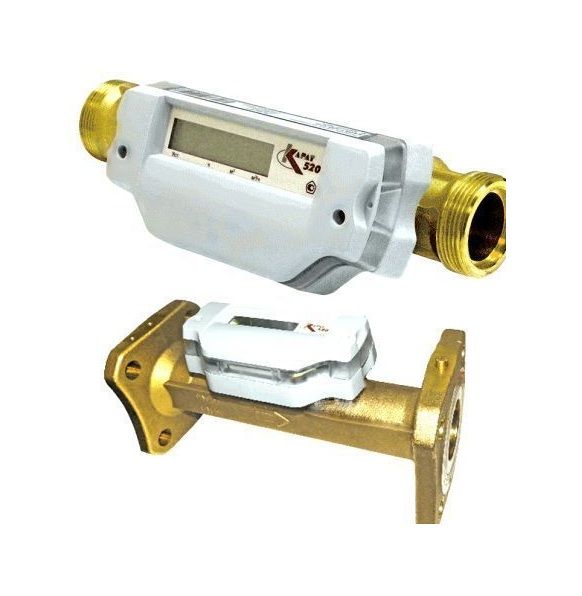

Расходомеры ультразвуковые КАРАТ-520
- Автономное питание
- Сниженные требования к прямым участкам
- Формирование журнала событий
- Измерение расхода и объёма в прямом и обратном направлениях
- Жидкокристаллический индикатор (ЖКИ)
- Контроль уставок на ЖКИ
- Internet сервис прибора
Расходомер ультразвуковой КАРАТ-520 используется для технологического и коммерческого учета расхода жидкости в трубопроводах систем отопления, холодного и горячего водоснабжения. Расходомер применяется на объектах ЖКХ и промышленности как в качестве самостоятельного автономного прибора, так и в составе узлов учета тепловой энергии.
Расходомеры КАРАТ-520 ДУ 20, 25, 32, 40 выпускаются в резьбовом исполнении, КАРАТ-520 ДУ 50, 65, 80 - во фланцевом исполнении.
Помимо индикации на жидкокристаллическом дисплее, Карат-520 обладает широкими коммуникационными способностями для передачи измеренных данных.
Модификации расходомеров КАРАТ-520
| Наименование | ДУ, мм | Диапазон м³/ч | Ном. расход м³/ч | Питание | Индикация |
| КАРАТ-520-20 | 20 | 0,025-5,00 | 2,5 | автономное | с индикацией |
| КАРАТ-520-25 | 25 | 0,035-7,00 | 3,5 | автономное | с индикацией |
| КАРАТ-520-32 | 32 | 0,060-12,00 | 6,0 | автономное | с индикацией |
| КАРАТ-520-40 | 40 | 0,100-20,00 | 10,0 | автономное | с индикацией |
| КАРАТ-520-50 | 50 | 0,150-30,00 | 15,0 | автономное | с индикацией |
| КАРАТ-520-80 | 80 | 0,400-80,00 | 40,00 | автономное | с индикацией |
Документы и сертификаты КАРАТ-520:
СВИДЕТЕЛЬСТВО ОБ УТВЕРЖДЕНИИ ТИПА КАРАТ-520.PDFРАСХОДОМЕРЫ КАРАТ-520 - ОПИСАНИЕ ТИПА.PDFИНСТРУКЦИЯ ПО МОНТАЖУ РАСХОДОМЕРОВ КАРАТ-520.PDFРАСХОДОМЕРЫ КАРАТ-520 - РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.PDF

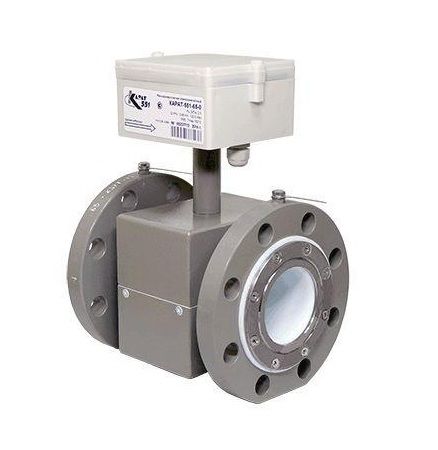

Расходомеры электромагнитные КАРАТ-551
- широкий динамический диапазон;
- короткие прямые участки;
- наличие импульсного выхода.
Расходомеры КАРАТ-551 применяются для коммерческого и технологического учёта расхода и объёма жидкостей в тепловых пунктах, тепловых станциях, объектах ЖКХ и промышленности, информационно-измерительных системах, узлах коммерческого учета тепловой энергии в условиях круглосуточной эксплуатации.
Расходомер КАРАТ-551 входит в состав комплексов измерительных: ЭЛЬФ и ЭЛЬФ-ТС, КАРАТ-307 и КАРАТ-307-ТС.
Расходомеры производятся в нескольких конструктивных исполнениях отличающихся диаметрами условного прохода, габаритными, установочными размерами и выпускаются во фланцевом исполнении (Ду 20-150) и «сэндвич» (Ду 20-40).
Модификации расходомеров КАРАТ-551
| Наименование | ДУ, мм | Диапазон м³/ч | Ном. расход м³/ч | Питание | Индикация |
| КАРАТ-551-20 | 20 | 0,040-10 | 5,0 | внешнее, 12В | без индикации |
| КАРАТ-551-25 | 25 | 0,072-18 | 9,0 | внешнее, 12В | без индикации |
| КАРАТ-551-32 | 32 | 0,12-30 | 15,0 | внешнее, 12В | без индикации |
| КАРАТ-551-40 | 40 | 0,18-45 | 22,5 | внешнее, 12В | без индикации |
| КАРАТ-551-50 | 50 | 0,30-75 | 37,5 | внешнее, 12В | без индикации |
| КАРАТ-551-65 | 65 | 0,48-120 | 60,0 | внешнее, 12В | без индикации |
| КАРАТ-551-80 | 80 | 0,72-180 | 90,0 | внешнее, 12В | без индикации |
| КАРАТ-551-100 | 100 | 1,20-300 | 150,0 | внешнее, 12В | без индикации |
| КАРАТ-551-150 | 150 | 2,28-570 | 285,0 | внешнее, 12В | без индикации |
Возможно исполнение с ЖК-индикацией.
Документы и сертификаты КАРАТ-551:
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ КАРАТ-551.PDFСЕРТИФИКАТ ОБ УТВЕРЖДЕНИИ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ КАРАТ-551.PDFОПИСАНИЕ ТИПА КАРАТ-551.PDFМЕТОДИКА ПОВЕРКИ КАРАТ-551.PDF

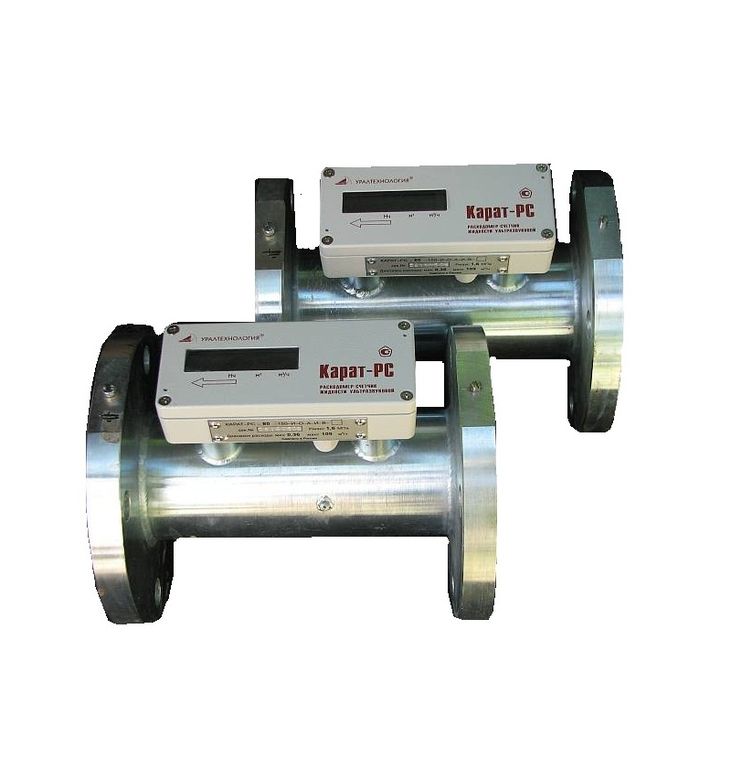

Расходомеры ультразвуковые КАРАТ-РС
- Автономное питание;
- Измерение расхода и объема в прямом и обратном направлениях.
Расходомеры КАРАТ-РС выпускаются в двух основных модификациях - с индексацией и без. Расходомеры КАРАТ-РС 20, 32 имеют резьбовое присоединение, КАРАТ-РС 50, 80, 100 имеют фланцевое присоединение.
Расходомеры КАРАТ-РС-500 выпускаются со встроенным устройством подготовки потока, которое позволяет производить точные измерения при сокращенных длинах прямых участков после задвижек, насосов, тройников и т.п. Такие расходомеры предназначены для измерения расхода только в прямом направлении.
Модификации расходомеров КАРАТ-РС
| Наименование | ДУ, мм | Диапазон м³/ч | Ном. расход м³/ч | Питание | Индикация |
| Карат-РС-20 | 20 | 0,02-8,10 | 4,0 | внешнее, 12В | без индикации |
| Карат-РС-32 | 32 | 0,07-20,0 | 10,0 | внешнее, 12В | без индикации |
| Карат-РС-50 | 50 | 0,16-50,0 | 25,0 | внешнее, 12В | без индикации |
| Карат-РС-80 | 80 | 0,40-150 | 75,0 | внешнее, 12В | без индикации |
| Карат-РС-100 | 100 | 0,63-240 | 120 | внешнее, 12В | без индикации |
Возможно исполнение с ЖК-индикацией (модификация Карат-РС-И)
Документы и сертификаты КАРАТ-РС:
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РАСХОДОМЕРОВ КАРАТ-РС МЕТАЛЛИЧЕСКИЙ КОРПУС).PDFРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РАСХОДОМЕРОВ КАРАТ-РС (ПЛАСТИКОВЫЙ КОРПУС).PDFОПИСАНИЕ ТИПА КАРАТ-РС.PDF
