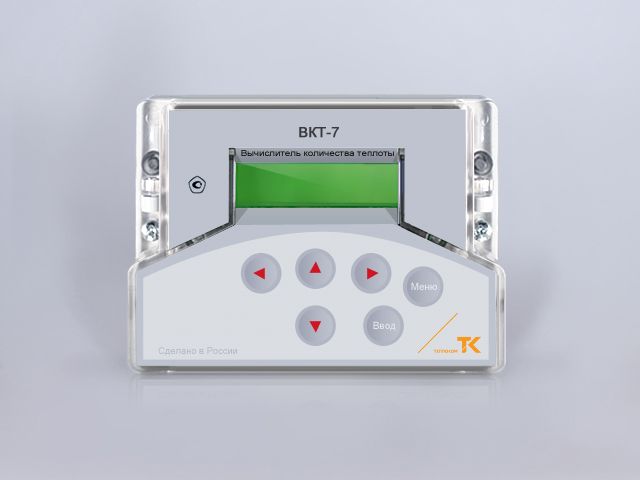

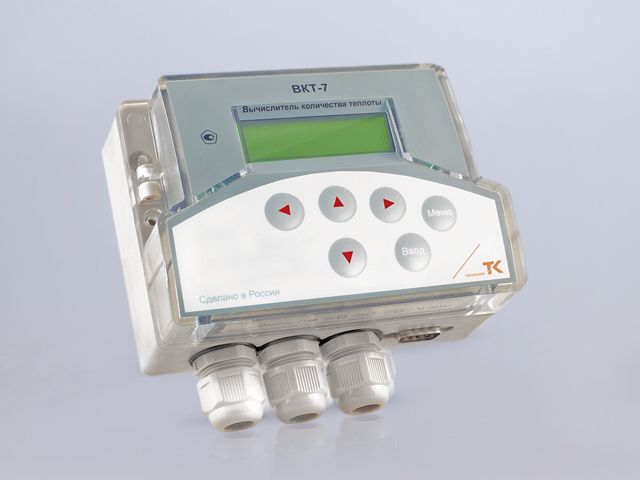

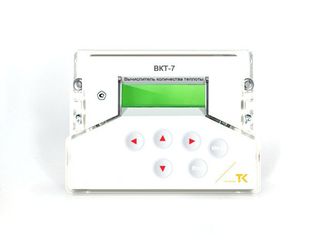

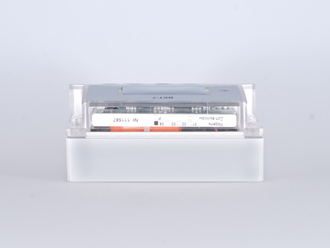

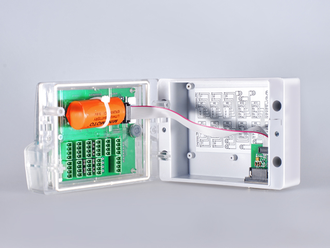

Тепловычислитель ВКТ-7М-01

Вычислители количества теплоты ВКТ-7М-01 применяются в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления, а также для измерений количества других измеряемых сред.

Модель ВКТ-7М-01 обеспечивает измерения тепловой энергии по одному тепловому вводу (ТВ1), ВКТ-7М-02 двум тепловым вводам (ТВ1 и ТВ2) - представленными закрытой и/или открытой водяными системами теплопотребления.

ВКТ-7М имеет нестираемый архив (журнал действий оператора), в который за-носятся основные технические характеристики и настроечные коэффициенты прибора, а также некоторые другие действия оператора. Архив находится в энергонезависимой памяти.

В журнале действий оператора, фиксируются производимые пользователем изменения параметров вычислителя с указанием изменяемого параметра, даты и времени изменения.

Также в журнале действий оператора фиксируются по сигналам от водосчетчиков нештатные ситуации: «пустая труба» и изменение направления потока с указанием даты и времени их возникновения.

Гарантийный срок эксплуатации тепловычислителя – 6 лет.

Функциональные возможности ВКТ-7М-01

Выпускаются 2 модели ВКТ-7М, имеющие следующие возможности:

Вся линейка тепловычислителей ВКТ

Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий (Тр1), обратный (Тр2) и ГВС, подпитки или питьевой воды (Тр3).

Каждый ТВ1 и ТВ2 может иметь трубопроводы: подающий (Тр1), обратный (Тр2) и ГВС, подпитки или питьевой воды (Тр3). Дополнительный импульсный вход может быть использован в счетном режиме (для измерений количества среды: объема, массы, электроэнергии и т.п.) или в ре-жиме регистратора внешних событий (сигнализация).

ВКТ-7М имеют встроенный последовательный интерфейс RS232 (RS485 или Ethernet по отдельному заказу) для связи с внешними устройствами: компьютер (ПК), модем, накопительный пульт (НП).

В ВКТ-7М (при подключенном модеме) реализован режим передачи текстовых при возникновении одной или нескольких диагностируемых ситуаций (ДС) или со-бытия сигнализации. Сообщения передаются на ПК в режиме автодозвона через модем (телефонный или GSM-модем).

Технические характеристики ВКТ-7М-01

Подключаемые датчики:

Водосчетчики (ВС)

• Применяются ВС только с импульсным выходом с весом импульса от 0,0001 до 10000 литров.
• Выходная цепь ВС может быть: пассивной (геркон или открытый коллектор), или активной (ТТЛ, КМОП и т. п.).
• Частота импульсов пассивной цепи ВС – не более 16 Гц при длительности состояния «разомкнуто» более 50 мс.
• В «замкнутом» состоянии сопротивление цепи должно быть менее 3 кОм при напряжении менее 0.5 В, «разомкнутом» – бо-лее 3 МОм или токе утечки менее 1 мкА.
• Частота импульсов активной цепи ВС – не более 1000 Гц при длительности каждого состояния выходной цепи ВС не менее 0,5 мс.
• Напряжение активной цепи ВС: в состоянии высокого уровня («Н») – 2.45 В, в состоянии низкого уровня («L») – ± 0,4 В.
• Выходное сопротивление цепи не более 10 кОм.

Термометры сопротивления (ТС).

• Применяются однотипные ТС, имеющие характеристику 100М (W100=1,428 или коэффициент α=0,00428 °С–1), 100П, 500П (W100=1,391 или коэффициент α=0,00391 °С–1), Pt100, Pt500 (W100=1,385 или ко-эффициент α=0,00385 °С–1).

Преобразователи избыточного давления (ПД).

• Используются ПД с выходным сигналом 4–20 мА и верхним пределом измерений не более 1,6 МПа (16 кгс/см2).
