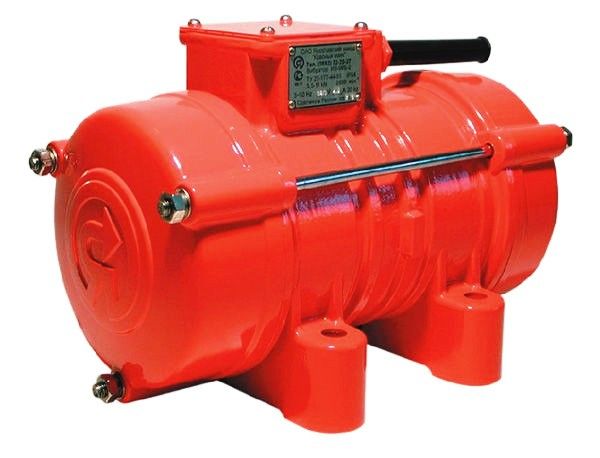

Вибратор площадочный ИВ-98Е 220В

Вибратор площадочный общего назначения ИВ–98Е 220 вольт предназначен для возбуждения вибрации и механизации основных и вспомогательных технологических процессов. Вибратор представляет собой асинхронный электродвигатель с короткозамкнутым ротором, с установленными на валу дебалансами. Его конструкция обеспечивает виброустойчивость статорной обмотки и механическую прочность вала ротора, подшипникового узла и корпусных деталей.

Области применения

• в установках по транспортированию, выгрузке и просеиванию сыпучих материалов;
• на вибропитателях, виброситах, дозировочных устройствах и др.;
• на конвейерах, для предотвращения затаривания продукции на поворотах.

Технические характеристики вибратора ИВ-98Е

Особенности конструкции и принцип работы ИВ-98Е

• Статор электродвигателя встроен в алюминиевый или чугунный литой корпус с коробкой выводов и усиленными элементами крепления к вибромеханизму.
• Вал ротора опирается на подшипники.
• Дебалансные регулируемые узлы закрыты защитными кожухами.
• В коробке выводов установлена клеммная панель для соединения выводов статора с токопроводящим кабелем.
• Регулирование вынуждающей силы и амплитуды колебаний осуществляется изменением взаиморасположения дебалансов.
• При вращении ротора электродвигателя возникают круговые колебания вибратора и присоединенного к нему механизма.
• Для преобразования круговых колебаний в направленные два однотипных вибратора устанавливаются на одной плите с параллельным располажением валов.
• Вращение роторов электродвигателей вибраторов при их подключении к сети должно быть противоположным, при этом величины установленного статического момента обоих вибраторов суммируются.

Режим работы вибратора ИВ–98Е по ГОСТ Р 52776–2007:

• S1 — продолжительный режим работы;
• S3, ПВ–60% — повторно–кратковременный режим работы с продолжительностью включения 6 мин., 4 мин. – отдых;
• S3, ПВ–40% — повторно–кратковременный режим работы с продолжительностью включения 4 мин., 6 мин. – отдых.

Аналоги

• ИВ–11–50 (ресурс 5000 машино–часов; напряжение 380 вольт, 3–фазного тока);
• ИВ–98Б (напряжение 380 или 42 вольта, 3–фазного тока).
• Взамен вибраторов старых моделей: ИВ–21; ИВ–21А; ИВ–92; ИВ–128; ИВ–98; ИВ–98А.

Габаритные и установочные размеры вибратора ИВ–98Б

Крепление вибратора

• Вибратор крепится к установке через металлическую установочную плиту (швеллер), на которой он фиксируется четырьмя болтами.

• Установочная плита:

  Габаритные размеры, мм, не менее — 400×400;

  Толщина, мм, не менее — 16;

  Неплоскостность поверхности, мм, не более — 0,25.

• Крепежные болты:

  Номинальные размеры — М16×100;

  Момент затяжки, Н·м — 210;

  Класс прочности — 8,8.
