Электропривод глубинного вибратора ИВ-116A-1,6

Глубинный вибратор ИВ-116A-1,6 предназначен для уплотнения бетонных смесей, укладываемых в небольшие массивы, монолитные, густо- и среднеармированные конструкции с шагом между стержнями арматуры не менее 1,5 диаметра вибронаконечника. Также для изготовления бетонных и железобетонных изделий для сборного строительства, а также для замоноличивания технологических швов сборных конструкций.

Глубинный вибратор ИВ-116 состоит из асинхронного трехфазного электродвигателя ИВ-116 мощностью 1,6 кВт, гибкого вала, с помощью которого соединяются двигатель и вибронаконечник. Напряжение в 42В достигается с помощью понижающего трансформатора типа ТСЗИ или его аналогов.

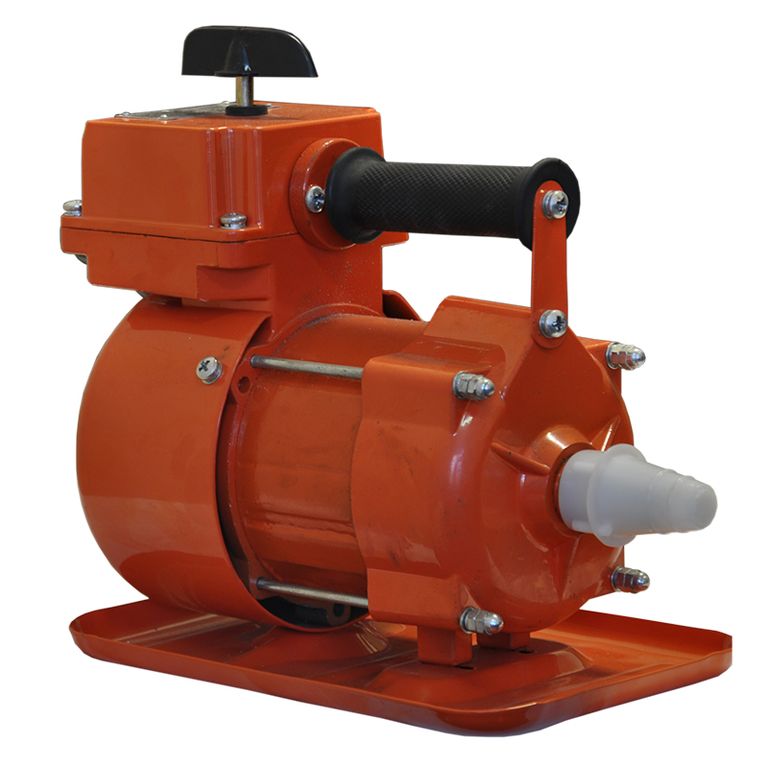

Электродвигатель крепится на металлическую площадку, служащую подставкой. В верхней части находится пакетный выключатель и ручка предназначенная для удобства перемещения. С торца электродвигателя выступает шпиндель, соединяющий двигатель с тросиком гибкого вала, а на корпусе находится резьба, на которую наворачивается броня гибкого вала.

Гибкий вал ЭВ-260 или его старое название ВС-350, устанавливается на глубинный вибратор ИВ 116 и может иметь различную длину. Наиболее популярным является гибкий вал длиной 3 метра.

Вибронаконечник или вибробулава, для глубинного вибратора ИВ-116 имеет диаметр 76мм. Данный вибронаконечник, представляет собой полый цилиндр диаметром 76 мм, в котором посредством планетарного вибрационного механизма создаются колебательные движения.

Технические характеристики глубинного вибратора ИВ-116A-1,6 (в комплектации по умолчанию)
