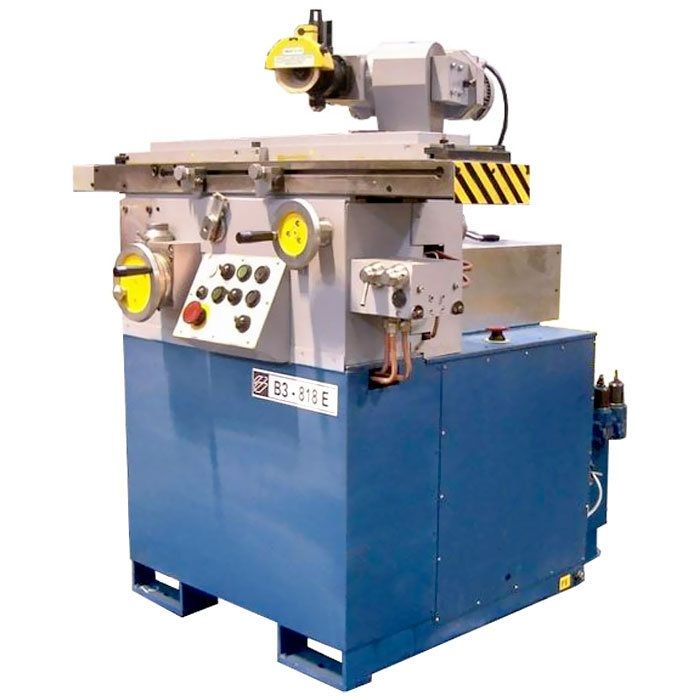

Универсально-заточной гидрофицированный станок ВЗ-818Е

Артикул: 20923164

Универсально-заточной гидрофицированный станок ВЗ-818Е

1195000 руб.

Артикул: 20923164

Купить в 1 клик

Особенности:

Устройство может быть оснащено 38 приспособлениями, в том числе для плоского, круглого наружного и внутреннего шлифования, системой отсоса пыли (см. ниже перечень приспособлений и дополнительной оснастки).

Особенности:

Описание

Заточной универсальный станок ВЗ-818Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами.

На станке возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Конструктивные особенности

замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
беззазорный привод стола от маховика;
двигатель шлифовального круга развернут в сто-рону, противоположную шпинделю, что сущест-венно расширяет технологические возможности и сокращает время переналадки;
малые габариты станка ВЗ-818Е при больших технологи-ческих возможностях. Конструкция станка ВЗ-818Е защищена патентом.

Комплект поставки

Бабка универсальная ВЗ-318.П1;
Бабка передняя ВЗ-318.П2;
Бабка задняя ВЗ-318.П3;
Упорка универсальная 3Е642Е.П4;
Приспособление для линейной правки круга и установки центров ВЗ-318.П5

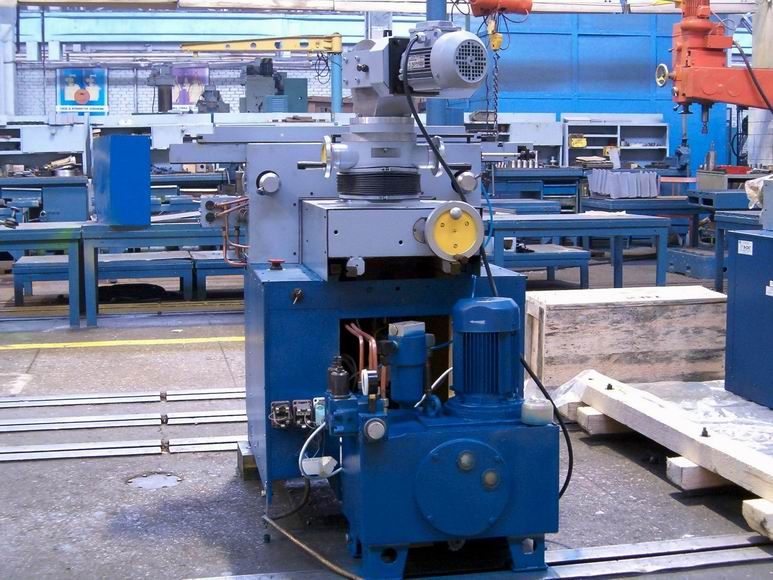

Светильник и набор слесарно-монтажного инструмента поставляется грузовым местом №2 (не входят в основной комплект поставки). Станки мод. ВЗ-818Е оснащены гидрофицированным приводом стола.

Технические характеристики

Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм.	250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм.	500 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Наибольшая длинна обрабатываемой поверхности, мм.	225
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм.	150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 125х32х50 (остальных типов)
Наибольшее продольное перемещение стола, мм.	350
Наибольший угол поворота стола в горизонтальной проскости, град.	+45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град.	+8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм.	200
Наибольшее поперечное перемещение шлифовальной головки, мм.	200
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм.	100
Угол поворота шлифовальной головки в горизонтальной плоскости, град.	360
Угол поворота шлифовальной головки в вертикальной плоскости, град.	+200 / -20
Частота вращения шпинделя, мин -1	2800; 4000; 5600; 8000
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин	390
Мощность привода главного движения, кВт	0,71 / 0,85
Установленная суммарная мощность, кВт	0,89 / 1,03
Класс точности	В
Номинальное напряжение питания, В	380
Габаритные размеры, мм.	1185 х 1195 х 1630
Масса, кг.	700

Приспособления к универсально-заточным станкам моделей ВЗ-318 И ВЗ-318Е

Модель	Цена, руб
Бабка универсальная. Модель ВЗ-318.П1	89 920
Бабка передняя. Модель ВЗ-318.П2	19 693
Бабка задняя. Модель ВЗ-318.П3	27 249
Упорка универсальная. Модель 3Е642Е.П4	10 280
Приспособление для линейной правки круга и установки центров. Модель ВЗ-318.П5	13 500
