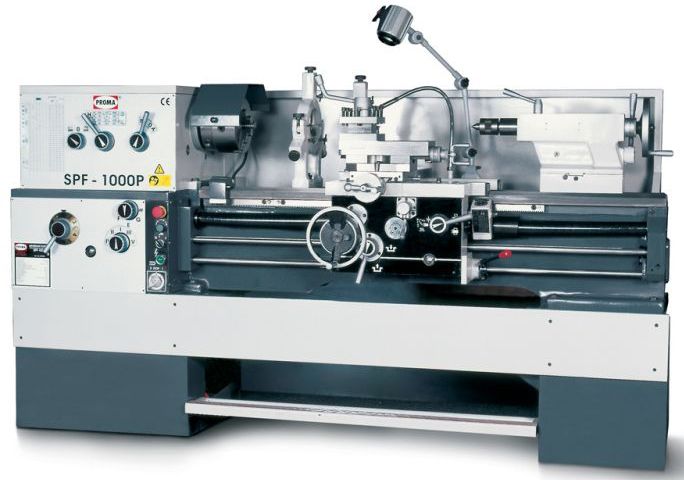

Токарно-винторезный станок Proma SPF-1000P с УЦИ

Для работы в столярных и слесарных мастерских, а также в ремонтных цехах и на предприятиях занимающихся серийным и мелкосерийным выпуском металлических изделий отлично подойдёт универсальный токарный станок SPF-1000P с УЦИ. На этом оборудование Вы сможете осуществлять различные виды токарной обработки: обтачивание поверхностей, подрезка торцов, сверление отверстий, притирка и так далее.

Технические характеристики

Особенности SPF-1000P с УЦИ повышающие эффективность производства:

• Превосходное качество обработки обеспечивается плавным перемещением суппорта по гладко отшлифованным направляющим.
• Длительный срок службы рабочего инструмента (наличие системы СОЖ).
• Вы сможете осуществлять необходимую работу даже в плохо освещённых местах благодаря эффективной подсветке рабочей зоны.
• Наличие защитного экрана делает работу значительно безопаснее.
• Возможность осуществлять обработку заготовок малого диаметра.
• Высокая функциональность (Вы можете в резцедержатель устанавливать четыре резца и это способно гарантировать быстрый переход от одной операции к другой).
• Высокая точность производимой обработки.
• Заготовка быстро и надёжно фиксируется в центра (задняя бабка имеет пиноль с ходом).
• В подвижные узлы оборудования осуществляют работу в масляной ванне.
• Устройство цифровой индикации позволит Вам работать более эффективно.

Универсальный токарный станок SPF-1000P с УЦИ – это оборудование, которое имеет качественное исполнение, простое и комфортное управление и способное прослужить Вам долгое время.

Основные узлы и детали оборудования

1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления

К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.

Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

В левой тумбе установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.

Дополнительная информация

Все подвижные детали шпиндельного узла и коробки скоростей смазываются в масляной ванне. Токарная обточка цилиндрических поверхностей. Нарезание резьбы.
