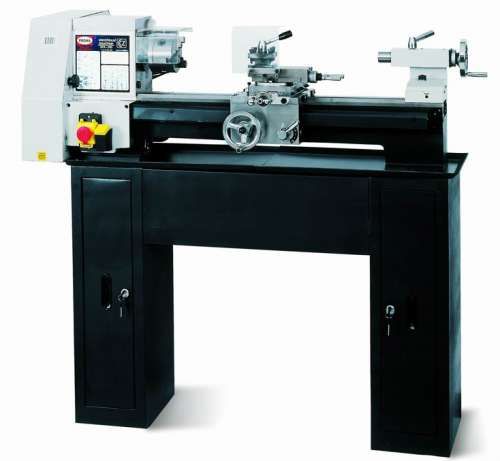

Токарно-винторезный станок Proma SPA-700P

Предлагаемый станок отличается высокой точностью при работе с заготовками из чёрных и цветных металлов и их сплавов. Работая за данным оборудованием, Вы легко сможете регулировать скорость вращения шпинделя и в зависимости от операции выбирать нужный режим.

Универсальный токарный станок PROMA SPA-700P – надёжный помощник в любой мастерской.

Мы предлагаем токарный станок, который обладает следующими техническими характеристиками:

• Максимальный диаметр обработки над станиной составляет 260мм.
• Частота вращения шпинделя может варьироваться, начиная от 115 об/мин и заканчивая 1620 об/мин.
• Максимальный размер державки резца равен 12мм.
• Расстояние между центрами составляет 700мм.
• Масса станка равна 150кг.

Данная техника может использоваться на предприятиях занимающихся мелко – и среднесерийным производством, а также в различных ремонтных цехах, в столярных и слесарных мастерских, на складах и так далее.

Стоит помнить, что универсальные токарные станки обладают гораздо большей скоростью по сравнению с другими видами токарного оборудования, соответственно и их производительность будет гораздо больше.

На нашем сайте Вы можете найти широкий ассортимент дополнительных приспособлений и принадлежностей, которые существенно расширят технические возможности станка.

Технические характеристики

Основные узлы и детали оборудования

1. Поддон (поставляется с подставкой)
2. Электрический блок управления
3. Шпиндельная бабка
4. Зажимной патрон
5. Фартук
6. Каретка суппорта
7. Резцедержатель
8. Верхние салазки
9. Поперечные салазки
10. Направляющие станины
11. Задняя бабка
12. Подставка (поставляется отдельно)

Поддон 1 для сбора охлаждающей жидкости и стружки. Станина с направляющими 10 каретки суппорта 6 и задней бабки 11. Неподвижная шпиндельная бабка 3 со шпинделем, электрическим блоком управления 2. Передвижная задняя бабка, закрепляемая на станине в необходимом местоположении. Фартук 5 с механизмом передачи движения от маховика ручного перемещения к рейке и с механизмом соединения маточной гайки с ходовым винтом. Суппорт состоящий из: каретки суппорта, перемещающейся по направляющим станины; поперечных салазок 9, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 8, несущих резцедержатель 7. Каретка суппорта перемещается вручную или механически. Поперечные и верхние салазки перемещаются вручную. По необходимости можно установить подвижный или неподвижный люнеты (поставляются отдельно).

Дополнительная информация

Выбор величины подачи и шага резьбы.

Установка величины подачи или шага резьбы осуществляется при помощи гитары сменных шестерен в соответствии со значениями, указанными в таблице. Таблица расположена на внутренней стороне бокового защитного кожуха шпиндельной бабки.

Для замены шестерен A, B, C, D открутите стопора на шайбах установленных перед шестернями (служащих для фиксации шестерен по оси валов). Снимите шайбы и шестерни. Установите необходимые шестерни и зафиксируйте их на валах при помощи шайб со стопорами.

Для изменения межосевого расстояния между шестерен ослабьте зажимной болт 1, измените положение сектора 2 или переместите ось, предварительно провернув ее против часовой стрелки, на которой устанавливаются шестерни С и В. Закрутите ось и болт 1.

При регулировке зазоров между шестернями следите, чтобы зазоры были наименьшими, но при этом шестерни вращались свободно.
