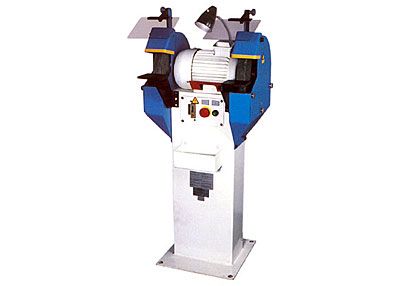

Точильно-шлифовальный станок ТШ 3-2

Особенности:

• Двухсторонний точильно-шлифовальный станок ТШ 3-2 имеет межцентровое расстояние 590 мм между шлифовальными кругами;

• На станок устанавливаются шлифовальные круги с макс. наружным диаметром 400 мм, шириной 40 мм и с 127 мм посадочным диаметром;

• Максимальная окружная скорость при установленных кругах диаметром 400 мм составляет 20,0 м/с.Частота вращения шпинделя, не более 1 000 об/мин.Число оборотов двигателя 1 500 об/мин;

• Очень простая конструкция, пониженная вибрация;

• Надежное закрепление кругов, а также возможность регулировки скорости вращения при помощи шкивов.

Основные характеристики

Параметры подключения

Габариты

Станок состоит из сварной станины (поз. 1), на которую установлены электрошкаф 12, кожухи шлифовальных кругов 10, защитное ограждение вала 7.

Внутри станины установлен электродвигатель 2, на валу которого посажен шкив, через который посредством клиновых ремней передается вращающий момент на шкив вала 4.

Шкив вала 4 шлифовальных кругов жестко крепятся на валу посредством шпонки и гайки, ступицы шлифовальных кругов также посредством шпонки и гайки.

Кожух шлифовального круга представляет собой отдельный сборный узел, который имеет съемную боковую стенку для замены шлифовальных кругов. В нижней части каждого кожуха имеется патрубок для подключения вытяжной вентиляции и отвода абразива.

• 1 - сварной корпус,
• 2 - электродвигатель,
• 3 - клиноременная передача,
• 4 - вал,
• 5 - шлифовальные круги,
• 6 - подручник,
• 7 - защитное ограждение вала,
• 8 - кнопки «Пуск» и «Стоп»,
• 9 - защитный экран,
• 10 - кожух шлифовального круга,
• 11- патрубок,
• 12 - шкаф управления,
• 13 – болт заземления станка точильно-шлифовального,
• 14 – светильник.
