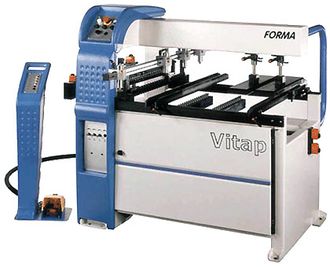

Сверлильно-присадочный станок Vitap FORMA 63 H

Специальная конструкция станка предусматривает наличие трех многошпиндельных головок, что позволяет существенно повысить производительность.

Одна из трех многошпиндельных головок, установлена в горизонтальном положении, имеет 21 шпиндель и выполняет сверление в торец. Две остальные вертикальные 21-шпиндельные головки выполняют операции сверления в пласть. Они могут поворачиваться на угол 90° в горизонтальной плоскости, выстраиваясь в линию. Этим достигается одновременное сверление в пласть ряда отверстий по одной прямой.

Привод каждой из головок осуществляется раздельно собственным двигателем. Установка заготовки осуществляется вручную на опорных планках при помощи устройств позиционирования. После прижатия пневматическими прижимами выполняется цикл сверления отверстий. Все это обеспечивает выполнение операций сверления точно и в заданный размер.

Описание и стандартная комплектация станка

• Патроны, приспособленные под втулку быстрого зажима
• 1 горизонтальная сверлильная головка с 21 шпинделем, регулируемая по высоте ручкой с цифровым индикатором глубины
• 2 вертикальных независимых сверлильных группы с головками по 21 шпинделю, вращающиеся от 0° до 90° с фиксацией в любом среднем положении
• Регулировка поперечного смещения вертикальных сверлильных групп с помощью ручки и цифрового индикатора
• Регулировка глубины сверления о 0 до 80 мм с цифровым механическим индикатором
• 4 регулируемых пневматических упора на упорной алюминиевой линейке 300 мм
• Центральный автоматический упор для конструкционных отверстий (правый/левый)
• Устройство для симметричного сверления
• 2 верхних прижима для заготовок (вращающиеся 0° - 90°)
• Упор для горизонтального сверления
• 2 рабочих стола
• 1 подвижный упор на столе
• Регулировка скорости сверления на отдельной панели
• Отдельное управление каждой сверлильной группой
• Педали для управления

Технические характеристики

Базовая комплектация

• алюминиевая направляющая 3000 мм с 4-мя упорами
• 2 пневматических поворотных прижима 0-90 гр.
• центральный вращающийся упор для сверления заготовок справа, слева
• цифровой индикатор размеров для вертикального сверления
• цифровой индикатор для глубины сверления
• селектор головок
• селектор переменного цикла
• 2 независимых вертикальных группы
• 5 быстросменных цанговых патронов
• электромагнитная защита мотора ЕС
