Артикул: 21105990
112000 руб.
- Поставщик: ZMM STOMANA (Болгария)
- Тип привода: ручной
- Ход шпинделя: 240х200 мм
- Габариты: 1164х724х1080 мм
- Масса: 180 кг
Сверлильно-пазовальный станок LBM-200 предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мел-косерийного производства.
Станина станка – сварная коробчатой формы, на которой смонтированы рабочий стол и свер-лильно-пазовальное устройство. На рабочем столе заготовка фиксируется при помощи кулачкового прижима и упора-ограничителя. Сверлильно-пазовальный узел включает шпиндель и механизм перемещения. Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика. Зажим режущего инструмента в шпинделе осуществляется при помощи патрона Westcott.
Схема обработки
Технические характеристики
|
|||||||||||||||||||||
Особенности конструкции
 |

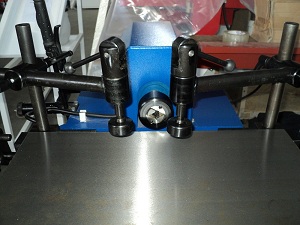

На столе установлено 2 эксцентриковых прижима для надежной фиксации заготовки. |
 |

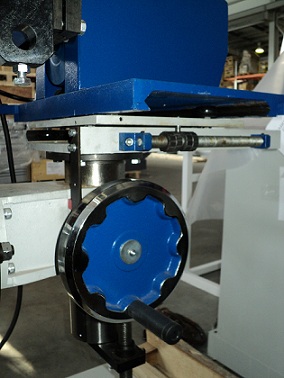

Регулировка шпинделя по высоте осуществляется с помощью удобного маховика. |
 |

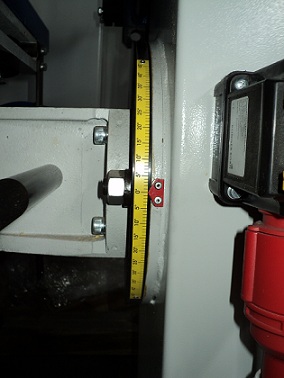

Угол наклона шпинделя ± 45 градусов легко задается по угловой линейке. |
 |
Ход шпинделя в продольном и поперечном направлении регулируется с помощью упоров. |
 |
Универсальный патрон под любой диаметр хвостовика, производство Италия. |
Стандартная комплектация
- 2 эксцентриковых прижима
- Универсальный патрон Westcott под любой диаметр хвостовика
