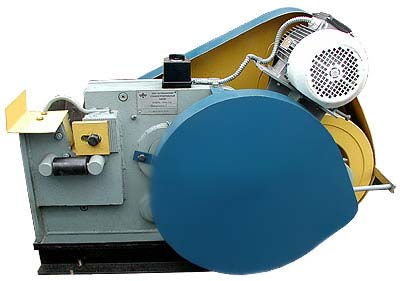

Станок для резки арматуры СМЖ-172

Станок для резки арматуры СМЖ-172 (380 В). Его модификации: СМЖ-172А, СМЖ-172БН, СМЖ-172БМ, СМЖ-172БА, СМЖ-172 НА-40 предназначены для резки арматурной стали на предприятиях по производству железобетонных изделий, а так же на строительных площадках Эксплуатация данного оборудования предусматривается в закрытых помещениях или под навесом.

Станок может применяться для резки круглой, квадратной и полосовой стали в соответствии с техническими данными станка.  Основными узлами станка являются:

• станина в сборе;
• кулисный механизм;
• механизм привода и электродвигатель.

Конструктивные особенности станка для резки арматуры СМЖ -172 позволяют производить разборку и регулировку механизма, не прибегая к специализированным стендам, а прямо на рабочем месте.

Технические характеристики

Для резки арматурной стали класса А - III и диаметром превышающим 27 мм , но не более 32 мм , применяются станки серии СМЖ-172БМ и СМЖ-172НА-40.

Данные модификации станка снабжены специальным электромагнитным устройством, обеспечивающим возможность работы в режиме одиночного включения подвижного ножа при непрерывном ходе работы. Этой операцией может управлять один механик, обслуживающий данное оборудование.

Принцип работы СМЖ-172 основан на разделении металла давлением между подвижным и неподвижным ножами при качательном движении ножевой балки (ползуна). Станина ножниц сварная и представляет два одинаковых листа, сваренных между собой при помощи приставок.

На станине крепятся все сборочные единицы ножниц, кроме электрощитка, и смонтированы направляющие ползуна. Ползун представляет собой балку из цельного листового проката, имеющую выборку, в которую вставляется подвижный нож.

Зазор между подвижными и неподвижными ножами в пределах от 0,5 до 1мм. Регулируется за счет глубины посадки ножа в выборке станины при помощи регулировочных шайб или прокладок.

Коленчатый вал кривошипного механизма смонтирован в буксах, закрепленных на станине ножниц, а приводной вал – шестерня – на подшипниках качения, установленных в расточке станины.
Электродвигатель привода станка для резки арматуры СМЖ -172 закреплен на подмоторной плите с возможностью перемещения ее в пазах станины для регулировки натяжных ремней. Ножницы серии СМЖ-172БА, СМЖ-172БН и СМЖ-172. А работают в режиме непрерывного хода ножа. А ножницы серии СМЖ-172БМ и СМЖ-172НА 40 в режиме одиночного хода ножа.
Смазка обеспечивается шприцем через специальные масленки, расположенные в станине станка, а так же ручной закладкой.
