Рейсмусовый станок СР4-20М-01

Станок предназначен для плоскостного строгания досок, брусков, щитов в заданный размер по толщине. Применяется в мелкосерийном производстве столярных изделий

• Жесткая коробчатая станина хорошо гасит вибрацию за счёт заполнения рамных конструкций железобетонными элементами и сверху закрыта звукопоглощающим кожухом с эксгаустерной воронкой.
• Четырёх ножевой вал позволяет легко выставить ножи в один размер.
• Привод ножевого вала от электродвигателя через клиноременную передачу.
• Отдельный электродвигатель на привод подачи заготовки.
• Механизм подачи с цепным приводом на 2 верхних подающих вальца.
• Передний подающий верхний валец выполнен рифленым, задний приёмный – гладким, что обеспечивает высокое качество обработки.
• Стол коробчатый формы имеет механизм ручного перемещения с приводом от маховика и механизм фиксации стола, на котором установлены направляющие и два гладких подающих ролика.
• Для устранения эффекта "подрезки" краев заготовки ролики выполнены регулируемыми по высоте.
• Когтевая защита, предотвращающая обратный выброс заготовки, установлена перед подающими роликами.
• Прижимные элементы, обеспечивают качественную обработку материала. Для предупреждения сколов древесины в месте выхода ножа для подпора волокон установлен передний прижим. Задний предназначен для очистки обработанной поверхности от стружки и направления ее в зону патрубка.

Конструктивные особенности

• Чугунный, литой шлифованный стол с двумя гладкими вальцами
• Мощная, жесткая станина
• Два верхних подающих вальца: передний рифленый, задний прорезиненный
• Простая и надежная конструкция механизма подачи с цепным приводом
• Привод ножевого вала от эл/двигателя через клиноременную передачу

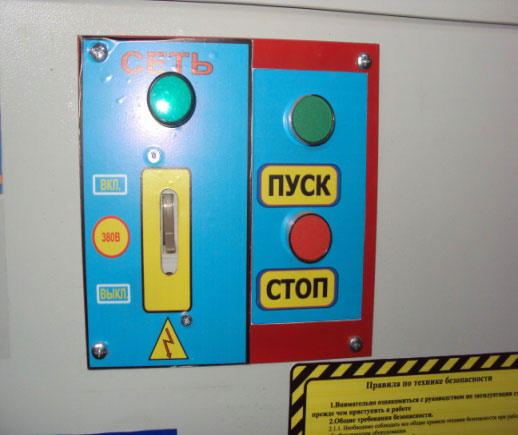

	Панель включения станка

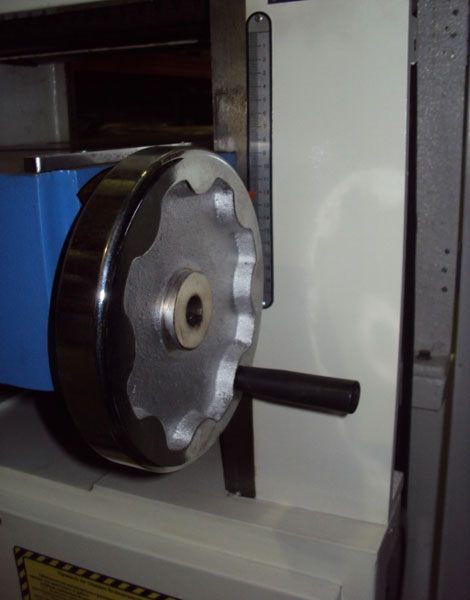

	Подъем/опускание рабочего стола при помощи маховика. Отображение размера на линейке.

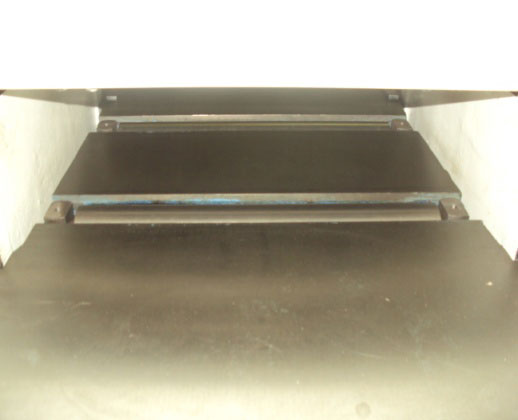

	На рабочем столе расположены два ролика

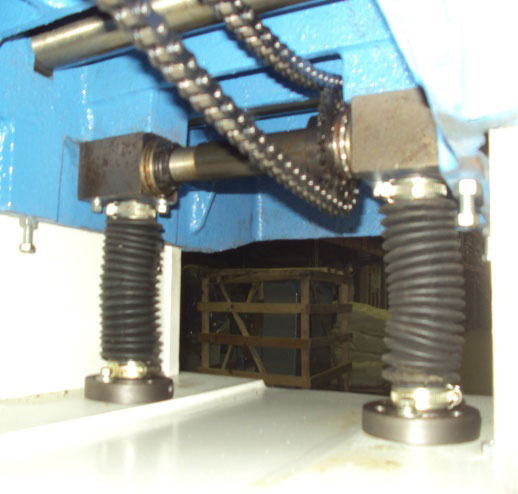

	Рабочий стол зафиксирован на двух опорах

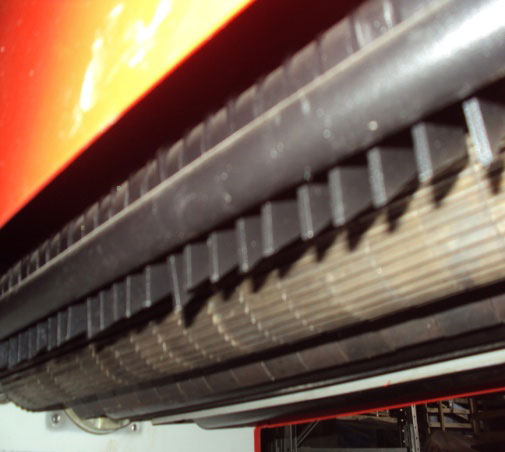

	Подающий рифленый валец состоит из секций. Это дает возможность подавать в станок сразу нескольких заготовок с перепадом по толщине до 3-х мм.

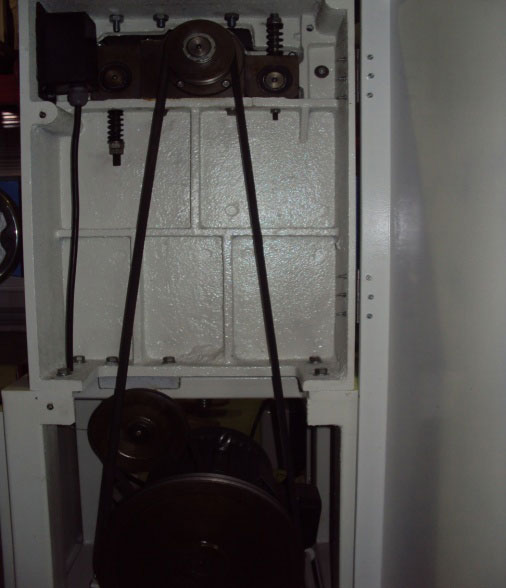

	Привод ножевого вала через клиноременную передачу

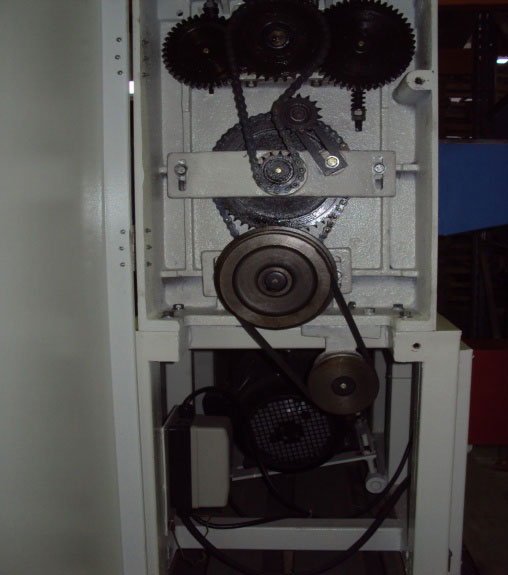

	Привод роликов подачи через цепную передачу

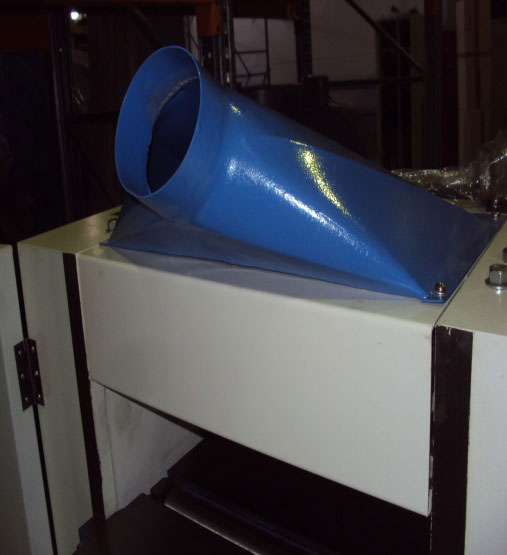

	Выброс стружки через воронку
