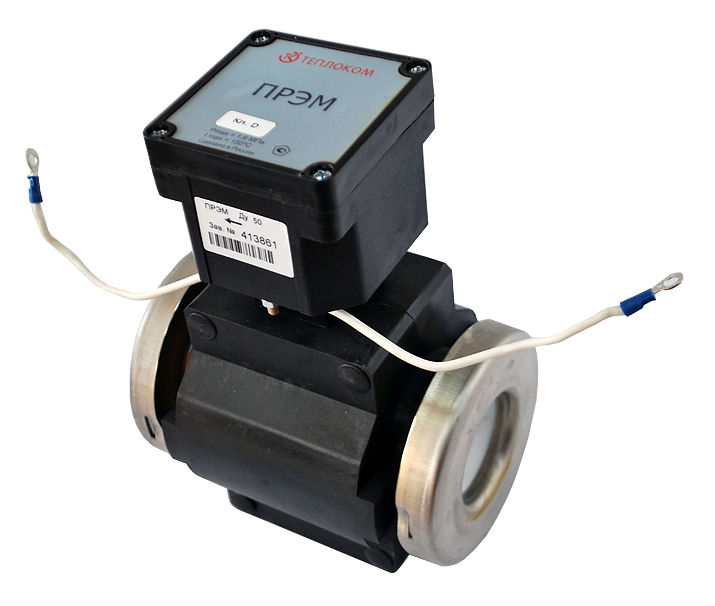

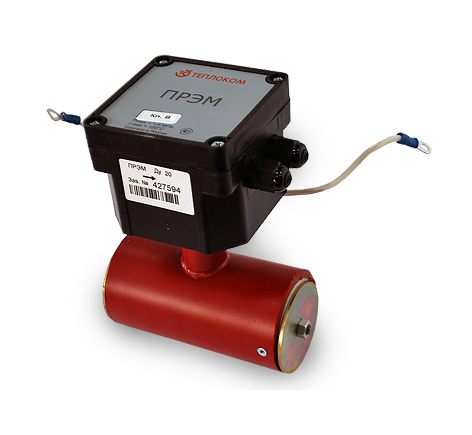

Расходомер электромагнитный ПРЭМ-32

Электромагнитный преобразователь расхода ПРЭМ-32 предназначен для преобразования объемного расхода и объема электропроводных жидкостей в их показания, регистрации и представления результатов измерений на внешние устройства.

Преобразователи могут быть применены для контроля и учета, в том числе при учетно-расчетных операциях, объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

ПРЭМ, в зависимости от их исполнения, обеспечивают следующие функциональные возможности:

• индикацию результатов измерений посредством встроенного табло;
• архивирование результатов измерений и диагностической информации;
• представление результатов измерений и диагностической информации на внешние устройства посредством унифицированных выходных сигналов.

Общие особенности ПРЭМ

• Единый тип (модификаций ПРЭМ не существует);
• Три класса исполнения с различными динамическими диапазонами B1, C1, D;
• Различные динамические диапазоны в прямом и обратном направлениях;
• Дополнительный токовый выход или интерфейс RS 485;
• Числоимпульсные выходы имеют несколько режимов (реверсивный, с учетом направления потока; компаратор; индикатор ошибки измерения), настраиваемых при заказе; по умолчанию устанавливается реверсивный режим.

Общий каталог расходомеров ПРЭМ

Конструктивные особенности ПРЭМ

• Исполнения: «сэндвич» или фланцевое;
• Наличие стрелки на корпусе, указывающей прямое направление потока;
• ПРЭМ может быть оборудован встроенным индикатором для отображения результатов измерений.

Защита от несанкционированного вмешательства:

• ПРЭМ имеет аппаратную защиту от несанкционированного изменения калибровочных коэффициентов;
• Ограничен доступ к изменению настроечных параметров ПРЭМ;
• Вес импульса неизменен (устанавливается изготовителем при заказе).

Основные технические характеристики

Метрологические характеристики

Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице ниже.

Переходные (Q1, Q2) и минимальные (Qmin) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды:

Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям:

Выходные сигналы

• один или два числоимпульсных сигнала;
• токовый сигнал в диапазоне изменения тока (4-20) мА, пропорциональный измеренному расходу;
• цифровой сигнал в стандарте интерфейса RS485 или RS232.

Гарантийный срок эксплуатации

Гарантийный срок эксплуатации прибора 4 года.
