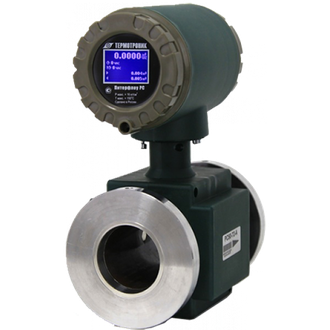

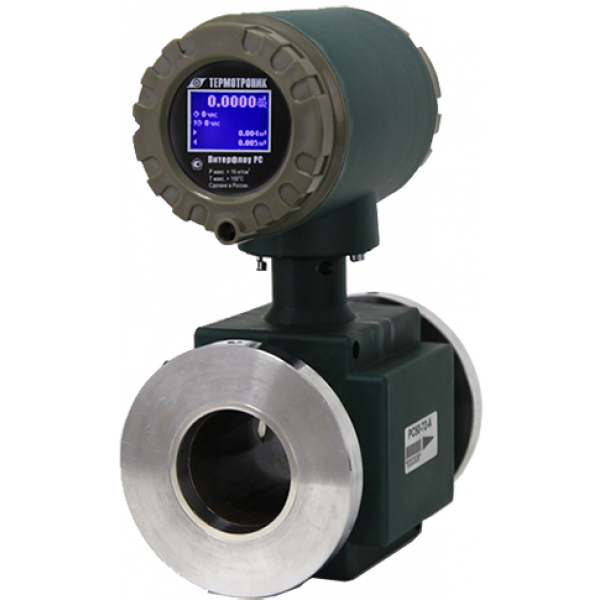

ПИТЕРФЛОУ РС 100-140 - электромагнитный расходомер-счётчик для систем управления, учёта и регулирования, созданный специально для работы при низких расходах. Цена указана с НДС 18%.
Ду - 100 мм, диапазон измерений - до 140 м³/ч;

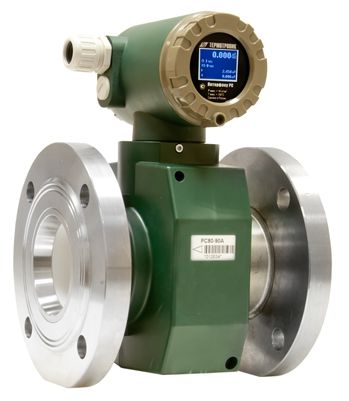

тип присоединения - фланцы Ст.10 (под заказ - фланцы нерж.)
Электромагнитный расходомер ПИТЕРФЛОУ РС 100-140 предназначен для измерения объемного расхода и объема питьевой воды и воды в системах отопления.
Преобразователь расхода ПИТЕРФЛОУ РС 100-140 сертифицирован в составе теплосчетчиков:
- Т34 (вычислитель ТВ7);
- СПТ-Кхх, Логика 1941/1943 (вычислители СПТ-941, СПТ-943, СПТ-961);
- ТТ9 (вычислитель ВКТ-7).

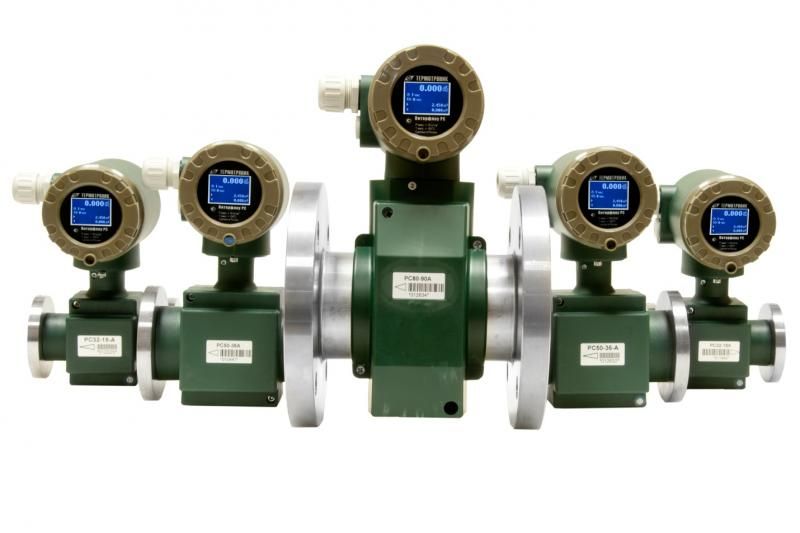

Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления. Расходомеры больших диаметров PC-65, PC-80, PC-100 не имеют аналогов и являются уникальным предложением на отечественном рынке электромагнитных расходомеров.
| L-канал | полнопроходный канал |
Преимущества
- Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию.
- Непрерывная индикация текущего расхода.
- Питание от внешнего источника питания 12 Вольт.
- Встроенная гальваноразвязка схемы для повышения надёжности в сложных системах электропитания.
Отличительные особенности
- Усовершенствованная проточная часть, позволяющая подключать расходомер без дополнительных конфузоров и диффузоров;
- Электроника размещена в отдельном опломбированном герметичном сегменте корпуса;
- Многоуровневая защита от несанкционированного доступа;
- Графический дисплей с подсветкой, содержащий всю необходимую контрольную и эксплуатационную информацию;
- Прямое подключение пластиковых и металлических гофрошлангов;
- Выравнивание потенциалов на фланцах без использования дополнительных проводников;
- Поворот блока электроники на 180 град., три фиксированнных положения;
- Конструктивная защита от протечек и конденсата;

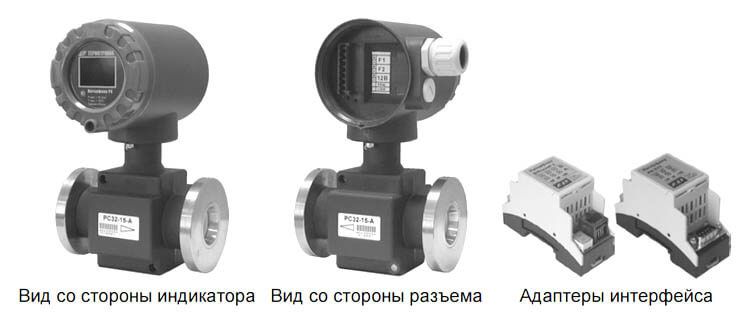

- Однопроводные коммуникационные адаптеры Ethernet, RS-232, устанавливаемые в щите рядом с источником питания;
- Исполнение для водоканалов с часами реального времени (питание часов от отдельной литиевой батарейки);
- Встроенные архивы большой глубины;
- Для считывания архивов используется универсальное ПО «Архиватор» (Windows XP и выше).
Технические характеристики
Диаметры условных проходов (Ду) и соответствующие им максимальные значения расходов (Qmax), в зависимости от исполнения расходомеров, при любом направлении потока измеряемой среды, соответствуют значениям, приведенным в таблице.
| Исполнение | DN, мм | Qmax (м³/час) |
| РС20-6 | 20 | 6 |
| РС32-15 | 32 | 15 |
| РС50-36 | 50 | 36 |
| РС80-90 | 80 | 90 |
| РС100-140 | 100 | 140 |
Переходные (Qt1,Qt2) и минимальные (Qmin) значения расходов в зависимости от метрологического класса:
Пределы допустимой относительной погрешности при измерении расхода и объема:
±1% в диапазоне измерений расхода от Qt1 до Qmax;
±2% в диапазоне измерений расхода от Qt2 до Qt1;
±5% в диапазоне измерений расхода от Qmin до Qt2.
Классы точности 1 и 2 (c первого квартала 2017 года)
Расходомеры Питерфлоу РС соответствуют требованиям ГОСТ Р 51649, ГОСТ Р ЕН 1434-1 в части, относящейся к измерительному каналу расхода, а также ГОСТ Р 50193.1 и МОЗМ МР 49-1 на счетчики воды.
- Диапазон измерения R выбирается из ряда 160, 250, 400, 630, 1000;
- Минимальный расход Q1= Q3 / R;
- Переходный расход Q2= 1.6 x Q1;
- Порог чувствительности Q3 / 2000.
Гарантийный срок эксплуатации прибора 4 года.
|
Производитель
|
Термотроник |
|
Страна производитель
|
Россия |
|
Диаметр условного прохода
|
100 мм |
|
Минимальная температура измеряемой среды
|
0 °С |
|
Максимальная температура измеряемой среды
|
150 °С |
|
Рабочее давление измеряемой среды
|
1.6 МПа |
|
Максимальная скорость потока
|
5 м/c |
|
Степень защиты от воды и пыли IP
|
IP65 |
|
Минимальная рабочая температура
|
-10 °С |
|
Максимальная рабочая температура
|
50 °С |
