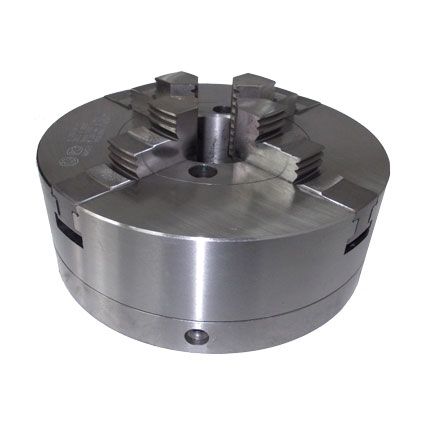

Патрон токарный 4-х кулачковый 160 мм 4-160.05.14

Патрон токарный 4-х кулачковый 400 мм 4-160.05.14 (БелТАПАЗ) предназначен для установки на универсальные токарные, револьверные, внутришлифовальные станки и различные приспособления.

Токарный патрон представляет собой комплектующую деталь, выполняемую согласно технологическим стандартам из меди или стали, предназначенную для закрепления деталей, заготовок на станках токарно-сверлильной группы.

Цена указана без учета НДС.

Патрон токарный 4-160.05.14:

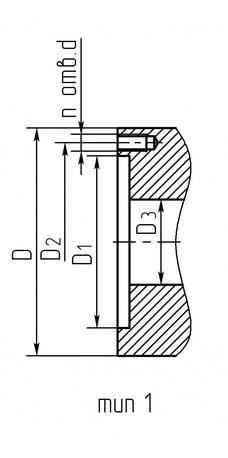

Тип 1 – с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889.

Исполнение 1 –  с цельными кулачками.

Материал: чугун.

Главная особенность токарного патрона состоит в том, что он позволяет плотно удерживать деталь, что гарантирует качественную и быструю обработку детали на станке. При этом становится естественным тот факт, что патрон должен быть выполнен из высококачественных материалов, в ином случае его производительность может заметно снизиться.

Технические характеристики

Суммарная статическая сила зажима кулачкам: Р mах Н = 31000;

Максимально допустимая частота вращения: N max, min -1 = 2200;

Гарантия: 12 месяцев со дня эксплуатации, но не более 15 месяцев со дня отгрузки потребителю при наличии паспорта на данное изделие.

Комплект поставки патрона токарного 4-160.05.14

• патрон с прямыми кулачками в сборе;
• кулачки обратные;
• ключ;
• паспорт.


Купить токарный патрон 4-160.05.14

В нашем интернет-магазине всегда в наличии 4-х кулачовые токарные патроны, а также кулачки и дополнительная остнастка к ним. Чтобы купить токарный патрон 4-160.05.14 - сделайте запрос на нашу эл. почту proinstrument.shop@gmail.com.

По заказу патроны исполнения 1 комплектуются полусырыми кулачками, патроны исполнения 2 комплектуются кулачками (мягкими, калёными прямыми, калёными обратными) и крепежными винтами.

В новых токарных патронах диаметром от 200 до 400 мм для повышения их надёжности изменена конструкция узла «шестерня-втулка-стопор», что позволило исключить износ стопора, увеличить точность осевой фиксации шестерни и радиальную жёсткость узла.

Кроме того, токарные патроны снабжены устройством ограничения вылета кулачков в виде установленного в пазу корпуса подпружиненного упора для взаимодействия с боковой поверхностью зуба рейки кулачка, что обеспечивает требования международных стандартов предъявляемые к продукции данного класса по безопасности, в частности IS0 16156.

Техническое решение защищено в 2012 году патентом BY 8624 U. Отличия данного решения от известных состоит в том, что в новой конструкции токарного патрона для удобства обслуживания и быстрой смены кулачков упор установлен в Т-образном пазу корпуса подвижно, а посредством пружины имеет возможность возврата в положение, при котором препятствует перемещению кулачков на расстояние больше предельно допустимого.

Также с целью увеличения хода зажимных кулачков и расширения диапазона закрепляемых заготовок рейка со стороны торца одного из кулачков имеет срез определённой части зубьев для захода ограничительного упора.
