Насосы двухстороннего входа типа Д

Артикул: 20622775

1111 руб.

Артикул: 20622775

Купить в 1 клик

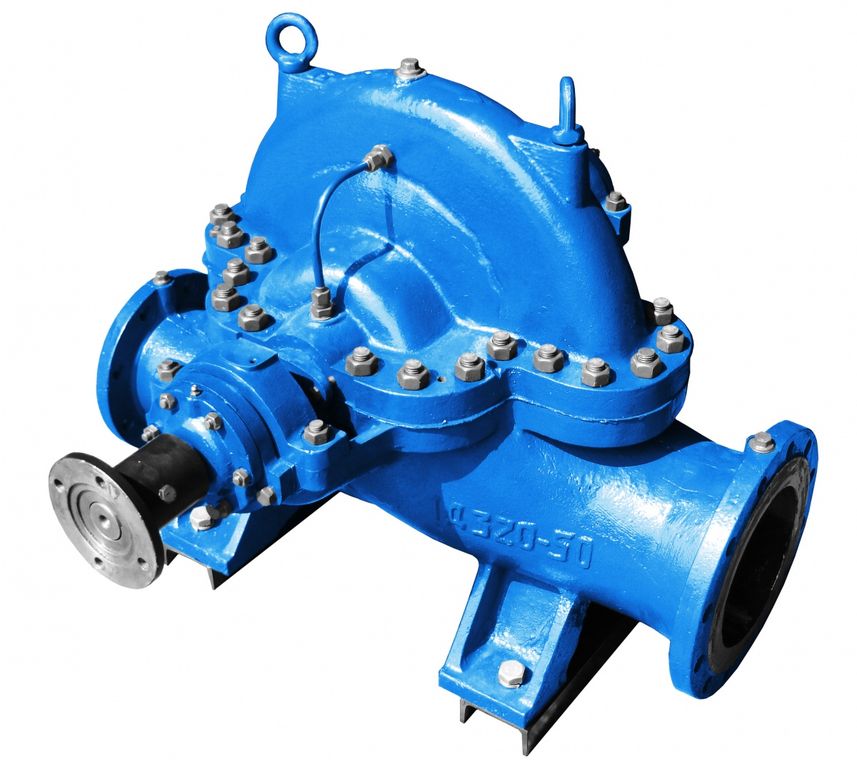

Насосы двухстороннего входа типа Д с горизонтальным валом одноступенчатые - предназначены для перекачивания воды и других жидкостей при температуре до 85 °С, аналогичных воде по вязкости и химической активности, а также химически активных жидкостей (водородный показатель рН от 4 до 12), нефти, продуктов ее переработки с кинематической вязкостью до 10 - 4 м2/с и жидкостей с содержанием механических примесей не более 1% и с размером твердых частиц не более 0,2 мм.

Насосы типа Д, 1Д и 2Д — центробежный, горизонтальные, одноступенчатые с двусторонним полуспиральным подводом жидкости к рабочему колесу и спиральным отводом. Корпус насоса имеет разъем в горизонтальной плоскости. Всасывающий и напорный патрубки выполнены в нижней части корпуса, что позволяет проводить разборку насоса для замены деталей ротора без отсоединения трубопровода и демонтажа двигателя.

Описание

Для насосов, предназначенных для перекачивания нефти и нефтепродуктов, материал проточной части обозначается буквой Б; химически активных жидкостей - К; воды с содержанием механических примесей до 1% - В; для других типов проточной части допускается содержание механических примесей в перекачиваемой жидкости до 0,05%.
Насосы этого типа могут применяться для диапазона подач Q = 40 - 1800 л/с и напоров Н= 15 - 100 м, мощность двигателя этих насосов составляет N= 15 - 2000 кВт.
Насосы большой мощности изготовляются по индивидуальным заказам.

Насосы обозначают следующим образом (на примере насоса Д200-90):
Д - насос двустороннего входа;
200 - подача насоса в м3/час;
90 - напор в м. вод. ст.
Насос с обточенным рабочим колесом обозначается Д200-90а.
Характеристики некоторых типов насосов приведены в таблице.

Особенности конструкции и назначение:

Центробежные, горизонтальные, одноступенчатые насосы типа Д, 1Д и 2Д имеют двусторонний полуспиральный подвод жидкости к рабочему колесу и спиральный отвод.
Корпус насоса имеет разъем в горизонтальной плоскости. Расположение всасывающего и напорного патрубка в нижней части корпуса насоса позволяет проводить ремонт без отсоединения труб и демонтажа двигателя. Двигатель приводит в действие ротор насоса через упругую втулочно-пальцевую муфту. Опорами ротора являются радиальные или радиально-упорные подшипники. Рабочее колесо двустороннего входа, что обеспечивает равновесие осевых сил.
Двойные сальниковые уплотнения надежно предотвращают протечки по валу.

Насосы типа Д предназначены для перекачивания чистой воды температурой до 85°С. Применяются на насосных станциях первого и второго подъемов городского, сельского и промышленного водоснабжения, а также для орошения и осушения полей. Материал основных деталей: корпуса, крышки и рабочего колеса — чугун СЧ 18-36; вала — сталь 45.

Устройство и принцип работы насоса типа Д

На общей фундаментной раме электронасосного агрегата установлен непосредственно сам насос, соединенный упругой втулочно-пальцевой муфтой с приводным двигателем. Электронасос типа Д является центробежным, горизонтальным одноступенчатым с двусторонним полуспиральным подводом жидкости к рабочему колесу. Имеет спиральный отвод и сальниковое уплотнение вала.
Крышка насоса типа Д и корпус выполнены из чугуна, в горизонтальной плоскости через ось ротора имеется разъем. Разборка насоса возможна без отсоединения трубопроводов и снятия двигателя, благодаря тому, что нагнетательный и всасывающий патрубки насоса расположены в нижней части корпуса.

Для возможности присоединения вакуумного насоса или для выпуска воздуха при заполнении насоса самотеком в верхней части крышки корпуса предусмотрено отверстие М16х1,5. Протечку жидкости по валу предотвращает сальниковое уплотнение. Для насосов 1Д гидравлический затвор сальника выполняется посредством подвода жидкости к кольцу сальника по каналу в крышке насоса
Корпус и крышку корпуса от износа защищают уплотняющие кольца, что также уменьшает протечки жидкости из напорной полости во всасывающую. В горизонтальном насосе типа Д установлено рабочее колесо двустороннего входа, что обеспечивает надежную работу насоса,

Пример маркировки:

1 - порядковый номер модернизации;
Д - тип насоса (двухстороннего входа);
первые цифры - подача, м3/ч;
цифры после тире - напор, м;
буквы "а" и "б" после цифр - индекс первой и второй обточек рабочего колеса;
далее - обозначение климатического исполнения и категории размещения;

Технические характеристики насосов типа Д, 1Д, 2Д

Марка насоса	Подача, м3/час	Напор, м	Частота вращения, об/мин	Потребляемая мощность, кВт	Допускаемый кавитационный запас, м
Д160-112	160	112.00	2900	89.00	4.80
Д160-112а	150	100.00	2900	72.00	4.80
Д160-112б	135	80.00	2900	52.00	4.80
Д160-112	80	28.00	1450	12.00	4.50
Д160-112а	70	25.00	1450	10.00	4.50
Д200-36	200	36.00	1450	37.00	4.30
Д200-36а	190	29.00	1450	30.00	5.30
Д200-36б	180	25.00	1450	22.00	6.00
Д320-50	320	50.00	1450	72.00	4.50
Д320-50а	300	39.00	1450	47.00	4.60
Д320-50б	300	30.00	1450	36.00	4.80
1Д200-90	200	90.00	2900	82.00	5.50
1Д200-90а	180	74.00	2900	72.00	5.80
1Д200-90б	160	62.00	2900	42.00	5.90
1Д200-90	100	22.00	1450	12.50	5.30
1Д250-125	250	125.00	2900	152.00	6.00
1Д250-125а	240	101.00	2900	110.00	6.40
1Д250-125	125	30.00	1450	27.00	5.50
1Д315-50	315	50.00	2900	68.00	6.50
1Д315-50а	300	42.00	2900	50.00	6.70
1Д315-50б	220	36.00	2900	39.00	6.80
1Д315-71	315	71.00	2900	98.00	6.50
1Д315-71а	300	60.00	2900	80.00	7.00
1Д500-63	500	63.00	1450	142.00	4.50
1Д500-63а	450	53.00	1450	97.00	4.80
1Д500-63б	400	44.00	1450	78.00	5.00
1Д630-90	630	90.00	1450	230.00	5.50
1Д630-90а	550	74.00	1450	185.00	5.80
1Д630-90б	500	60.00	1450	144.00	5.90
1Д630-90	500	38.00	980	81.00	5.00
1Д630-90а	470	60.00	980	50.00	5.20
1Д630-90б	420	25.00	980	50.00	5.20
1Д630-125	630	125.00	1450	365.00	5.50
1Д630-125а	550	101.00	1450	282.00	5.60
1Д630-125б	500	82.00	1450	222.00	5.70
1Д800-56	800	56.00	1450	166.00	5.00
1Д800-56а	740	48.00	1450	130.00	5.10
1Д800-56б	700	40.00	1450	106.00	5.20
1Д1250-63	1250	63.00	1450	290.00	6.00
1Д1250-63а	1100	52.50	1450	220.00	6.10
1Д1250-63б	1050	44.00	1450	175.00	6.20
1Д1250-63	800	28.00	980	90.00	5.50
1Д1250-63а	740	24.00	980	70.00	5.60
1Д1250-63б	710	20.00	980	53.00	5.70
1Д1250-125	1250	125.00	1450	625.00	5.50
1Д1250-125а	1150	102.00	1450	450.00	5.60
1Д1250-125б	1030	87.00	1450	360.00	5.70
1Д1600-90	1600	90.00	1450	520.00	7.00
1Д1600-90а	1450	75.00	1450	380.00	7.10
1Д1600-90б	1300	63.00	1450	290.00	7.20
1Д1600-90	1000	40.00	980	155.00	5.00
1Д1600-90а	970	34.00	980	118.00	5.10
1Д1600-90б	870	30.00	980	90.00	5.20
2Д630-90	630	90.00	2950	250.00	5.50
2Д630-90а	550	74.00	2950	180.00	5.50
2Д630-90б	500	60.00	2950	130.00	5.50
2Д630-125	630	125.00	2950	326.00	5.50
2Д630-125а	560	95.00	2950	230.00	5.70
2Д2000-21	2000	21.00	980	133.00	2.50
2Д2000-21а	1850	19.00	980	132.00	2.50
