Корректор СПГ762 предназначен для измерения электрических сигналов, соответствующих параметрам чистых газов и газовых смесей различного состава, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа). Конфигурация входов:
- 8I+4F+4R (без подключения адаптеров АДС97);
- 12I+8F+8R (с одним адаптером АДС97);
- 16I+12F+12R (с двумя адаптерами АДС97).
Корректоры СПГ 762.2 рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета азота, аргона, аммиака, ацетилена, водорода, воздуха, гелия, доменного газа, кислорода, коксового газа, метана, природного газа, пропилена, окиси углерода, двуокиси углерода, хлора и этилена. Обеспечивают комплексное решение широкого круга задач:
- коммерческий учет газов;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления газа.
КУПИТЬ КОРРЕКТОР СПГ 762.2
Ознакомиться с ценами и купить электронный корректор газа СПГ 762.2 НПФ Логика по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на приборы учета газа.
ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:
Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com
Цены действительны только после подтверждения в письменной форме. Цена указана без учета НДС.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ КОРРЕКТОРА СПГ 762.2
Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания.
Корректоры могут обслуживать до двенадцати трубопроводов. Непосредственно к прибору могут быть подключены:
- восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
- четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
- четыре термопреобразователя сопротивления с характеристиками 50П, Pt50, 100П, Pt100, 50М, 100М.
Корректор осуществляет непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу. Существует три типа архивов, имеющие различную глубину хранения:
- часовые архивы - 1080 ч;
- суточные архивы - 366 сут.;
- месячные архивы - 24 мес.;
В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.
Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.
Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.762.1) или двумя (мод. 762.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОРРЕКТОРА СПГ 762.2
Погрешность при рабочих условиях не превышает:
| ± 0,05% (приведенная) | по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА; |
| ± 0,05% (относительная) | по показаниям расхода при работе с числоимпульсными и частотными входными сигналами; |
| ± 0,1°C (абсолютная) | по показаниям температуры для термопреобразователей Pt100, 100П, 100М. |
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ КОРРЕКТОРА СПГ 762.2
| Температура окружающего воздуха | от минус 10 до 50 °C. |
| Относительная влажность | 95% при 35 °C. |
| Степень защиты от воды и пыли | IP65. |
| Габаритные размеры | 244 x 220 x 70 мм. |
| Электропитание | 220 В ± 30%, 50 Гц. |
| Потребляемая мощность | 7 В·А. |
ПРИМЕНЕНИЕ КОРРЕКТОРА СПГ 762.2

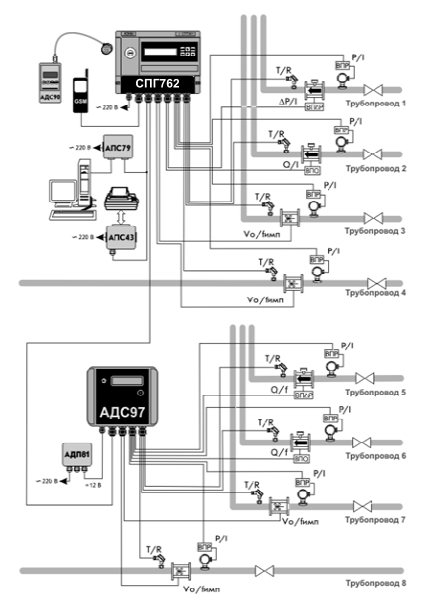

Пример применения корректора в составе измерительного комплекса
