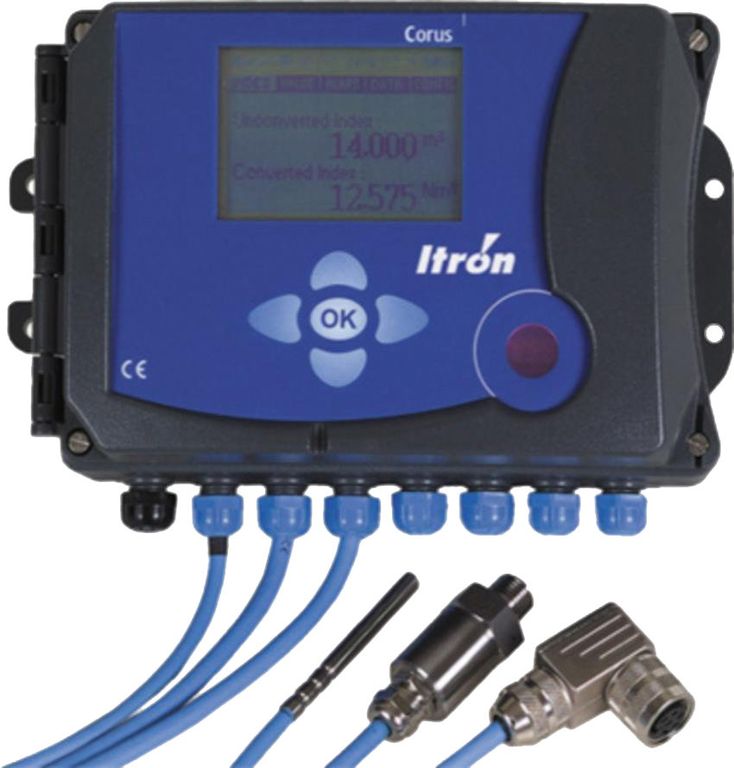

Корректор объема газа SEVC-D (CORUS)

• Электронный корректор объема газа по данным температуры, давления, сжимаемости (T, PT, PTZ)
• Большая интегральная база данных
• Коэффициент сжимаемости вычисляется по формулам AGANX19, S-GERG, AGA 8 или Таблице показателей сжимаемости (Z)
• Локальный/дистанционный обмен данными через порт RS232 или оптическую головку
• Корректор сертифицирован по Европейским метрологическим стандартам (EN12405)
• Высокая точность измерений по всему диапазону температур
• Соответствует требованиям ATEX к эксплуатации в опасных условиях
• Энергопитание от батареи или внешнего источника
• Индикация данных на графическом дисплее
• Возможность загрузки нового ПО, реализуемого программными средствами
• Дополнительный разъем для внутреннего модема PSTN

КУПИТЬ КОРРЕКТОР ОБЪЕМА ГАЗА SEVC-D (CORUS)

Ознакомиться с ценами и купить электронный корректор газа SEVC-D (CORUS) ITRON Actaris по оптовым ценам можете на нашем сайте proinstrument-shop.ru. Широкий ассортимент оборудования и опций, доставка в любую точку РФ и стран ТС. Официальная гарантия, поставка запчастей, постгарантийное обслуживание. Предложим лучшую цену на приборы учета газа.

ДЛЯ ЗАКАЗА ПРОДУКЦИИ СВЯЖИТЕСЬ С НАМИ УДОБНЫМ ДЛЯ ВАС СПОСОБОМ:

Тел: +7(499)112-31-54 | Email: proinstrument.shop@gmail.com

Цены действительны только после подтверждения в письменной форме.

КАТАЛОГ ПРИБОРОВ УЧЕТА ГАЗА

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ КОРРЕКТОРА SEVC-D (CORUS)

Корректор обеспечивает:

• регистрацию НЧ импульсов объема, измеренного счетчиком газа;
• измерение температуры и абсолютного давления, протекающего по трубопроводу;
• вычисление коэффициента сжимаемости газа;
• вычисление коэффициента коррекции и величины объема газа при стандартных условиях;
• вычисление объемного расхода газа при рабочих и стандартных условиях;
• индексация измеренныхи вычисленных физических величин на жидкокристаллическом дисплее;
• обработка аврийных сигналов тревоги и их ретрансляция на центральные системы управления;
• управление архивной базой данных большого объема;
• локальный и дистанционный обмен данными по каналам связи; изменении состояния «Вкл./Выкл.» входных и выходных импульсов.

Для сбора данных и программирования корректора, устанавливаемого во взрывоопасной зоне, через электрический интерфейс RS-232 или удаленно по двухпроводной линии связи RS-485 (только для корректоров, оборудованных дополнительной платой RS-485) непосредственно при помощи персонального компьютера или через стандартный PSTN/GSM модем используется коммуникационный блок искробезопасной защиты ISB 95, выпускаемый Компанией Itron на заводе во Франции. Блок ISB 95 устанавливается во взрывобезопасной зоне и ограничивает ток входных цепей, идущих к корректору, до значения, предотвращающего возможность взрыва.

Для считывания, регистрации и просмотра архивной базы данных с корректора на персональном компьютере, распечатки отчетов, а также переконфигурирования ряда настроечных параметров корректора по месту установки предлагается удобная в использовании программа просмотра архивов "CORUS".

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОРРЕКТОРА ГАЗА SEVC-D (CORUS)

ОСОБЕННОСТИ КОРРЕКТОРА ОБЪЕМА ГАЗА SEVC-D (CORUS)

Сертификации

• Метрологическая: по Европейскому стандарту EN12405
• ATEX: сертифицирован как прибор 1 категории для эксплуатации в опасных зонах (зона 0)
• Маркировка искробезопасности по классу iaIICT4 без внутреннего модема
• Маркировка искробезопасности по классу iaIIBT3 с внутренним модемом
• Маркировка электромагнитной защищенности CE: соответствует нормативам 89/336/CE (EMC) и 94/9/CE (ATEX)

Датчик температуры

• Платиновый зонд PT 1000 (1000 при 0° C)
• Категория точности по классу A по нормативу EN60751
• Корпус: трубчатый из нержавеющей стали, для размещения термопарогильзы (диам. 6 мм)
• Длина кабеля: 2,5 м или 0,8 м

Датчик давления

• Датчик абсолютного давления
• Кремниевый пьезорезистивный датчик
• Избыточное давление до 150% Pmax
• 2 измерительных диапазона: от 0,9 до 10 бар абсолютного давления, от 7,2 до 80 бар абсолютного давления
• Разъемы для подключения: штекер 1/4” BSP (газовый)
• Стандартная погрешность: <0,3% по всему диапазону измеряемых давлений и температур
• Входной импульс объема
• Сухой контакт, пассивный НЧ герконовый переключатель
• Максимальная частота 2 Гц
• Программируемые значения цены входного импульса (0.01, 0.1, 1, 10, 100)
• Вход второго НЧ когерентного импульса
• Вход импульса по нарушению защиты

Сжимаемость

Основные формулы:

• S-GERG
• AGA8
• AGANX19
• AGANX19 с изменениями
• Таблица Z

Точность

Согласно нормативу EN 12405, общая точность вычисления коэффициента коррекции не хуже ±0,5% в стандартных условиях и не хуже 1% в номинальных рабочих условиях. Дисплей и клавишная консоль

• Графический дисплей
• Показ всех метрологических данных и состояний сигналов нештатного режима
• Преобразуемые метки
• Интуитивно понятные пиктограммы (см. ниже)
• Представление графиков величин P, T, Z, C, Qm, Qb
• 5-кнопочная консоль
• Программирование основных параметровс консоли
• Вывод всей базы на экран

Входы цифровых импульсов (с состояниями Вкл./Выкл. (On/Off1 и On/Off2), импульсов по нарушению защиты)

• Программирование включения/выключения
• Программирование состояний «нормально разомкнутого» и «нормально замкнутого»
• Подвод любого сигнала с состояниями Вкл./Выкл. (дверной контакт, положение предохранительного клапана, стабилизатор давления)

Цифровые выходные импульсы 2 цифровых автономных выходных импульса, программирующиеся как:

• транслируемый импульс нескорректированного объема
• ретранслируемый импульс скорректированного объема
• ретранслируемый импульс нештатного режима
• импульс тока 4/20 мА (через внешний искробезопасный модуль)

Сигналы нештатного режима CORUS выдает следующие сигналы нештатного режима:

• Температуры (мин., макс., неисправность датчика)
• Давления (мин., макс., неисправность датчика)
• Коэффициента коррекции (мин., макс.)
• Нескорректированного и скорректированного показателя расхода (мин., макс.)
• Когерентного импульса
• Потребления за период
• По нарушению защиты
• Сигналов 1 и 2 с состояниями Вкл./Выкл.
• По обрыву в цепи питания от внешнего источника.
