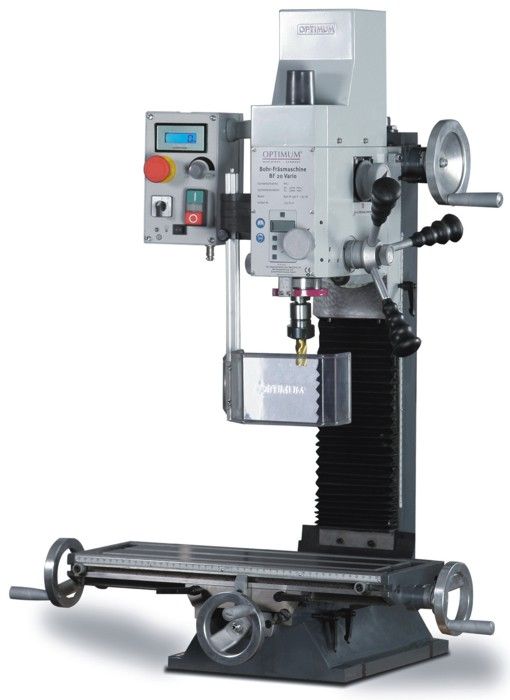

Настольный фрезерный станок с ЧПУ BF20 CNC

Настольный фрезерный станок Optimum BF20 CNC с ШВП предназначен для выполнения операций фрезерования различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.

Управление станком осуществляется при помощи числового программного управления ЧПУ.

Особенности станка:

• Управление по трем осям одновременно (3Х фрезерование).
• Точность позицирования 0,05 мм с винтом скольжения / 0,02 мм с шариковым винтом.
• Входящее в комплект поставки BF20 CNC с ЧПУ (с ШВП) ПО NC Drive позволяет исполнять управляющие программы в G-кодах и управлять станком в ручном режиме.
• Управление ЧПУ от персонального компьютера (компьютер в комплект поставки не входит).
• Программирование по стандарту DIN 66 025.
• Поддержка циклов комплексной обработки ЧПУ.
• Круговая интерполяция.
• Линейная интерполяция.
• Спиральная интерполяция.
• Сверление, зенкование.
• Фрезерование карманов и пазов.

Технические характеристики

Комплект поставки

• Контроллер шаговых двигателей CNC-controller VI (три управляемые оси).
• Система ЧПУ NCdrive eco.

Оси ЧПУ X и Y:

• крутящий момент 5,25 Нм
• скорость перемещений с винтом скольжения максимум 400 мм/мин
• скорость перемещений с шариковым винтом максимум 800 мм/мин

• крутящий момент 8,0 Нм
• скорость перемещения вверх с винтом скольжения максимум 400 мм/мин
• скорость перемещения вверх с шариковым винтом максимум 600 мм/мин
• скорость перемещения вниз с винтом скольжения максимум 600 мм/мин
• скорость перемещения вниз с шариковым винтом максимум 800 мм/мин

Отличительные особенности:

• Универсальное устройство управления шаговыми двигателями.
• Преобразует логические управляющие команды ПК в физические управляющие токи шаговых двигателей.
• Содержит все необходимые для автоматизации станка компоненты.
• Компактный, продуманный корпус, включающий высокопроизводительный блок питания, сетевой фильтр и мощную систему охлаждения.
• Управление тремя (CNC-Controller III, один станок).
• Совместимость с большим количеством программ управления шаговыми двигателями с ПК.
• Визуальный контроль управляемых осей посредством светодиодных индикаторов.
• Все разъемы и индикаторы расположены на лицевой панели устройства, что значительно облегчает монтаж и подсоединение.
• Точное преобразование управляющих команд ПК в управляющие токи шаговых двигателей.
• Интегрированный контроллер карт управления.
• Простой монтаж карт управления методом Plug и Play (одна карта на одну ось).
• Раздельное регулирование рабочего и стартового тока шаговых двигателей.
• Все выходные разъемы защищены от короткого замыкания.
• Автоматическое отключение всех трех осей при сбое в работе любой карты управления.
• Большеразмерный вентилятор охлаждения.
• Большеразмарные радиаторы охлаждения на картах управления.
• Габаритные размеры - 295 х 145 х 230 мм

NC Drive - это устанавливаемая на персональный компьютер (ПК) универсальная программа для управления шаговыми двигателями металлорежущих станков посредством передачи тактовых и управляющих сигналов, поддерживается до 4 осей и неограниченная длина управляющей программы.

NC Drive может быть использована как для непосредственного управления станком в ручном режиме, так и для интеграции в комплексное CAD / CAM решение.

При работе в интегрированной среде NCdrive получает G-код управляющей программы обработки со всеми параметрами и настройками от системы CAD / CAM и автоматически преобразует его в непосредственные логические команды управляющему контроллеру.

Программа предназначена для работы в среде Winows и позволяет полностью реализовать потенциал современных высокопроизводительных ПК, вплотную приближаясь к возможностям дорогих промышленных систем ЧПУ.

Работая с NC Drive, вы получаете полную поддержку стандартных G-кодов (по DIN 66025), поддержку дополнительных G-кодов и циклов обработки, возможность работы в автоматическом и ручном режимах.

Также вы можете непосредственно из NC Drive задавать обработку контуров и карманов - простым вводом параметров, программирование G-кодов не требуется.

• Фрезерная и токарная обработка.
• Одновременное управление 4-мя осями.
• Неограниченная длина управляющей программы.
• Подналадка радиуса инструмента.
• Смена инструмента.
• Измерение длины инструмента.
• Линейная, круговая и спиральная интерполяция.
• 3D-моделирование процесса обработки.
• Циклы обработки.

NC Drive использует для расчетов и взаимодействия с пользователем центральный процессор ПК. Высокодинамичное управление двигателями в реальном времени обеспечивает входящий в комплект поставки специальный аппаратный ускоритель.

Связь с ускорителем производится через последовательный интерфейс или адаптер USB. Использование аппаратного ускорителя позволяет станку с шаговыми двигателями иметь динамику и эластичность станков с сервоприводами.

NC Drive имеет обширный набор регулировок и параметров, позволяющий сконфигурировать ее для работы с практически любыми металлорежущими станками и разнообразным дополнительным оснащением (система подачи СОЖ, автоматический магазин инструмента, инструментальная измерительная система и пр.).

В любой момент времени без особых усилий Вы можете адаптировать и оптимизировать станок к своим меняющимся потребностям.

Прежде чем с заготовки будет снята первая стружка, Вы можете смоделировать обработку в трехмерном графическом визуализаторе NClyzer.
Это помогает избегать ошибок и обеспечивает безопасность оператора, станка, инструмента и заготовки.
