- Оснащен самым полным перечнем возможных опций в базовой комплектации
- Максимальная точность раскроя и исключение человеческого фактора
- Максимальная надежность и бесперебойная работа.
Форматно-раскроечный станок FL 3200B Filato предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСТП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.
Отличительные особенности
- Высочайшая надежность и большой запас прочности;
- Длинная алюминиевая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата;
- Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу;
- Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
Технические характеристики
| Наибольшая длина пропила, мм | 3200 |
| Размеры основного стола, мм | 1200х750 |
| Размер подвижной каретки мм | 3200х360 |
| Диаметр основной пилы (посадочный диаметр), мм | 350 (30) |
| Диаметр подрезной пилы (посадочный диаметр), мм | 120 (22) |
| Угол наклона пил, град. | 0-45º |
| Наибольшая высота пропила основной пилой, мм | 110/70 |
| Макс. ширина реза между пилой и направляющей линейкой, мм | 1250 |
| Диаметр патрубка (стружкоотсоса) | 120 |
| Частота вращения шпинделя основной пилы, об/мин | 3800;5200 |
| Частота вращения шпинделя подрезной пилы, об/мин | 9000 |
| Мощность эл.двигателя основной пилы, кВт | 5.5 |
| Мощность эл.двигателя подрезной пилы, кВт | 0,75 |
| Габариты, мм | 3300х3100х900 |
| Масса, кг | 1050 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
 |

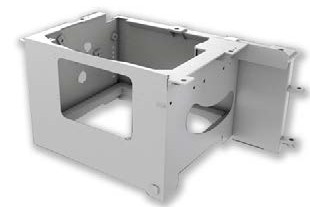

МАССИВНАЯ СТАНИНА Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсу тствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. |
 |
СПОСОБ КРЕПЛЕНИЯ КАРЕТКИ Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3-мя винтами) и не требует дополнительных регулировок в дальнейшем. |
 |

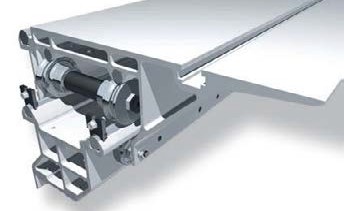

РОЛИКОВАЯ КАРЕТКА Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания. |
 |
ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ С ВАЛОМ ОСНОВНОЙ ПИЛЫ НА РАЗНЕСЕННЫХ ПОДШИПНИКОВЫХ ОПОРАХ Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов. разнесённые подшипниковые опоры на основном валу увеличивают жесткость узла, значительно снижают биение вала и тем самым повышают ресурс пильного узла в целом. |
 |
БЫСТРАЯ СМЕНА ЧАСТОТЫ ВРАЩЕНИЯ ОСНОВНОЙ ПИЛЫ Благодаря длинному валу основной пилы в станке реализована система быстрой смены частоты вращения основной пилы. оператору достаточно в считанные секунды открыть крышку станины и потянуть рычаг для ослабления приводных ремней, после чего можно изменить скорость вращения или заменить износившиеся ремни. Привод основной пилы осуществляется посредством двух клиновых ремней, что увеличивает ресурс самих ремней более чем в два раза. |
 |

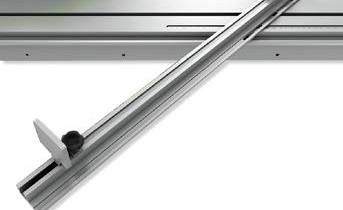

ЖЕСТКО ФИКСИРОВАННАЯ ПОПЕРЕЧНАЯ ЛИНЕЙКА Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя. |
 |
УПОР ДЛЯ КОСЫХ РЕЗОВ В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое. Параллельный упор с механизмом точной подстройки. Ручная тонкая настройка облегчает точную установку продольного упора. регулировочный винт обеспечивает юстировку упора с точностью до миллиметра. |
 |

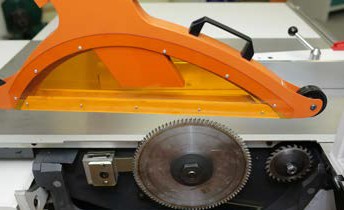

ЗАЩИТНЫЙ КОЖУХ ПИЛЫ Большой защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также гарантирует полную защиту оператора. такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха. |
 |
ЭКСЦЕНТРИКОВЫЙ ПРИЖИМ В стандартную комплектацию станка входит эксцентриковый прижим для надежной фиксации детали. |
 |

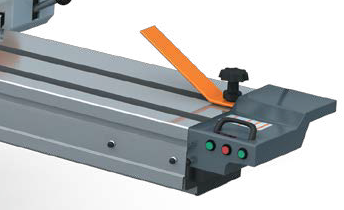

КНОПКИ НА КАРЕТКЕ Кнопки запуска основной и подрезной пилы вынесены на каретку, что значительно облегчает запуск станка, уже с базированной крупноформатной плитой. |
 |

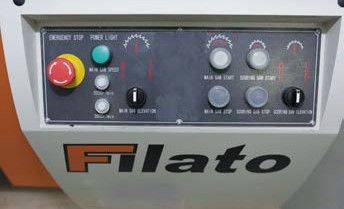

ПУЛЬТ УПРАВЛЕНИЯ Пульт управления станка позволяет оператору быстро включить/выключить привод пил, а также настроить вылет основной и подрезной пилы, которые регулируются при помощи электромоторов. на панели установлен индикатор частоты вращения основной пилы а также кнопка аварийной остановки станка. |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
 |

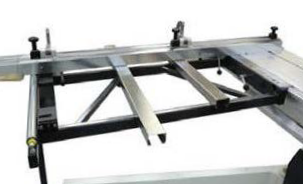

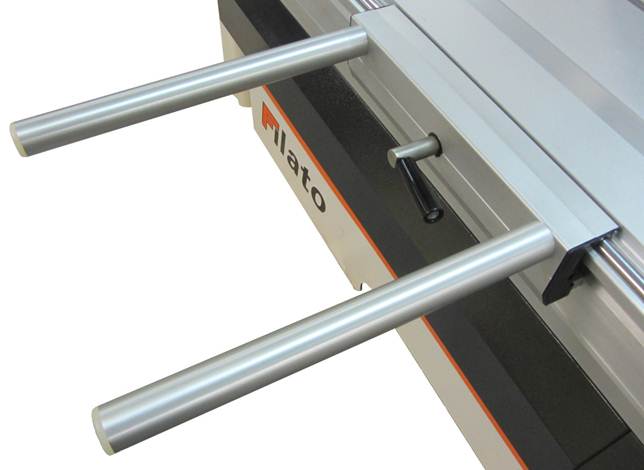

ДОПОЛНИТЕЛЬНАЯ ОПОРА Облегчает базирование полноформатных листов, увеличивая площадь опорной поверхности. Крепление происходит с помощью эксцентрика на торце каретки. |
 |
ПНЕВМАТИЧЕСКИЙ ПРИЖИМ Подходит для любых форматно-раскроечных станков! легко устанавливается на каретке. Пневмоприжим фиксирует заготовку без предварительной настройки на толщину. |
 |

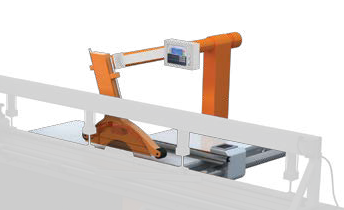

ПНЕВМАТИЧЕСКАЯ ПРИЖИМНАЯ БАЛКА Устанавливается на форматно-раскроечные станки с длиной каретки — 3200 мм! Осуществляет надежную фиксацию материала в зоне раскроя. исключает возможные дефекты-сколы, отклонения от размеров. Обеспечивает точный угол раскроя крупноформатных листов. |
 |
СИСТЕМА ЭЛЕКТРО-МЕХАНИЧЕСКОЙ НАСТРОЙКИ ПАРАЛЛЕЛЬНОГО УПОРА Система позволяет выставлять размеры с пульта управления, после чего продольный упор точно занимает заданное положение автоматически. Это существенно сокращает время настройки (на 30-40 %) и исключает человеческий фактор. |
 |
КОМПЛЕКТ ДЛЯ ТОЧНОЙ НАСТРОЙКИ ПОДРЕЗНОЙ ПИЛЫ СИСТЕМЫ RAPIDO. «lEUCo» (Германия) Cистема RAPIDO позволяет точно согласовать ширину пропила подрезателя и основной пилы путем бесступенчатой регулировки в диапазоне 2,8-3,8 мм. Подрезатель системы RAPIDO настраивается оператором на нужную ширину пропила не дольше трех минут. По сравнению с обычными системами подрезания экономится, по меньшей мере 10 минут настройки, так как отпадает необходимость в установке дистанционных шайб подрезной пилы. |
