Артикул: 22581227

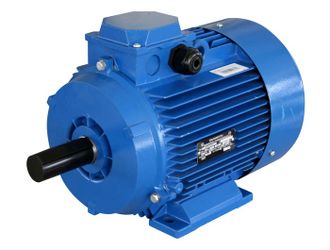

Электродвигатели АИР
3190 руб.
Артикул: 22581227

Купить в 1 клик
  • Мощность, кВт - от 0,06 до 315
  • Частота вращения, об/мин - 750, 1000, 1500, 3000
  • Диаметр вала, мм - от 11 до 100
  • Тип - общепромышленные
  • Мощность, кВт - от 0,06 до 315
  • Частота вращения, об/мин - 750, 1000, 1500, 3000
  • Диаметр вала, мм - от 11 до 100
  • Тип - общепромышленные
Описание
Комментарии
0
Описание

Электродвигатели АИР - унифицированная серия асинхронных электродвигателей. Серия АИР охватывает диапазон мощностей от 60 Вт до 315 кВт. Существует около 17 габаритов двигателей, характеризуемых значениями высоты оси вращения от 50 мм до 355 мм и частотами вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин.


Структура серии предусматривает следующие группы исполнения электродвигателей:

  • основное исполнение;
  • модификации по условиям окружающей среды (тропическое, химически стойкое, для сельского хозяйства);
  • по точности установочных размеров (высокой точности и повышенной точности);
  • с дополнительными устройствами (с фазным ротором, со встроенным электромагнитным тормозом);
  • с повышенным пусковым моментом;
  • с повышенным скольжением;
  • многоскоростные;
  • узкоспециализированные (для судовых механизмов, для привода моноблочных насосов, рудничное исполнение, для привода компрессоров и др.)


Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготовляются на следующие номинальные напряжения: 220В; 380В/220В; 380В; 660В; 380В/660В.


Электродвигатели АИР - основные технические характеристики

Электродвигатель

Мощность, кВт

 Об/мин. Ток при 380В, А KПД, % Kоэф. мощн. Iп/ Iн Масса, кг ЭД, выпускавшиеся ранее
АИР 56 А2 0,18 3000 0,55 65 0,78 5 3,5 4АА56А2 4ААМ56А2
АИР 56 В2 0,25 3000 0,73 66 0,79 5 3,8 4АА56В2 4ААМ56В2
АИР 56 А4 0,12 1500 0,5 57 0,66 5 3,6 4АА56А4 4ААМ56А4
АИР 56 В4 0,18 1500 0,7 60 0,68 5 4,2 4АА56В4 4ААМ56В4
АИР 63 А2 0,37 3000 0,9 72 0,84 5 5,2 4А63А2 4АМ63А2
АИР 63 В2 0,55 3000 1,3 75 0,81 5 6,1 4А63В2 4АМ63В2
АИР 63 А4 0,25 1500 0,9 65 0,67 5 5,1 4АА63А4 4ААМ63А4
АИР 63 В4 0,37 1500 1,2 68 0,7 5 6 4АА63В4 4ААМ63В4
АИР 63 А6 0,18 1000 0,8 56 0,62 4 4,8 4АА63А6 4ААМ63А6
АИР 63 В6 0,25 1000 1,0 59 0,62 4 5,6 4АА63В6 4ААМ63В6
АИР 71 А2 0,75 3000 1,3 79 0,8 6 8,7 4А71А2 4АМ71А2
АИР 71 В2 1,1 3000 2,6 79,5 0,8 6 9,5 4А71В2 4АМ71В2
АИР 71 А4 0,55 1500 1,7 71 0,71 5 8,1 4А71А4 4АМ71А4
АИР 71 В4 0,75 1500 1,9 72 0,75 5 9,4 4А71В4 4АМ71В4
АИР 71 А6 0,37 1000 1,4 65 0,63 4,5 8,6 4А71А6 4АМ71А6
АИР 71 В6 0,55 1000 1,8 69 0,68 4,5 9,9 4А71В6 4АМ71В6
АИР 80 А2 1,5 3000 3,6 82 0,85 6,5 13,3 4А80А2
АИР 80 В2 2,2 3000 5,0 83 0,87 6,4 15,0 4А80В2
АИР 80 А4 1,1 1500 3,1 76,5 0,77 5,0 12,8 4А80А4
АИР 80 В4 1,5 1500 3,9 78,5 0,80 5,3 14,7 4А80В4
АИР 80 А6 0,75 1000 2,3 71 0,71 4,0 12,5 4А80А6
АИР 80 В6 1,1 1000 3,2 75 0,71 4,5 16,2 4А80В6
АИР 80 А8 0,27 750 1,5 58 0,59 3,5 14,7 4А80А8
АИР 80 В8 0,55 750 2,2 58 0,60 3,5 15,9 4А80В8
АИР 90 L2 3 3000 6,5 84,5 0,85 7,0 20,0 4А90L2
АИР 90 L4 2,2 1500 5,3 80 0,79 6,0 19,7 4А90L4
АИР 90 L6 1,5 1000 4,2 76 0,70 5,0 20,6 4А90L6
АИР 90 LA8 0,75 750 2,4 70 0,71 4,0 19,5 4А90LA8
АИР 90 LB8 1,1 750 3,3 74 0,72 4,5 22,3 4А90LB8
АИР 100 S2 4 3000 8,4 87 0,88 7,5 30,0 4А100S2
АИР 100 L2 5,5 3000 11,0 88 0,88 7,5 32,0 4А100L2
АИР 100 S4 3 1500 7,2 82 0,82 7,0 34,0 4А100S4
АИР 100 L4 4 1500 9,3 85 0,84 7,0 29,2 4А100L4
АИР 100 L6 2,2 1000 5,9 81,5 0,74 6,0 27,0 4А100L6
АИР 100 L8 1.5 750 4,5 76,5 0,70 3,7 26,0 4А100L8
АИР 112 М2 7,5/7,6 кВт 3000 14,7 87,5 0,88 7,5 48 4А112М2 4АМ112М2
АИР 112 М4 5,5 кВт 1500 11,3 85,5 0,86 7 45 4А112М4 4АМ112М4
АИР 112 МА6 3 кВт 1000 7,4 81 0,76 6 43 4А112МА6 4АМ112МА6
АИР 112 МВ6 4 кВт 1000 9,1 82 0,81 6 48 4А112МВ6 4АМ112МВ6
АИР 112 МА8 2,2 кВт 750 6,16 76,5 0,71 6 43 4А112МА8 4АМ112МА8
АИР 112 МВ8 3 кВт 750 7,8 79 0,74 6 48 4А112МВ8 4АМ112МВ8
АИР 132 М2 11 кВт 3000 21,1 88 0,9 7,5 78 4А132М2 4АМ132М2
АИР 132 S4 7,5/7,6 кВт 1500 15,1 87,5 0,86 7,5 70 4А132S4 4АМ132S4
АИР 132 М4 11 кВт 1500 22,2 88,5 0,85 7,5 84 4А132М4 4АМ132М4
АИР 132 S6 5,5 кВт 1000 12,3 85 0,8 7 69 4А132S6 4АМ132S6
АИР 132 М6 7,5/7,6 кВт 1000 16,5 85,5 0,81 7 82 4А132М6 4АМ132М6
АИР 132 S8 4 кВт 750 10,5 83 0,7 6 69 4А132S8 4АМ132S8
АИР 132 М8 5,5 кВт 750 13,6 83 0,74 6 82 4А132М8 4АМ132М8
АИР 160 S2 15 кВт 3000 30 88 0,86 7,5 116 4А160S2 4АМ160S2
АИР 160 М2 18,5 кВт 3000 35 90 0,88 7,5 130 4А160М2 4АМ160М2
АИР 160 S4 15 кВт 1500 29 89 0,87 7 120 4А160S4 4АМ160S4
АИР 160 М4 18,5 кВт 1500 35 90 0,89 7 142 4А160М4 4АМ160М4
АИР 160 S6 11 кВт 1000 23 87 0,82 6,5 125 4А160S6 4АМ160S6
АИР 160 М6 15 кВт 1000 31 89 0,82 7 150 4А160М6 4АМ160М6
АИР 160 S8 7,5/7,6 кВт 750 18 85 0,65 6 125 4А160S8 4АМ160S8
АИР 160 М8 11 кВт 750 26 87 0,68 6 150 4А160М8 4АМ160М8
АИР 180 S2 22 кВт 3000 41,5 90,5 0,89 7 150 4А180S2 4АМ180S2
АИР 180 М2 30 кВт 3000 55,4 91,5 0,9 7,5 170 4А180М2 4АМ180М2
АИР 180 S4 22 кВт 1500 42,5 90,5 0,87 7 160 4А180S4 4АМ180S4
АИР 180 М4 30 кВт 1500 57 92 0,87 7 190 4А180М4 4АМ180М4
АИР 180 М6 18 кВт 1000 36,9 89,5 0,85 6,5 160 4А180М6 4АМ180М6
АИР 180 М8 15 кВт 750 31,3 89 0,82 5,5 172 4А180М8 4АМ180М8
АИР 200 М2 37 кВт 3000 71 91 0,87 7 230 4А200М2 4АМ200М2
АИР 200 L2 45 кВт 3000 84 92 0,88 7,5 255 4А200L2 4АМ200L2
АИР 200 М4 37 кВт 1500 68,3 92,5 0,89 7,5 230 4А200М4 4АМ200М4
АИР 200 L4 45 кВт 1500 83,1 92,5 0,89 7,5 200 4А200L4 4АМ200L4
АИР 200 М6 22 кВт 1000 44 90 0,83 6,5 195 4А200М6 4АМ200М6
АИР 200 L6 30 кВт 1000 59,6 90 0,85 6,5 255 4А200L6 4АМ200L6
АИР 200 М8 18,5 кВт 750 39 89 0,81 6 210 4А200М8 4АМ200М8
АИР 200 L8 22 кВт 750 45,9 90 0,81 6 225 4А200L8 4АМ200L8
АИР 225 М2 55 кВт 3000 99,3 92,5 0,91 7,5 320 4А225М2 4АМ225М2
АИР 225 М4 55 кВт 1500 101 93 0,89 7 325 4А225М4 4АМ225М4
АИР 225 М6 37 кВт 1000 72,7 91 0,85 6,5 360 4А225М6 4АМ225М6
АИР 225 М8 30 кВт 750 62,2 90,5 0,81 6 360 4А225М8 4АМ225М8
АИР 250 S2 75/76 кВт 3000 134,6 93 0,91 7,5 425 4А250S2 4АМ250S2
АИР 250 М2 90 кВт 3000 160 93 0,91 7,5 455 4А250М2 4АМ250М2
АИР 250 S4 75/76 кВт 1500 137,8 94 0,88 7,5 450 4А250S4 4АМ250S4
АИР 250 М4 90 кВт 1500 163 94 0,89 7,5 480 4А250М4 4АМ250М4
АИР 250 S6 45 кВт 1000 87 92,5 0,85 6,5 390 4А250S6 4АМ250S6
АИР 250 М6 55 кВт 1000 105 92,5 0,86 6,5 430 4А250М6 4АМ250М6
АИР 250 S8 37 кВт 750 77,9 92,5 0,78 6 400 4А250S8 4АМ250S8
АИР 250 М8 45 кВт 750 93,6 92,5 0,79 6 430 4А250М8 4АМ250М8
АИР 280 S2 110 кВт 3000 198 93,7 0,9 7,2 590 4А280S2 4АМ280S2
АИР 280 М2 132 кВт 3000 235 94 0,9 8,5 620 4А280М2 4АМ280М2
АИР 280 S4 110 кВт 1500 196 95,3 0,87 6,5 790 4А280S4 4АМ280S4
АИР 280 М4 132 кВт 1500 230 95,5 0,88 6,5 885 4А280М4 4АМ280М4
АИР 280 S6 75/76 кВт 1000 137 94,5 0,86 6,5 745 4А280S6 4АМ280S6
АИР 280 М6 90 кВт 1000 164 94,5 0,86 6,5 780 4А280М6 4АМ280М6
АИР 280 S8 55 кВт 750 106 93,9 0,85 6 725 4А280S8 4АМ280S8
АИР 280 М8 75/76 кВт 750 141 93,8 0,84 6 790 4А280М8 4АМ280М8
АИР 315 S2 160 кВт 3000 279 94.5 0,92 7,2 1170 4А315S2 4АМ315S2
АИР 315 М2 200 кВт 3000 339 95 0,94 7,2 1460 4А315М2 4АМ315М2
АИР 315 S4 160 кВт 1500 286 94,5 0,91 5,5 1000 4А315S4 4АМ315S4
АИР 315 М4 200 кВт 1500 352 95,5 0,92 5,5 1200 4А315М4 4АМ315М4
АИР 315 S6 110 кВт 1000 200 93,5 0,9 6 880 4А315S6 4АМ315S6
АИР 315 М6 132 кВт 1000 239 94 0,9 6,5 1050 4А315М6 4АМ315М6
АИР 315 S8 90 кВт 750 173 93,5 0,85 6 880 4А315S8 4АМ315S8
АИР 315 М8 110 кВт 750 209 93,5 0,85 6 1050 4А315М8 4АМ315М8
АИР 355 S2 250 кВт 3000 433 95,3 0,92 7,1 1900 4А355S2 4АМ355S2
АИР 355 М2 315 кВт 3000 548 95,6 0,92 7,1 2300 4А355М2 4АМ355М2
АИР 355 S4 250 кВт 1500 442 95,3 0,90 6,9 1700 4А355S4 4АМ355S4
АИР 355 М4 315 кВт 1500 558 95,6 0,90 6,9 1900 4А355М4 4АМ355М4
АИР 355 S6 160 кВт 1000 292,3 94,5 0,88 6,7 1550 4А355S6 4АМ355S6
АИР 355 М6 200 кВт 1000 364,9 94,7 0,88 6,7 1600 4А355М6 4АМ355М6
АИР 355 МВ6 250 кВт 1000 454,8 94,9 0,88 6,7 1700
АИР 355 S8 132 кВт 750 261 93,7 0,82 6,4 2000 4А355S8 4АМ355S8
АИР 355 М8 160 кВт 750 314,7 94,2 0,82 6,4 2150 4А355М8 4АМ355М8
АИР 355 МВ8 200 кВт 750 387,4 94,5 0,82 6,4 2250
АИР 355 М10 110 кВт 600 230 93,2 0,78 6,0 1640 4А355М10 4АМ355М10
АИР 355 МВ10 132 кВт 600 275 93,5 0,78 6,0 1690

Под заказ электродвигатели АИР можно укомплектовать подшипниками SKF.


СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

 123   456  789  10   11

АИР 132 МВ6 П ХЛ4


А - асинхронный;

И - унифицированная серия;

3 - привязка мощностей установочным размерам (Р - по РС 3031 -71, С - по CENELEK док. 28/64);

456 - габарит электродвигателя, мм;

7 - установочный размер по длине станины (S, M, L);

8 - длина сердечника статора (А или В, отсутствие буквы - означает только одну длину сердечника - первую);

9 - число полюсов: 2, 4, 6, 8;

10 - дополнительные буквы для модификаций электродвигателя (Б - со встроенной температурной защитой; П - с повышенной точностью по установочным размерам; Х2 - химически стойкие; С - сельскохозяйственные);

11 - климатическое исполнение электродвигателя (У, Т, ХЛ) и категория размещения (1, 2, 3, 4, 5).


Дополнительные обозначения электродвигателей АИР специального исполнения

Б - встроенная температурная защита (АИР112М2БУ3);
В - встраиваемые (АИРВ71А2);
С - с повышенным скольжением (АИРС100L4), не путайте с АИС - привязка мощности к размерам по DIN;
Е - со встроенным тормозом (АИР100S2Е);
Е2 - с ручным растормаживающим устройством (АИР100L4Е2);
3Е - однофазный двигатель с трехфазной обмоткой (АИР3Е80В4);
Е - однофазный двигатель с двухфазной обмоткой (АИРЕ100S4);
Ж - электродвигатели для моноблочных насосов со специальным выходным концом вала (АИР80В2Ж);
РЗ - для мотор-редукторов (АИР100S4РЗ);
Ш - для промышленных швейных машин (АИР71В2Ш);
П - повышенной точности по установочным размерам (АИР100S4П);
Ф - хладономаслостойкое исполнение (АИР90L4Ф);
А - для атомных электростанций (4АС100L4А5);
Х2 - химостойкие (АИР112М4Х2).
