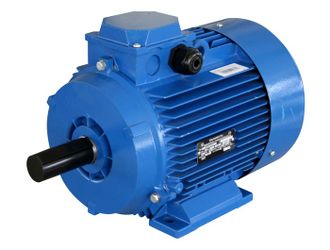

Электродвигатель АИР 56 В4, А4, В2, А2

Общепромышленные трехфазные асинхронные электродвигатели АИР56В4, АИР56А4, АИР56В2, АИР56А2 закрытого обдуваемого общепромышленного исполнения с короткозамкнутым ротором прeдназначены для привода рaзличных производственных механизмов: станков, насосов, вентиляторов, компрессоров, мельниц и т.п.

Изготовление по умолчанию:

• на напряжение 220/380В (шесть клемм в коробке выводов).
• климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
• режим работы - продолжительный, S1.
• степень защиты - IP54.

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие спец. исполнения, производится под заказ. Двигатели аналогичны по размерам и параметрам двигателям 5АИ 56В4 (2, 6, 8), 4ААМ 56 А4.

Асинхронные электрические машины АИР продолжают применяться во всех областях быта и техники еще со времен СССР. Благодаря достаточной мощности при небольших размерах их используют как источник питания для насосов, вентиляторов, мотоблоков, передвижных лебедок и редукторов. В некоторых загородных домах, которым несколько десятков лет, по сей день можно найти устройства, работающие на таких двигателях еще старого, советского образца.

Технические характеристики электродвигателей АИР56

* - параметры имеют незначительные отличия в зависимости от исполнения. Масса приведена для алюминиевого корпуса, IM1081.

Габаритно-присоединительные размеры электродвигателей АИР 56

Монтажное исполнение двигателей

• на лапах (IM 1081, 1001, 1011)

• фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)

• комбинированные, лапы+фланец (IM 2081, 2001, 2011).

СООТВЕТСТВИЕ СТАНДАРТАМ

• привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
• степень защиты IP54, IP55 (электродвигатель АИР) по ГОСТ17494-87;

• степень защиты IP23 (электродвигатель АМН) по ГОСТ17494-87;

• изоляция класса нагревостойкости «F» по ГОСТ8865-93;

• по способу монтажа, исполнения: IM 1001, IM2001, IM3011 по ГОСТ2479-79;

• климатическое исполнение У2, У3 по ГОСТ15150-69.

• режим работы S1 по ГОСТ183-74.

• способ охлаждения 1С-0151 по ГОСТ20459-87.

• уровень шума в режиме холостого хода - 2 класса по ГОСТ16372-93.

РАСШИФРОВКА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Электродвигатель АИР 160 M4 У2 (18.5 кВт, 1500 об/мин):

• «А» — асинхронные электродвигатели ,
• «И» — интерэлектро,
• «Р» — привязка мощностей к установочным размерам в соответствии с ГОСТ Р 51689
• 160 - высота оси вращения (габарит),
• M — установочный размер по длине станины,
• 4 — число полюсов,
• У — климатическое исполнение,
• 2 — категория размещения.
