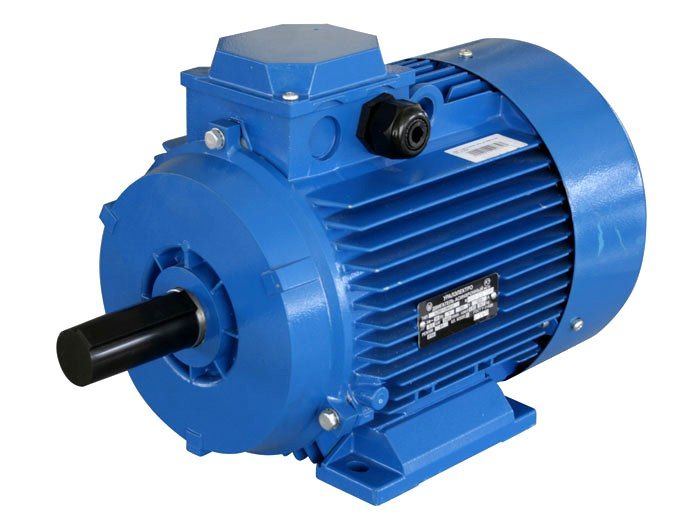

Электродвигатель АИР 100 L2, L4, L6, L8

Каталог продукции
Строительное оборудование
Электродвигатели
Электродвигатель АИР 100 L2, L4, L6, L8
Артикул: 22575125
Электродвигатель АИР 100 L2, L4, L6, L8
7840 руб.
Артикул: 22575125

Купить в 1 клик


  • Страна - РОССИЯ
  • Диаметр вала, мм - 28
  • Мощность, кВт - 1,5; 2,2; 4; 5,5
  • Частота вращения, об/мин - 700; 940; 1410; 2850



  • Страна - РОССИЯ
  • Диаметр вала, мм - 28
  • Мощность, кВт - 1,5; 2,2; 4; 5,5
  • Частота вращения, об/мин - 700; 940; 1410; 2850
Описание
Комментарии
0
Описание

Общепромышленные асинхронные электродвигатели АИР100L2, АИР100L4, АИР100L6, АИР100L8 закрытого обдуваемого общепромышленного исполнения с короткозамкнутым ротором прeдназначен для привода рaзличных производственных механизмов: станков, насосов, вентиляторов, компрессоров, мельниц и т.п.


Изготовление по умолчанию:

  • на напряжение 220/380В (шесть клемм в коробке выводов).
  • климатического исполнения У, категории размещения - 3 (эксплуатация в закрытых помещениях без регулирования климатических условий).
  • режим работы - продолжительный, S1.
  • степень защиты - IP54, 55 (содержание нетокопроводящей пыли в воздухе до 100 мг/м³, двигатель защищен от брызг воды со всех направлений).


Двигатели аналогичны по размерам и параметрам двигателям 5А 100L2 (4, 6, 8), 5АИ100L4 (2, 6, 8), АДМ90L6 (2, 4).


Асинхронные электрические машины АИР продолжают применяться во всех областях быта и техники еще со времен СССР. Благодаря достаточной мощности при небольших размерах их используют как источник питания для насосов, вентиляторов, мотоблоков, передвижных лебедок и редукторов. В некоторых загородных домах, которым несколько десятков лет, по сей день можно найти устройства, работающие на таких двигателях еще старого, советского образца.


Технические характеристики электродвигателей АИР 100

Электродвигатель Мощность Об/мин. Ток при 380В, А KПД, % Kоэф. мощн. Iп/ Iн Мп/Мн Мmax/Мн Момент инерции, кгм² Масса, кг Цена, руб
АИР100L2
 5,5 кВт 2850 11 88 0,88 7,5 2,1 2,4 0,0080 32 9 950
АИР100L4 4 кВт 1410 9 85 0,84 7,0 2,1 2,4 0,0130 29 9 020
АИР100L6 2,2 кВт 940 5,4 81,5 0,74 6,0 1,9 2,2 0,0200 27 9 400
АИР100L8 1,5 кВт 700 4,1 76,5 0,70 3,7 1,6 2,0 0,0123 26 9 640


Габаритно-присоединительные размеры двигателей АИР100 исполнений IM1081, 2081, 3081

Тип l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b10 n h l21 l20 h10 h5 b1
АИР 100 420 277 250 60 140 63 28 12 215 14 180 160 4 100 14 4 9 31 8


Чертеж двигателя АИР100L2, АИР100L4. IM2081.


МОНТАЖНОЕ ИСПОЛНЕНИЕ ДВИГАТЕЛЕЙ

  • на лапах (IM 1081, 1001, 1011)
  • фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)
  • комбинированные, лапы+фланец (IM 2081, 2001, 2011).


СООТВЕТСТВИЕ СТАНДАРТАМ

  • привязка мощности и установочных размеров стандарту ГОСТ Р 51689-2000;
  • степень защиты IP54, IP55 (электродвигатель АИР) по ГОСТ17494-87;
  • степень защиты IP23 (электродвигатель АМН) по ГОСТ17494-87;
  • изоляция класса нагревостойкости «F» по ГОСТ8865-93;
  • по способу монтажа, исполнения: IM 1001, IM2001, IM3011 по ГОСТ2479-79;
  • климатическое исполнение У2, У3 по ГОСТ15150-69.
  • режим работы S1 по ГОСТ183-74.
  • способ охлаждения 1С-0151 по ГОСТ20459-87.
  • уровень шума в режиме холостого хода - 2 класса по ГОСТ16372-93.
